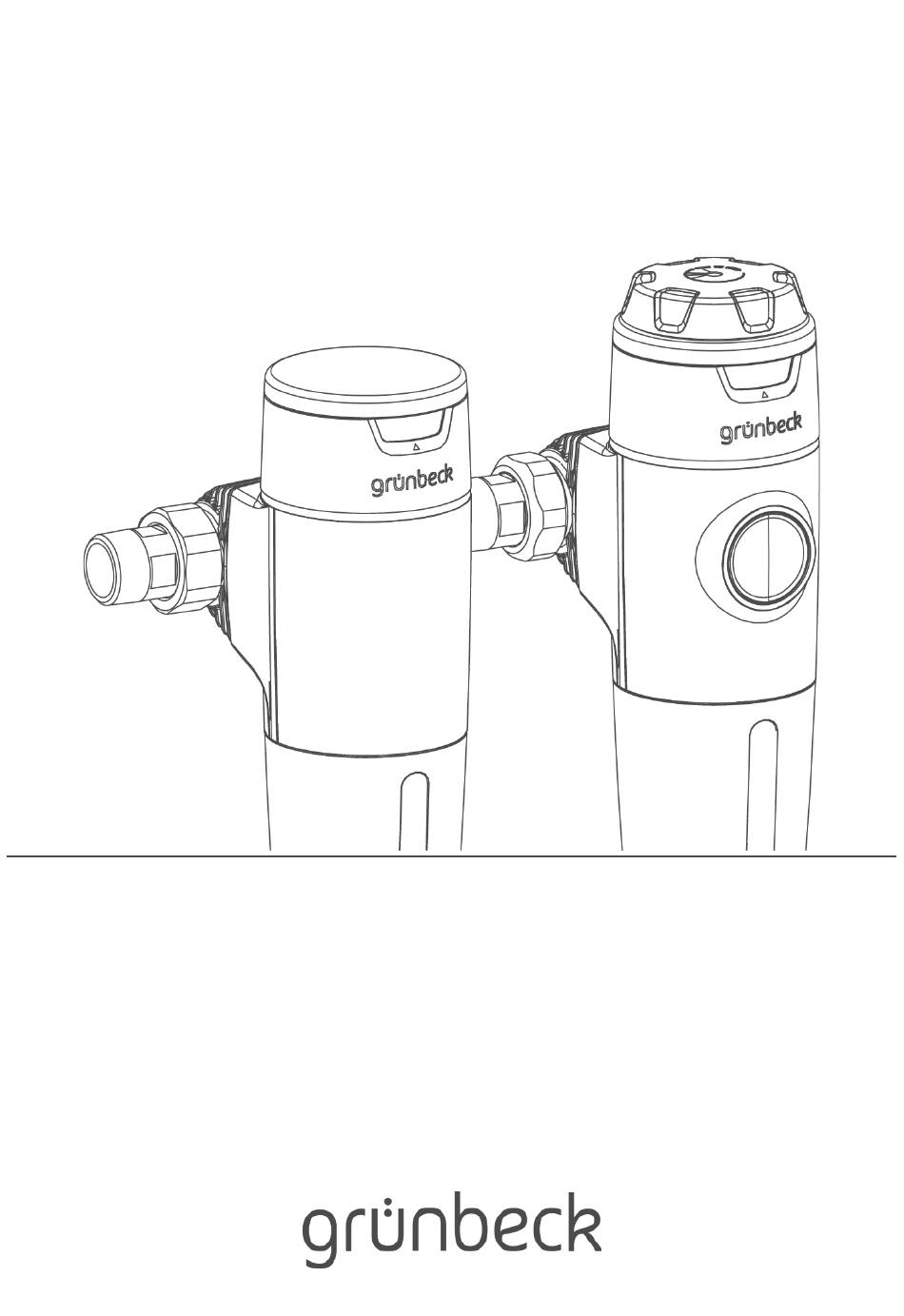

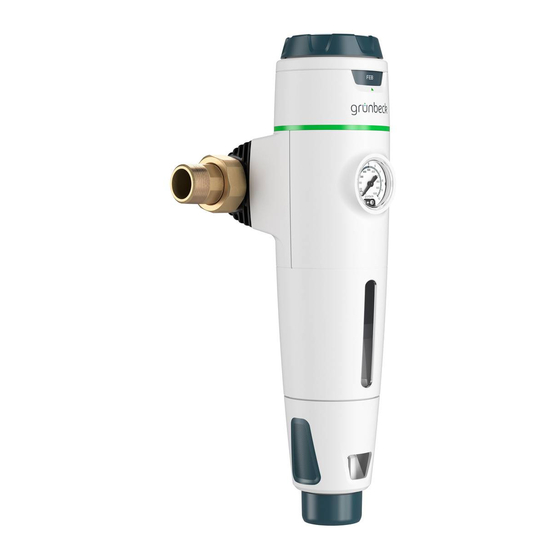

- Seite 1 Wir verstehen Wasser. Filter | Feinfilter pureliQ:K, pureliQ:KD Betriebsanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb Telefon 09074 41-0 Service Telefon 09074 41-333 Telefax 09074 41-120 Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag Urheberrecht 7:00 - 16:00 Uhr Das Urheberrecht dieser Anleitung verbleibt beim Hersteller. Kein Teil dieser Anleitung darf in irgendeiner Form ohne die schriftliche Genehmigung der Grünbeck Wasseraufbereitung GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
Produkt ..........32 Bestimmungsgemäße Verwendung ..12 Technische Daten ......33 Vorhersehbare Fehlanwendung ..12 Produktkomponenten ......13 Feinfilter pureliQ:K ......33 Funktionsbeschreibung ....... 14 Feinfilter pureliQ:KD ......35 Installation .......... 15 Betriebshandbuch ......37 Anforderungen an den Aufstellort ..16 10.1 Inbetriebnahmeprotokoll ..... -
Seite 4: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung 1.1 Mitgeltende Unterlagen Als mitgeltende Unterlagen gelten bei den Feinfiltern pureliQ:K und pureliQ:KD folgende Dokumente: ● Es gelten die Anleitungen aller verwendeten Zubehörteile. 1.2 Zielgruppe Zielgruppe dieser Anleitung ist die Fachkraft und der Betreiber. -
Seite 5: Darstellungsregeln
Zu dieser Anleitung Dieses Symbol kennzeichnet wichtige Informationen über das Produkt oder die Handhabung des Produktes. Dieses Symbol kennzeichnet Arbeiten, die nur von Fachkräften durchgeführt werden dürfen. In Deutschland muss das Installationsunternehmen nach § 12(2) AVB Wasser V in ein Installateurverzeichnis eines Wasserversorgungsunternehmens eingetragen sein. -
Seite 6: Gültigkeit Der Anleitung
Zu dieser Anleitung Beschreibung Kopfzeilentext Menüpfade Statusebene>Menüebene>Unter menü Displaytexte Displaytext Bedienelemente Button/Taste 1.6 Gültigkeit der Anleitung Diese Anleitung ist für folgende Produkte gültig: ● Feinfilter pureliQ:K ● Feinfilter pureliQ:KD 6 | 44... -
Seite 7: Typenschild
Zu dieser Anleitung 1.7 Typenschild Das Typenschild finden sie von vorne gesehen, an der rechten Gehäuseseite. Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild angeben. ► Ergänzen Sie die nachfolgende Übersicht, um die notwendigen Daten stets griffbereit zu haben. Pos. -
Seite 8: Sicherheit
Sicherheit Sicherheit WARNUNG: Verunreinigung von Trinkwasser durch unsachgemäße Handhabung. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Installation, Inbetriebnahme und halbjährliche Wartung nur durch eine Fachkraft ausführen. 2.1 Sicherheitsmaßnahmen ● Lesen sie diese Anleitung aufmerksam durch, bevor Sie ihr Produkt betreiben. -
Seite 9: Sicherheitstechnische Hinweise
Sicherheit ● Kinder dürfen nicht mit dem Produkt spielen. ● Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten oder mangelnder Erfahrung benutzt werden, wenn Sie beaufsichtigt werden oder in die sichere Verwendung des Produktes eingewiesen wurden und die daraus resultierenden Gefahren verstehen. -
Seite 10: Vorschriften
Sicherheit ● Hinweis (ohne Warndreieck) bedeutet, dass Sachschäden eintreten können. 2.3 Vorschriften Beachten Sie bei der Installation und Inbetriebnahme unter anderem die nachfolgenden Vorschriften und Richtlinien: ● gesetzliche Vorschriften zum Umweltschutz ● berufsgenossenschaftliche Bestimmungen ● DIN EN 806 Technische Regeln für Trinkwasser- Installationen ●... -
Seite 11: Pflichten Des Betreibers
Sicherheit ● Füllen Sie das Betriebshandbuch aus (siehe Kapitel 10). 2.5 Pflichten des Betreibers Um eine einwandfreie und sichere Funktion des Produktes zu gewährleisten, beachten Sie folgende Vorgaben: ● Beauftragen Sie eine Fachkraft mit der Installation, Inbetriebnahme und Wartung. ● Lassen Sie sich das Produkt vom einer Fachkraft erklären. ●... -
Seite 12: Produktbeschreibung
Produktbeschreibung Produktbeschreibung 3.1 Bestimmungsgemäße Verwendung ● Die Feinfilter pureliQ:K und pureliQ:KD sind zur Filtration von Trinkwasser bestimmt. ● Der Feinfilter pureliQ:KD mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. ● Die Filter sind im Druck-/ und Unterdruckbereich verwendbar. -
Seite 13: Produktkomponenten
Produktbeschreibung ● Sie sind nicht geeignet für Öle, Fette, Lösungsmittel, Seifen und andere schmierende Medien und auch nicht zur Abscheidung wasserlöslicher Stoffe. 3.3 Produktkomponenten Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubung Klick-Anschlussflansch Druckminderer-Handrad Monatsanzeige Manometer Stützgewebe Filterkerze Filterglocke Filterglockenabdeckung Sichtfenster 13 | 44... -
Seite 14: Funktionsbeschreibung
Produktbeschreibung 3.4 Funktionsbeschreibung Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und strömt dann von außen nach innen durch die Filterkerze zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 µm zurückgehalten. Abhängig von Größe und Gewicht bleiben Fremdpartikel an der Filterkerze haften oder sie fallen direkt nach unten in die Filterglocke. -
Seite 15: Installation
Installation Installation Die Installation eines Filters ist ein wesentlicher Eingriff in die Trinkwasserinstallation und darf nur von einer Fachkraft vorgenommen werden. Der Einbau der pureliQ-Filter erfolgt gemäß DIN EN 806-2 und DIN EN 1717 in der Kaltwasserleitung nach dem Wasserzähler und vor Verteilungsleitungen bzw. -
Seite 16: Anforderungen An Den Aufstellort
Installation 4.1 Anforderungen an den Aufstellort Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. Der Einbauort muss frostsicher sein und den Schutz des Filters vor Chemikalien, Farbstoffen, Lösungsmitteln und deren Dämpfen sowie direkter Sonnenbestrahlung gewährleisten. Der Einbauort muss entfernt von Wärmequellen (z. B. Waschmaschinen, Boilern und Warmwasserleitungen) sein. -
Seite 17: Lieferumfang Prüfen
4.2 Lieferumfang prüfen Pos. Bezeichnung Pos. Bezeichnung Wasserzählerverschraubungen Dichtungen Feinfilter pureliQ:K oder Betriebsanleitung pureliQ:KD ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen. 4.3 Produkt installieren Verwenden Sie zur Montage geeignetes Werkzeug und achten Sie darauf, das Gehäuse mit Ihrem Werkzeug nicht zu zerkratzen. - Seite 18 Installation 1. Installieren Sie die Wasserzählerverschraubung in die Rohrleitung (Der Abstand zwischen den beiden Dichtungen muss 100 mm betragen). 2. Lassen Sie die Schutzkappen auf den Gewinden. Durch den drehbaren Klick-Anschlussflansch kann der Filter an jede vor Ort gegebene Durchflussrichtung angepasst werden. 3.
- Seite 19 Installation » Der Filter ist montiert. 19 | 44...
-
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 5.1 Produkt in Betrieb nehmen 1. Öffnen Sie die Absperrventile. 2. Öffnen Sie die nächstgelegene Wasserentnahmestelle nach dem Filter maximal. » Der Filter ist entlüftet. 3. Prüfen Sie den Filter auf Dichtheit. 4. Tragen Sie die Erst-Inbetriebnahme im Betriebshandbuch ein. -
Seite 21: Druckminderer Einstellen (Nur Pureliq:kd)
Inbetriebnahme 5.3 Druckminderer einstellen (nur pureliQ:KD) Die Werkseinstellung beim Druckminderer beträgt 4 bar. Sie können diesen Wert folgendermaßen ändern: 1. Öffnen Sie die Entnahmestelle. 2. Stellen Sie den gewünschten Nachdruck am Druckminderer-Handrad ein. 3. Lesen Sie den tatsächlichen Nachdruck am Manometer ab. 4. - Seite 22 Inbetriebnahme 3. Weisen Sie den Betreiber mit Hilfe der Anleitung ein und beantworten Sie seine Fragen. 4. Weisen Sie den Betreiber auf notwendige Inspektionen und Wartungen hin. 22 | 44...
-
Seite 23: Reinigung, Inspektion, Wartung
Reinigung, Inspektion, Wartung Reinigung, Inspektion, Wartung WARNUNG: Gefahr von kontaminiertem Trinkwasser bei unsachgemäß durchgeführten Arbeiten. ● Es besteht die Gefahr von Infektionskrankheiten. ► Achten Sie bei Arbeiten am Produkt auf Hygiene. Die Inspektion und Wartung eines Filters ist durch die Norm DIN EN 806-5 vorgeschrieben. -
Seite 24: Inspektion
Reinigung, Inspektion, Wartung Tätigkeit Intervall Durchführung Sicht-/Funktionsprüfung, Inspektion 2 Monate Druck ablesen (pureliQ:KD) Wartung 6 Monate Wartungsring einstellen Jährlich O-Ringe/Flachdichtungen auf Verschleiß prüfen, Festsitz prüfen Instandhaltung 5 Jahre Empfohlen: Dichtungen austauschen. 10 Jahre Empfohlen: zusätzlich zu 5-jährigem Intervall - Filterglocke tauschen. 6.3 Inspektion ►... - Seite 25 Reinigung, Inspektion, Wartung 6. Schrauben Sie die Filterglocke von Hand ab. » Sie haben die verbrauchte Filterkerze freigelegt und können es wie folgt beschrieben wechseln. 25 | 44...
-
Seite 26: Filterkerze Hygienisch Wechseln
Reinigung, Inspektion, Wartung 6.4.2 Filterkerze hygienisch wechseln 1. Ziehen Sie die verbrauchte Filterkerze vom Stützgewebe 2. Entsorgen Sie die verbrauchte Filterkerze nach den örtlichen Vorschriften. 3. Nehmen Sie die verpackte Filterkerze zur Hand. 4. Öffnen Sie die Folie, ziehen Sie die Folie nicht von der Filterkerze ab. -
Seite 27: Verbrauchsmaterial
Reinigung, Inspektion, Wartung 6.5 Verbrauchsmaterial HINWEIS: Filterkerze nicht reinigen. ● Es besteht die Gefahr von hygienischen Verunreinigungen. ► Gebrauchte Filterkerzen unbedingt verwerfen. Bezeichnung Bestell-Nr. Filterkerze 100 µm (2 Stück) 101 272e 6.6 Verschleißteile Dichtungen sind Verschleißteile. Obwohl es sich um Verschleißteile handelt, übernehmen wir bei diesen Teilen eine eingeschränkte Gewährleistungsfrist von 6 Monaten. -
Seite 28: Service-Kits
Reinigung, Inspektion, Wartung 6.7 Service-Kits 6.7.1 Service Kits für Feinfilter pureliQ:K Pos. Bezeichnung Pos. Bezeichnung Stützgewebe O-Ring Stützgewebe Filterglocke Glocken O-Ring Empfohlenes Bezeichnung bestehend aus Bestell-Nr. Tauschintervall • Dichtungssatz Service Kit I 101 671e 5 Jahre • Stützgewebe • Service Kit I... -
Seite 29: Service Kits Für Feinfilter Pureliq:kd
Reinigung, Inspektion, Wartung 6.7.3 Service Kits für Feinfilter pureliQ:KD Pos. Bezeichnung Pos. Bezeichnung Manometer Stützgewebe O-Ring Stützgewebe Filterglocke Glocken O-Ring Druckminderer Empfohlenes Bezeichnung bestehend aus Bestell-Nr. Tauschintervall • Dichtungssatz • Stützgewebe Service Kit III 101 673e 5 Jahre • Druckminderer •... -
Seite 30: Ersatzteile
Reinigung, Inspektion, Wartung 6.8 Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zuständigen Vertretung. Sie finden diese im Internet unter www.gruenbeck.de. 30 | 44... -
Seite 31: Störung
Störung Störung WARNUNG: Gefahr von kontaminiertem Trinkwasser durch Stagnation. ● Es besteht die Gefahr von Infektionskrankheiten. ► Lassen Sie Störungen umgehend beseitigen. Störung Erklärung Abhilfe Die Absperrventile sind Öffnen Sie die Der Wasserdruck an der nicht vollständig geöffnet. Absperrventile vollständig. Entnahmestelle ist zu gering (Druckverlust zu Die Filterkerze ist... -
Seite 32: Entsorgung
Entsorgung Entsorgung ► Beachten Sie die geltenden nationalen Vorschriften. 8.1 Verpackung ► Entsorgen Sie die Verpackung umweltgerecht. 8.2 Produkt Befindet sich dieses Symbol (durchgestrichene Abfalltonne) auf dem Produkt, gilt für dieses Produkt die Europäische Richtlinie 2012/19/EU. Dies bedeutet, dass dieses Produkt bzw. die elektrischen und elektronischen Komponenten nicht als Hausmüll entsorgt werden dürfen. -
Seite 33: Technische Daten
Technische Daten Technische Daten 9.1 Feinfilter pureliQ:K Anschlussdaten pureliQ:K Anschlussnennweite DN 20 DN 25 DN 32 Anschlussgröße ¾" 1" 1¼" Maße und Gewichte A Bauhöhe bis Mitte Anschluss B Einbaulänge mit/ohne 185/100 182/100 191/100 Verschraubung ≥ 50 C Wandabstand D Bautiefe bis Mitte Anschluss E Ausbaumaß... - Seite 34 Allgemeines 5 – 30 Wassertemperatur °C 5 – 40 Umgebungstemperatur °C DVGW- NW-9301DL0140 Registriernummer SVGW-Zertifikat- angemeldet Nummer Bestell-Nr. 101 220 101 225 101 230 Druckverlustkurve Feinfilter pureliQ:K Pos. Bezeichnung Pos. Bezeichnung Differenzdruck in bar Durchfluss in m³/h 34 | 44...
-
Seite 35: Feinfilter Pureliq:kd
Technische Daten 9.2 Feinfilter pureliQ:KD Anschlussdaten pureliQ:KD Anschlussnennweite DN 20 DN 25 DN 32 Anschlussgröße ¾" 1" 1¼" Maße und Gewichte KD20 KD 25 KD 32 A Bauhöhe bis Mitte Anschluss B Einbaulänge mit/ohne 185/100 182/100 191/100 Verschraubung ≥ 50 C Wandabstand D Bautiefe bis Mitte Anschluss... - Seite 36 Technische Daten Leistungsdaten KD20 KD 25 KD 32 Durchfluss nach m³/h DIN EN 1567 KV-Wert m³/h Filterfeinheit µm Obere/untere µm 120/80 Durchlassweite Nenndruck PN 16 Allgemeines KD20 KD 25 KD 32 5 – 30 Wassertemperatur °C 5 – 40 Umgebungstemperatur °C DVGW- NW-9311DL0141...
-
Seite 37: Betriebshandbuch
Betriebshandbuch 10 Betriebshandbuch ● Produktbezeichnung: Feinfilter pureliQ:____ ● Bestell-Nr.: 101 ___ ● Serien-Nr.: ________________ ► Dokumentieren Sie die Inbetriebnahme und alle Wartungstätigkeiten. 10.1 Inbetriebnahmeprotokoll Kunde Name: Adresse: Installation/Zubehör Kanalanschluss nach DIN EN 1717: nein Bodenablauf vorhanden: nein Sicherheitseinrichtung: nein Betriebswerte Wasserdruck Rohwassereingang: Wasserdruck nach Druckminderer: Hauswasserzählerstand:... -
Seite 38: Wartung
Betriebshandbuch 10.2 Wartung Datum Durchgeführte Arbeiten Unterschrift 38 | 44... -
Seite 39: Notizen
Notizen Notizen 39 | 44... - Seite 40 Notizen Notizen 40 | 44...
- Seite 41 Notizen Notizen 41 | 44...
- Seite 42 Index Index Druckminderer ..12, 13, 14, 21, 29 Reinigung ........23 Entsorgung ......... 32 Service Kit ......28, 29 Ersatzteile .......8, 30 Störung ........31 Filtereinsatz .. 13, 14, 25, 26, 27, 31, Technische Daten ...... 33 33, 35 Filtration ........12 Verschleißteile ......
- Seite 44 Grünbeck Wasseraufbereitung GmbH Josef-Grünbeck-Straße 1 89420 Höchstädt a. d. Donau DEUTSCHLAND +49 9074 41-0 +49 9074 41-100 Mehr Infos unter info@gruenbeck.de www.gruenbeck.de www.gruenbeck.de...
