Grunbeck pureliQ:K Handbuch

K

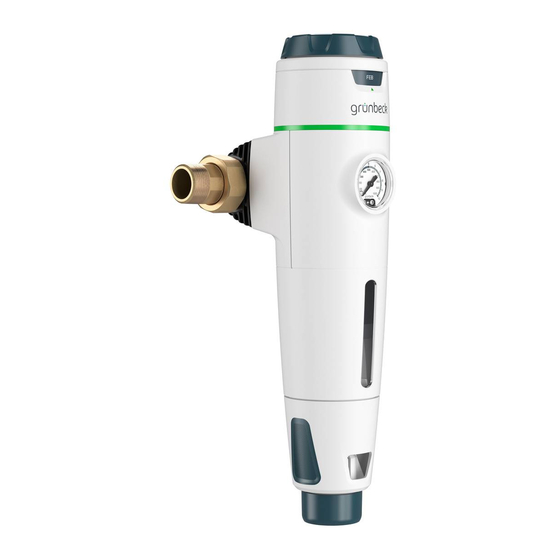

Feinfilter pureliQ:K
Feinfilter pureliQ:KD
Verwendungszweck
Die Feinfilter pureliQ:K und
pureliQ:KD sind zur Filtration von
Trink- und Brauchwasser bestimmt.
Der Feinfilter pureliQ:KD mit Druck-
minderer ist zusätzlich zur Einstel-
lung des Nachdrucks auf der Ent-
nahmeseite geeignet.
Die Filter sind im Druck-/ und Unter-
druckbereich verwendbar. Die Ein-
stellung des Nachdrucks auf der
Entnahmeseite funktioniert nur bei
Einsatz im Druckbereich.
Die Filter sind nicht einsetzbar bei
Kreislaufwässern die mit Chemika-
lien behandelt sind.
Sie sind nicht geeignet für Öle,
Fette, Lösungsmittel, Seifen und an-
dere schmierende Medien und auch
nicht zur Abscheidung wasserlösli-
cher Stoffe.
Die Feinfilter pureliQ:K und
pureliQ:KD sind nach den Vorgaben
der DIN EN 13443-1 und der
DIN 19628 konstruiert und zum Ein-
bau in die Trinkwasserinstallation
nach DIN EN 806-2 (Einbau unmit-
telbar nach der Wasserzähleran-
lage) bestimmt.
Sie schützen die Wasserleitungen
und die daran angeschlossenen
wasserführenden Systemteile vor
KD
Funktionsstörungen und Korrosions-
schäden durch ungelöste Verunreini-
gungen (Partikel), wie z. B. Rostteil-
chen, Sand usw...
Arbeitsweise
Das ungefilterte Trinkwasser strömt
durch die Eingangsseite in den Filter
und dringt dann von außen nach in-
nen durch den Filtereinsatz zum
Reinwasserausgang. Dabei werden
Fremdpartikel mit einer Größe von
> 100 µm zurückgehalten.
Abhängig von Größe und Gewicht
bleiben Fremdpartikel am Filterein-
satz haften oder sie fallen direkt
nach unten in die Filterglocke.
Zusätzlich kann mit dem durchfluss-
optimierten, nach DIN EN 1567 aus-
gelegten Druckminderer des Feinfil-
ters pureliQ:KD der Nachdruck auf
der Entnahmeseite auf 1 - 6 bar
(Werkseinstellung 4 bar) eingestellt
werden.
Aufbau

Geschlossene, leicht zu reini-
gende Geräteoberfläche.

Abnehmbare Abdeckung zum
Schutz von Filterglocke und
Filtereinsatz vor UV-Licht.

In Abdeckung integriertes
Sichtfenster zur Erkennung
des Verschmutzungsgrades
des Filtereinsatzes.

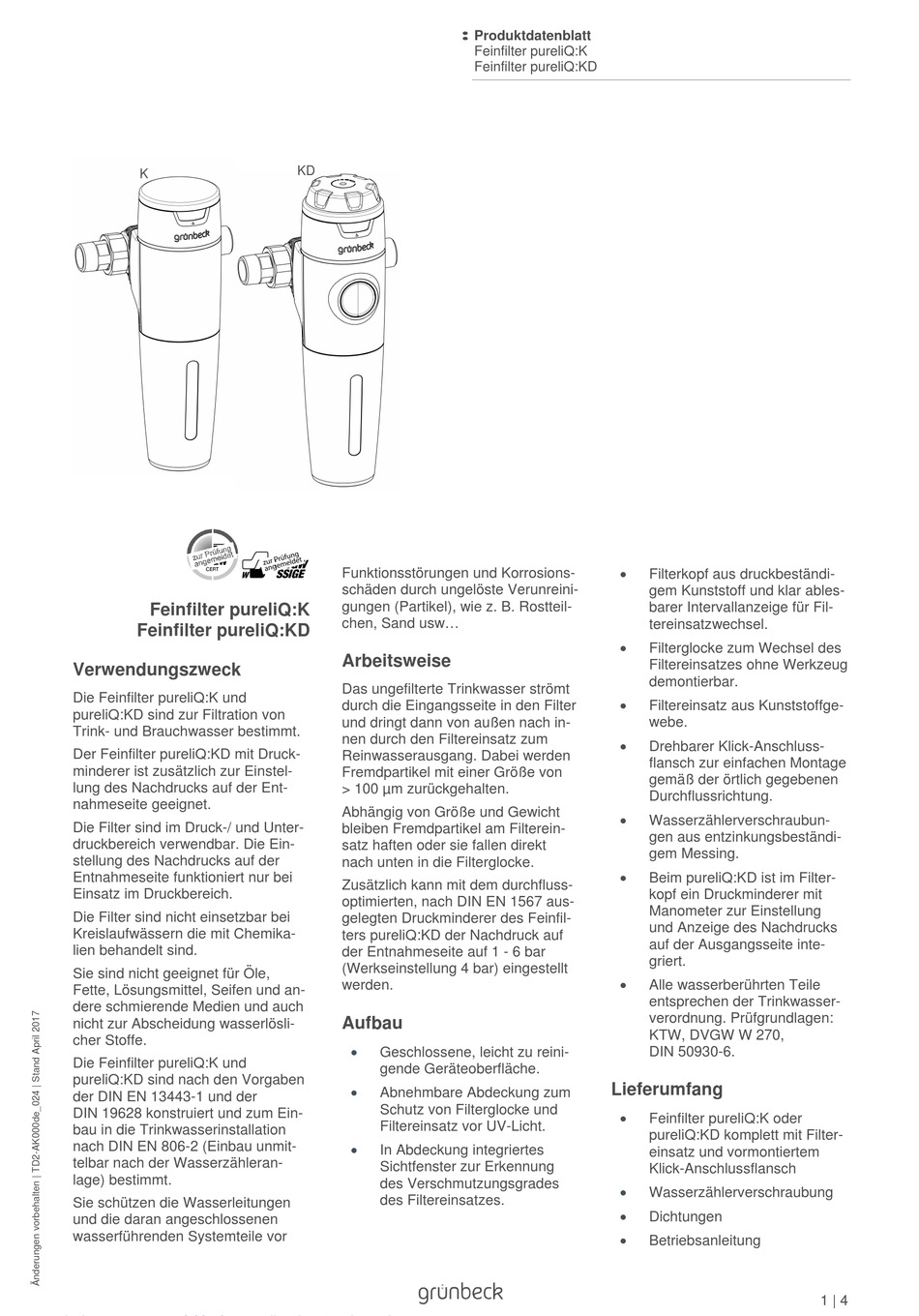

Produktdatenblatt
Feinfilter pureliQ:K
Feinfilter pureliQ:KD







Lieferumfang




Filterkopf aus druckbeständi-
gem Kunststoff und klar ables-
barer Intervallanzeige für Fil-
tereinsatzwechsel.
Filterglocke zum Wechsel des
Filtereinsatzes ohne Werkzeug
demontierbar.
Filtereinsatz aus Kunststoffge-
webe.
Drehbarer Klick-Anschluss-
flansch zur einfachen Montage
gemäß der örtlich gegebenen
Durchflussrichtung.
Wasserzählerverschraubun-
gen aus entzinkungsbeständi-
gem Messing.
Beim pureliQ:KD ist im Filter-
kopf ein Druckminderer mit
Manometer zur Einstellung
und Anzeige des Nachdrucks
auf der Ausgangsseite inte-
griert.
Alle wasserberührten Teile
entsprechen der Trinkwasser-
verordnung. Prüfgrundlagen:
KTW, DVGW W 270,
DIN 50930-6.
Feinfilter pureliQ:K oder
pureliQ:KD komplett mit Filter-
einsatz und vormontiertem
Klick-Anschlussflansch
Wasserzählerverschraubung
Dichtungen
Betriebsanleitung
1 | 4
