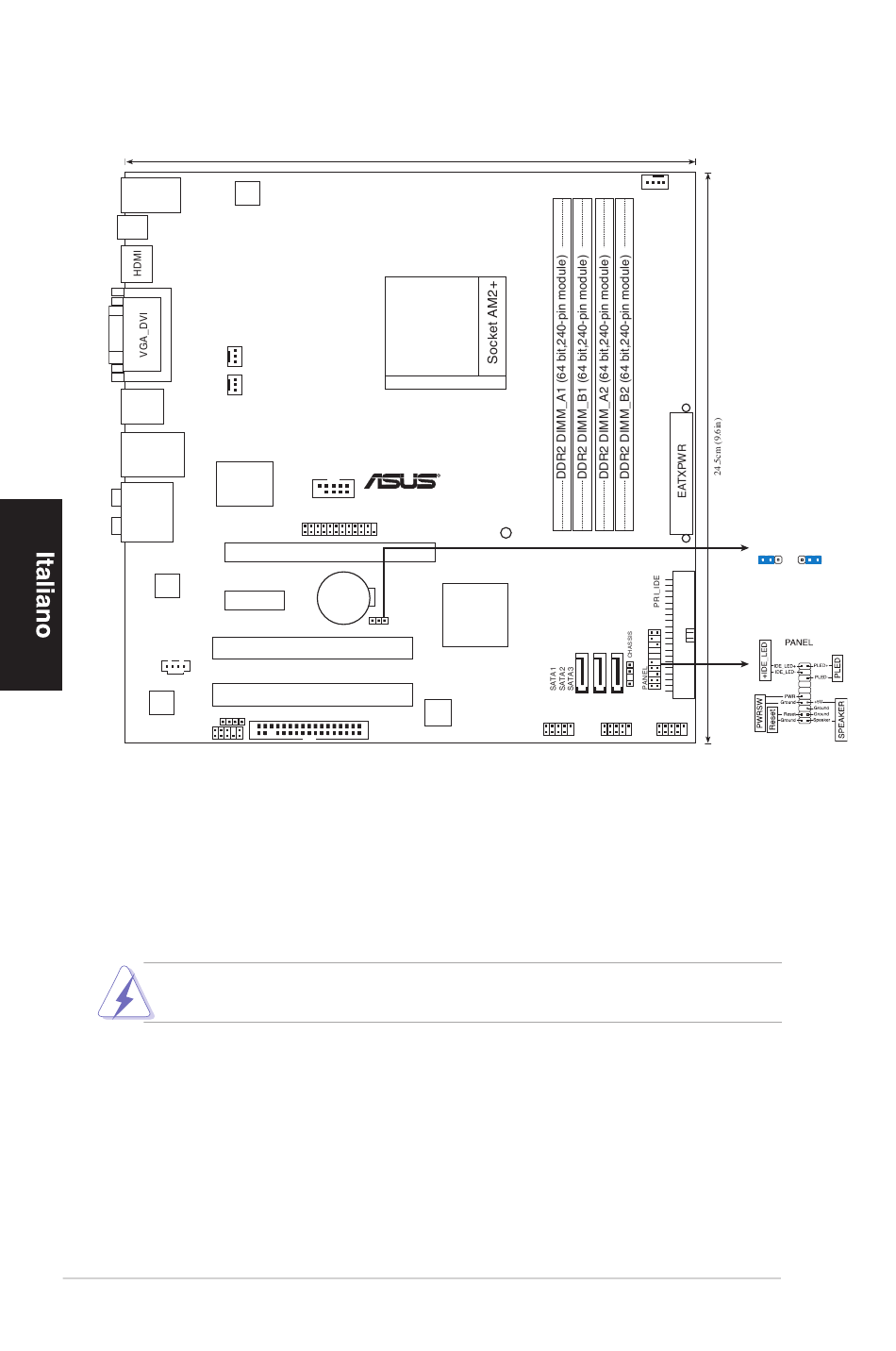

1. Diagramma disposizione scheda madre
USB56
PS/2KBMS
T : Mouse
B:Keyboard
ATX12V
SPDIF_O2
CPU_FAN
USB34
PWR_FAN
ESATA
LAN1_USB12
Super I/O
AUDIO
RTL
8211CL
PCIEX1_1
CD
VIA
VTI1708B
SPDIF_OUT
AAFP
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2/AM2+ a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
La CPU può essere inserita solamente con un corretto orientamento. NON forzare la
CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!
3. Collocare la CPU sul socket in modo tale che l'angolo con il triangolo dorato della
CPU combaci con l'angolo del socket dove c'è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
8
24.5cm (9.6in)
COM1
M2N68-VM
LPT
PCIEX16
CR2032 3V
Lithium Cell
CMOS Power
MCP68PVNT
CLRTC
PCI1
PCI2
8Mb
FLOPPY
BIOS
ASUS M2N68-VM
CPU_FAN
SB_PWR
USB78 USB910
CLRTC
1 2 2 3
Normal
Clear RTC
(Default)
USB1112
