Asus M2N68-VM Schnellstartanleitung Seite 2

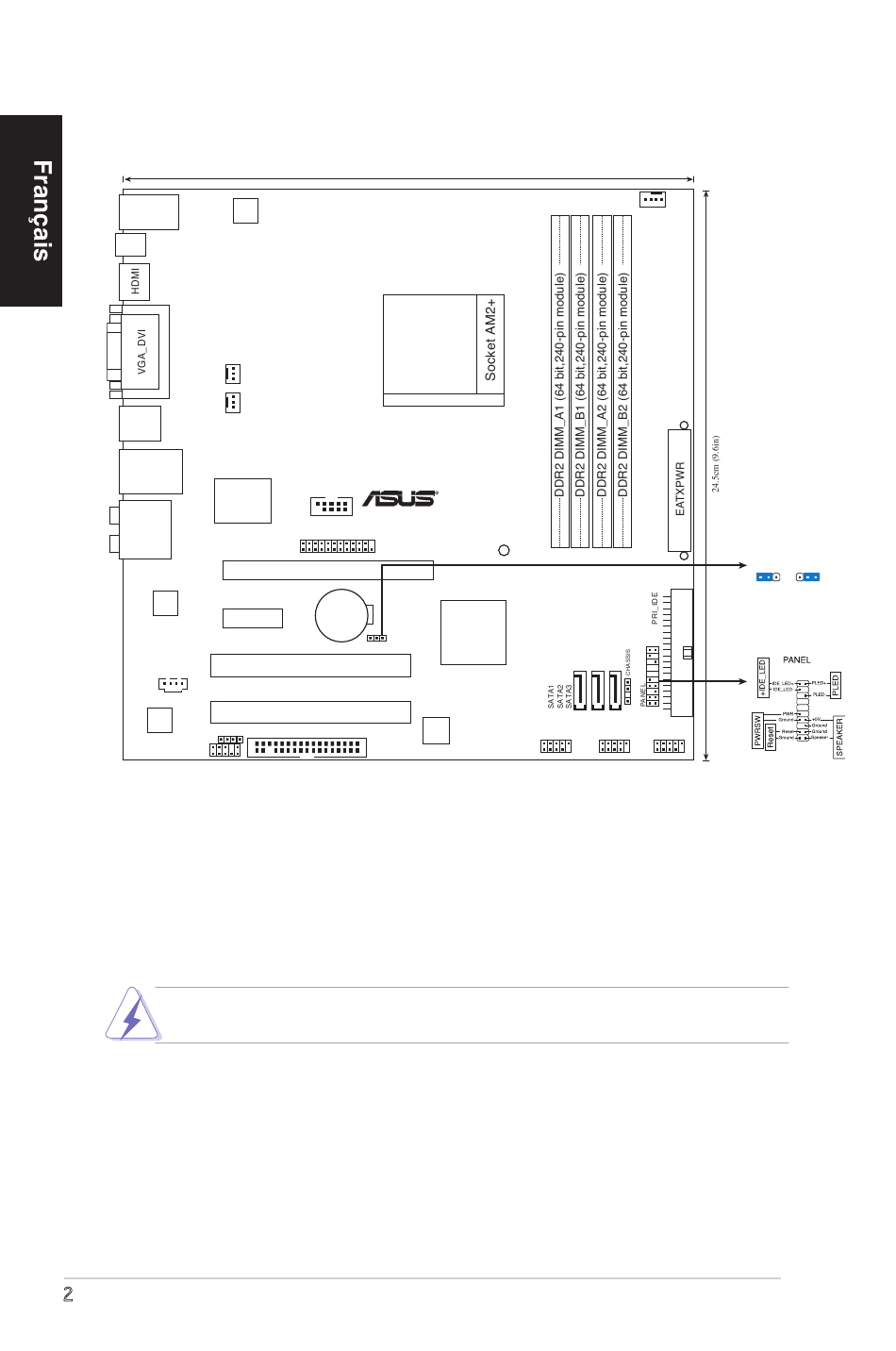

1. Schéma de la Carte Mère
USB56
PS/2KBMS
T : Mouse
B:Keyboard
SPDIF_O2
CPU_FAN
USB34
PWR_FAN
ESATA
LAN1_USB12
Super I/O
AUDIO
RTL
8211CL
PCIEX1_1
CD
VIA
VTI1708B
SPDIF_OUT
AAFP
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2/AM2+ de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
Le processeur s'insère uniquement dans le bon sens. NE PAS forcer le processeur sur
son support pour éviter de tordre les broches et d'endommager ainsi le processeur!

24.5cm (9.6in)
ATX12V
COM1
M2N68-VM
LPT
PCIEX16
CR2032 3V
Lithium Cell
CMOS Power
CLRTC
PCI1
PCI2
FLOPPY
ASUS M2N68-VM
SB_PWR
MCP68PVNT
8Mb
BIOS
USB78
CPU_FAN
CLRTC
1 2
Normal
(Default)
USB1112
USB910
2 3
Clear RTC
