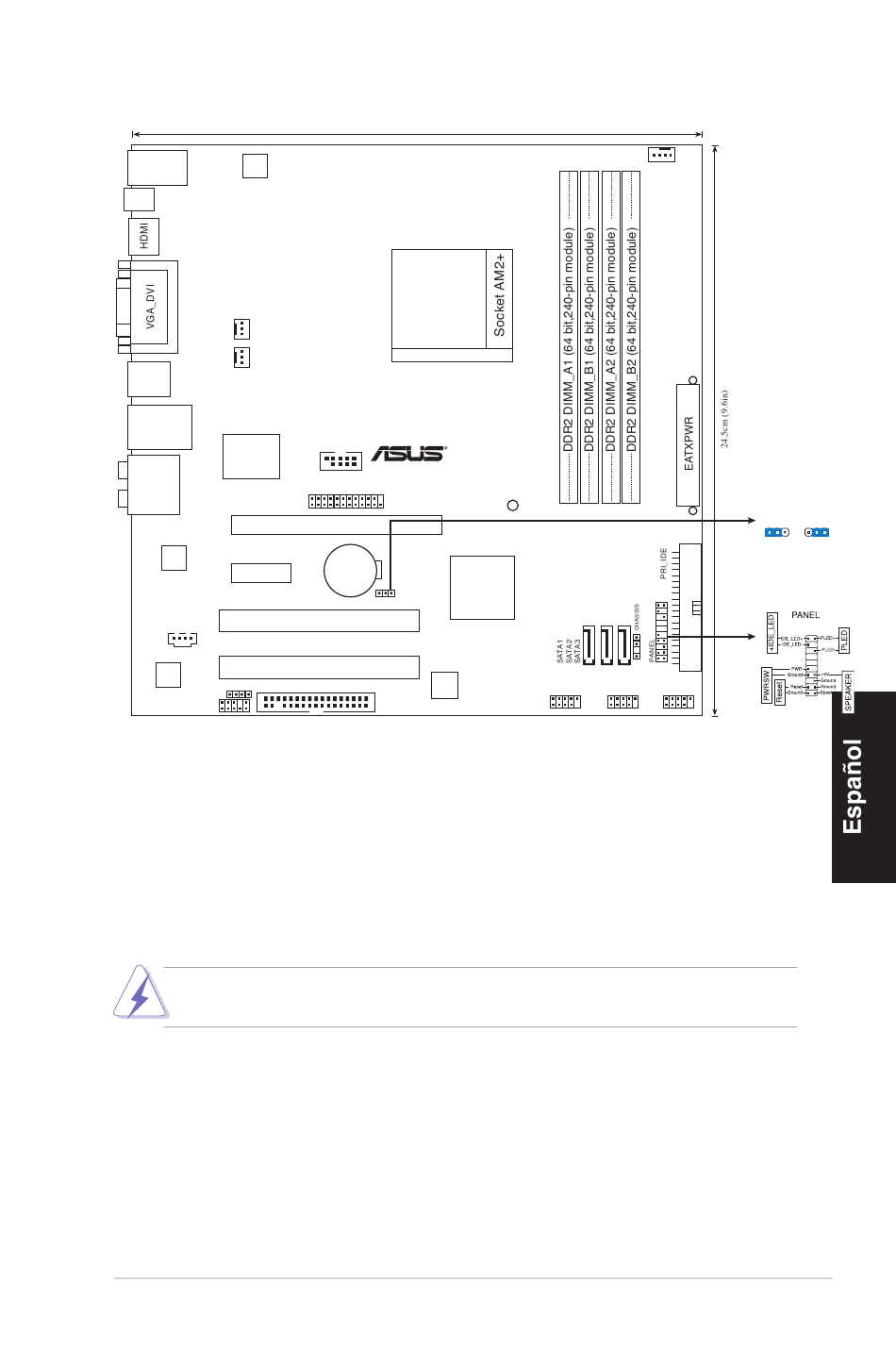

1. Distribución de la placa base
USB56
PS/2KBMS
T : Mouse
B:Keyboard
ATX12V
SPDIF_O2
CPU_FAN
USB34
PWR_FAN
ESATA
LAN1_USB12
Super I/O
AUDIO
RTL
8211CL
PCIEX1_1
CD
VIA
VTI1708B
SPDIF_OUT
AAFP
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2/AM2+ de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar
que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar
la CPU. La palanca encajará en la ficha lateral para indicar que está cerrada.
