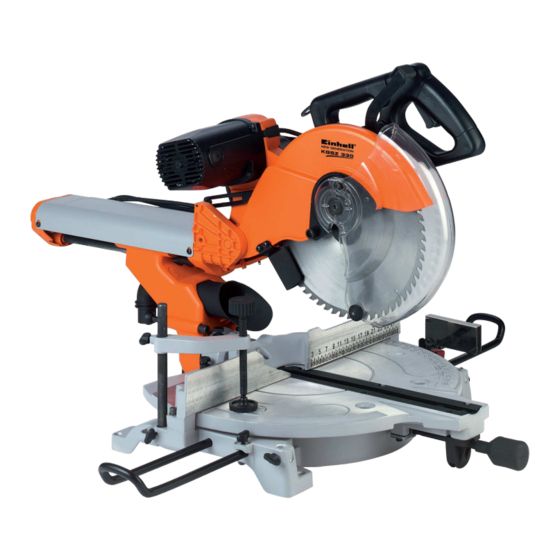

EINHELL KGSZ 330 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Gehrungssäge
  5. KGSZ 330
  6. Bedienungsanleitung

EINHELL KGSZ 330 Bedienungsanleitung

Zug-, kapp- und gehrungssäge
Vorschau ausblenden Andere Handbücher für KGSZ 330:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Anleitung KGSZ 330 SPK 4
02.09.2004
10:39 Uhr
Seite 1
®
Bedienungsanleitung
Zug-, Kapp- und Gehrungssäge
Návod k obsluze
Kapovací a pokosová pila
Navodila za uporabo
vlečne, čelilne in zajeralne žage
Návod na obsluhu
Tesárskej, kapovacej a pokosnej píly
Upute za uporabu
vlačne pile, pile za prorezivanje i za koso rezanje
330
KGSZ
Art.-Nr.: 43.006.50
I.-Nr.: 01013
