DSC-XP
Verbundsteuerung für Anlagen mit digitalem Scrollverdichter
und integrierter Verflüssigungsdruckregelung
Zur Verkabelung der Datenleitungen wird bis 100m Leitungslänge eine Standard-Telefonleitung
2x2x0,8ø empfohlen. Die Abschirmung ist im Schaltschrank zu erden.
Bei Leitungslängen von 100m bis 400m sollte eine abgeschirmte Leitung mit Schirmgeflecht
verwendet werden.
Bei Fühlerverlängerungen wird die Verlegung abgeschirmten Kabels empfohlen.
Leitungslänge
Bis 100m
Bis 400m
Technische Daten
Spannungsversorgung 230V~, +10% / -15%, ca. 5VA
Drucksensor
Temperaturfühler Thermistor Verdichtungsendtemperatur
Steuereingang 0...10V= (zur Leistungssteuerung in Betriebsart Spannungssteuerung)
Digitaleingänge
Ausgangsrelais 3 x Schließerkontakte, 230V~, 4(2)A, Bemessungsspannung 230V~
Elektronischer Ausgang
Analogausgang
Zentraleinheit Single-Chip-Mikrocomputer, Datenspeicher
Überwachungssystem
Kommunikation
Abmessungen (BxHxT) 106 x 90 x 58mm (DIN 43880)
Befestigung Hutschiene TH 35-15 oder TH 35-7,5 (DIN EN 60715)
Umgebungstemperatur Betrieb: 0...+55°C, Lagerung: -25...+70°C
Gewicht Ca. 450g
CE-Konformität
EAC-Konformität
Gültigkeit ab Version 2.3.0
Seite 4 von 4
Querschnitt
0,75mm²
1,5mm²
p
und p
: -0,5...7bar, 0...25bar, 0...40bar, 0...60bar (entspricht
0
C
jeweils 4...20mA)
Eingänge für potenzialfreie Kontakte:
1 x Sollwertanhebung (∆T
1 x Fastreturn (FR)
2 x Notabschaltung Klixon (in Ruhe geschlossen) für Scrollverdichter
und 1 ungeregelten Verdichter
230V~, 4...60VA, Mindestleistung beachten!
Restspannung messbar! Integrierter Halbleiterschutz (kein
Freischalter).
0...10V=, potenzialgebunden, max. 10mA belastbar, zum Anschluss
von ADC (Stufenschaltwerk), Drehzahlsteller oder Frequenzumformer
für Verflüssigungsdruckregelung
Überwachung der angeschlossenen Fühler
Selbstüberwachung von Datenspeicher und Mikrocomputer
3-Leiter CAN-Bus-Schnittstelle mit integrierter Spannungsversorgung,
galvanisch getrennt, Service-Buchse
− 2014/30/EU (EMV-Richtlinie)
− 2014/35/EU (Niederspannungsrichtlinie)
− TR ZU 004/2011
− TR ZU 020/2011
RoHS II
Technische Änderungen vorbehalten

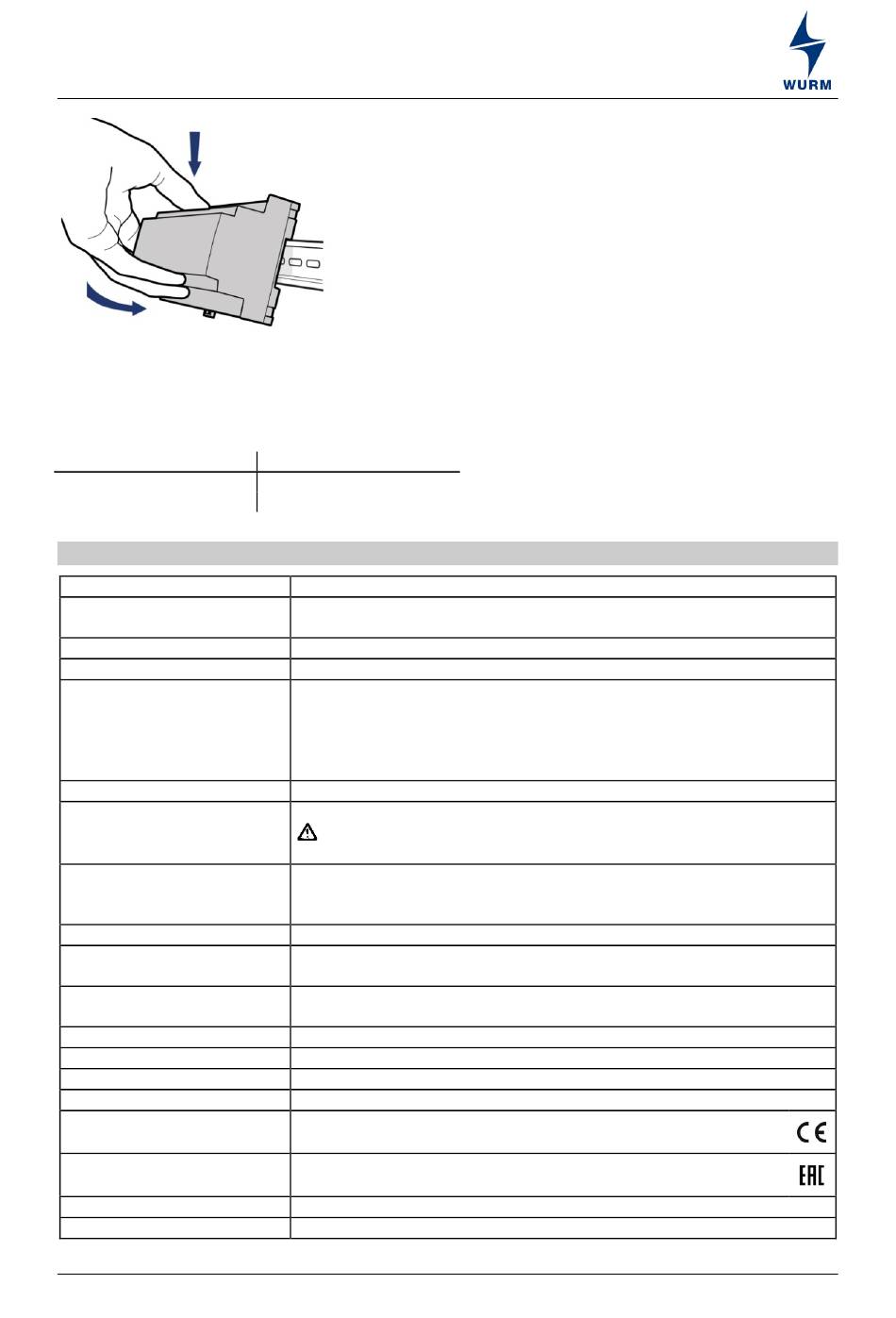

Setzen Sie das Gerät mit der oberen
Führungskante auf die Hutschiene.
Drücken Sie das Gerät leicht nach unten, bis es
mit dem Befestigungsschnapper an der
Hutschiene einrastet.
↑)
0
DSC-XP_V2.3.0_PI_2019-04_DE
