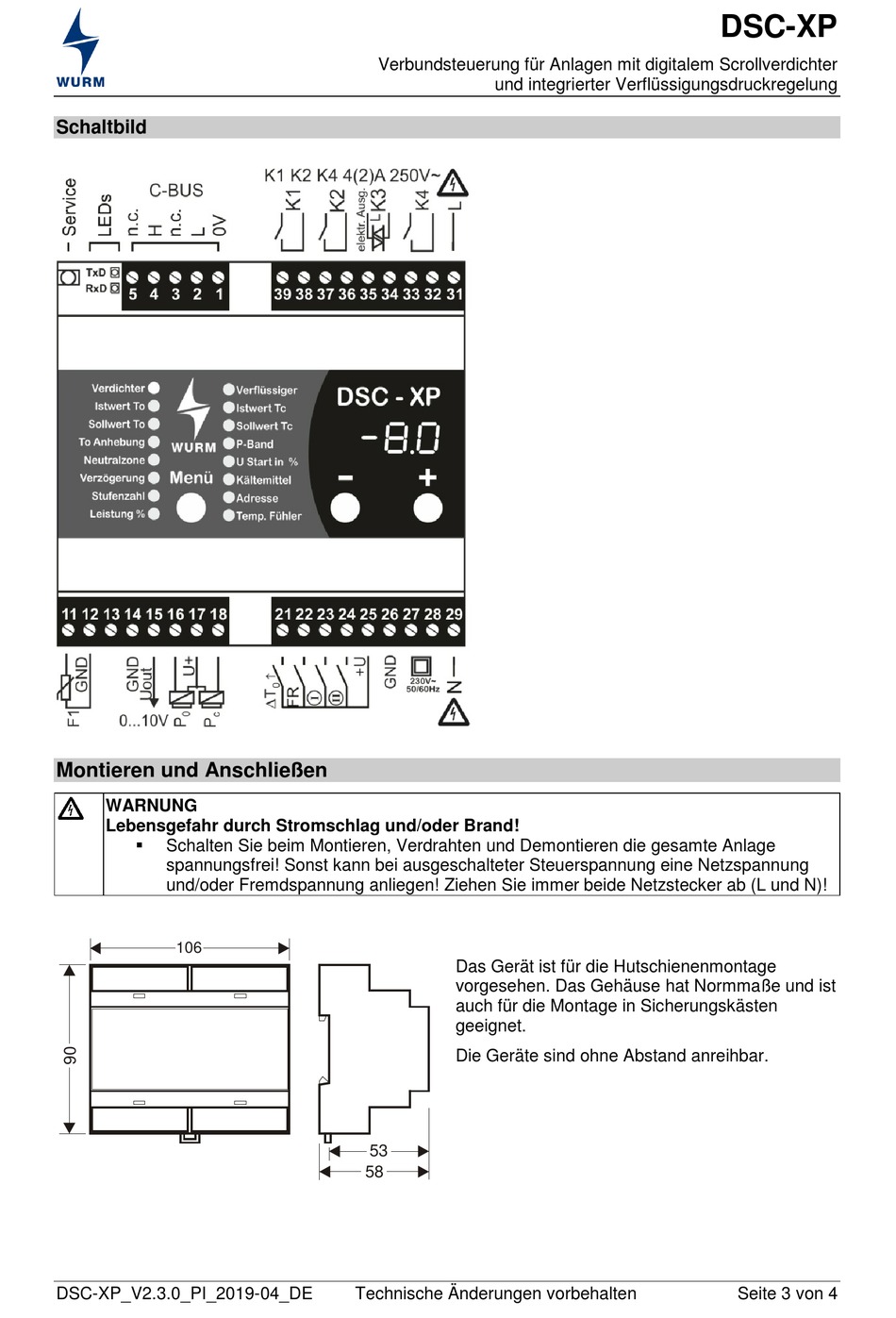

Schaltbild
Montieren und Anschließen
WARNUNG
Lebensgefahr durch Stromschlag und/oder Brand!
Schalten Sie beim Montieren, Verdrahten und Demontieren die gesamte Anlage
spannungsfrei! Sonst kann bei ausgeschalteter Steuerspannung eine Netzspannung
und/oder Fremdspannung anliegen! Ziehen Sie immer beide Netzstecker ab (L und N)!
106
DSC-XP_V2.3.0_PI_2019-04_DE
Verbundsteuerung für Anlagen mit digitalem Scrollverdichter
und integrierter Verflüssigungsdruckregelung
Das Gerät ist für die Hutschienenmontage
vorgesehen. Das Gehäuse hat Normmaße und ist
auch für die Montage in Sicherungskästen
geeignet.
Die Geräte sind ohne Abstand anreihbar.
53
58
Technische Änderungen vorbehalten
DSC-XP
Seite 3 von 4
