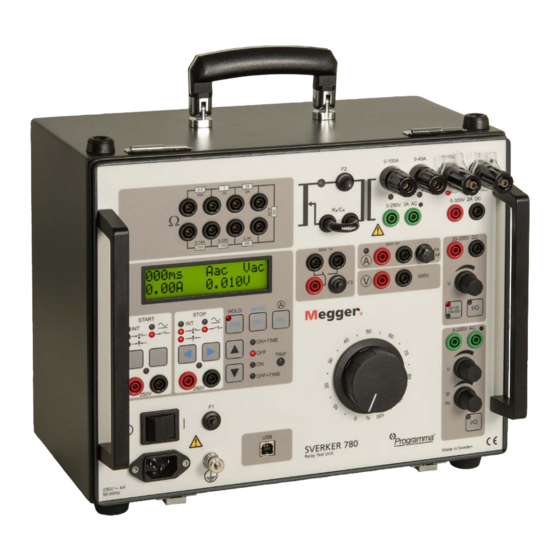

SVERKER 750/780
Relaisprüfgerät
BESCHREIBUNG
SVERKER 750/780, die Werkzeugkiste für den Prüfingenieur. Die
Bedienfläche zeichnet sich durch einen logischen Aufbau aus.
Trotzdem wird sie den Anwendern vom SVERKER 650 recht vertraut
vorkommen, sie können sofort mit ihrer Arbeit loslegen.
Der SVERKER 750/780 weist viele Funktionen auf, die das Prüfen
von Relais wesentlich effizienter machen. Um nur ein Beispiel zu
erwähnen, sein neues, leistungsfähiges Messteil kann (zusätzlich
zu Zeit, Spannung und Strom) Z, R, X, S, P, Q, Phasenwinkel und
cos... anzeigen. Das Voltmeter kann auch als zweites Amperemeter
verwendet werden (z.B. beim Prüfen von Differentialschutzrelais).
Alles erscheint auf einer einzigen, leicht ablesbaren Anzeige. Sie
können auch gerichtete Schutzeinrichtungen wirkungsvoll mit Hilfe
der eingebauten Spannungsquelle prüfen. SVERKER 780 bietet eine
Funktion zur permanenten Phasenverschiebung sowie eine variable
Frequenzeinstellung. Automatische Wiedereinschaltgeräte (KU)
können gleichfalls geprüft werden – genauso einfach.
Phasenverschiebung und Feinabstimmung sind dank des
eingebauten Kondensators und dem Satz Widerstände einfach.
SVERKER wurde so entwickelt, dass er die EU-Normen und andere
Personen- und Betriebssicherheitsnormen erfüllt. Darüberhinaus ist
er mit einer seriellen Kommunikationsschnittstelle für PC und der
PC-Software SVERKER Win ausgestattet. Da der SVERKER nur 18 kg
wiegt, ist er leicht und bequem von Anlage zu Anlage zu bringen.
Es ist möglich, zwei oder mehrere SVERKER zu synchronisieren, um
so dem Anwender zu gestatten, drei SVERKER zu einer 3-phasigen
Basis-Prüfeinrichtung zusammen zu schließen
▪
Die Werkzeugkiste für den Prüfingenieur
▪
▪ Stand-alone-Funktion
▪
▪
Robust und zuverlässig
▪
ANWENDUNGEN
Relaisprüfung
Der SVERKER 750/780 ist hauptsächlich für die Sekundärprüfung
von Schutzrelaiseinrichtungen gedacht. Praktisch lassen sich
alle Arten von einphasigen Schutzeinrichtungen prüfen. Der
SVERKER 750/780 kann solche dreiphasigen Schutzeinrichtung en
prüfen, bei denen es möglich ist, eine Phase mit einer Zeit zu prüfen
und solche Schutzrelaissysteme, die Phasenverschiebung brauchen.
Darüber hinaus lässt sich die automatische Wiedereinschaltung (KU)
prüfen.
SVERKER 780 kann Spannungsrelais in einem Frequenzbereich von
15 bis 550 Hertz prüfen.
Beispiele, was SVERKER 750/780 prüfen
kann
Überstromrelais
Abhängige Überstromrelais
Unterstromrelais
Erdschlussrelais
Gerichtete Überstromrelais
Gerichtete Erdschlussrelais
Überspannungsrelais
Unterspannungsrelais
Gerichtete Leistungsrelais
Leistungsfaktorrelais
Differentialschutz (Differentialkreise)
Distanzschutzeinrichtung (Phase für Phase)
Überstrom-Schieflastrelais
Motorüberlastschutz
Autom. Wiedereinschalteinrichtungen (KU)
Auslöserelais
Spannungsregelrelais
Unterimpedanzrelais, Z<
Thermische Relais
Zeitverzögerte Relais
Frequenz Relais (SVERKER 780)
SVERKER 750/780
Relaisprüfgerät
ANSI®-
Nr.
50
51
37
50N, 51N
67
67N
59
27
32
55
87
21
46
51/66
79
94
21
49
81
