Inhaltszusammenfassung für Bosch BEA 065

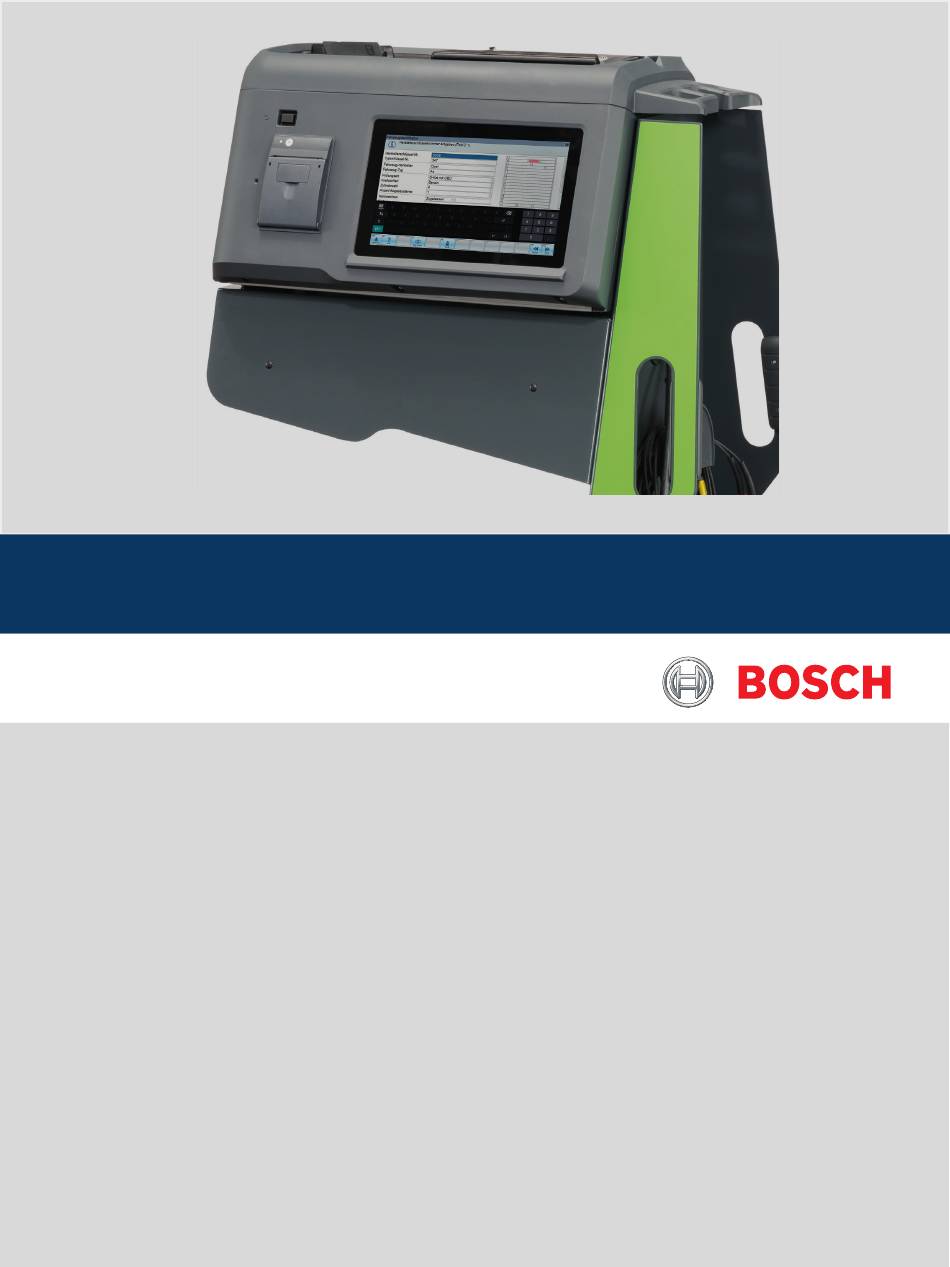

- Seite 1 BEA 065 de Originalbetriebsanleitung Bosch-Emissions-Analyse...
-
Seite 3: Inhaltsverzeichnis Deutsch
| BEA 065 | 3 Inhaltsverzeichnis Deutsch Verwendete Symbolik Instandhaltung In der Dokumentation Reinigung 1.1.1 Warnhinweise – Aufbau und Bedeutung 4 Wartungsintervalle 1.1.2 Symbole – Benennung und Bedeutung 4 5.2.1 Halbjährliche Wartung Auf dem Produkt 5.2.2 Jährliche Wartung Wartung Benutzerhinweise 5.3.1... -
Seite 4: Verwendete Symbolik
4 | BEA 065 | Verwendete Symbolik Verwendete Symbolik Auf dem Produkt In der Dokumentation Die auf den Produkten dargestellten Warnzeichen 1.1.1 Warnhinweise – Aufbau und Bedeutung beachten und in lesbarem Zustand halten. Warnhinweise warnen Benutzer oder umstehende Perso- nen vor Gefahren. Zusätzlich beschreiben Warnhinweise GEFAHR –... -
Seite 5: Sicherheitshinweise
Geräte auf diesem Frequenzband senden. Diese sind vor Inbetriebnahme, Anschluss und Bedie- Es kann zu Frequenzüberlagerungen und somit zu Stö- nung von BEA 065 sorgfältig durchzulesen und zwin- rungen kommen. gend zu beachten. Je nach Umweltbedingungen können deshalb Beein- trächtigungen der Bluetooth-Verbindung auftreten, z. -
Seite 6: Produktbeschreibung

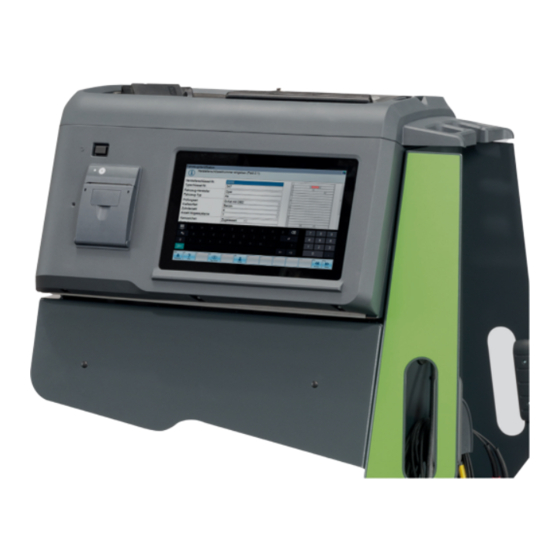

Das Abgasmessgerät BEA 065 dient der anwender- sung und Abgasmessung. Die Kommunikation zwischen freundlichen Durchführung von Abgasmessungen an BEA 065 und z. B. BEA 070 oder KTS 515 wird über Blue- Benzinerfahrzeugen. tooth oder über eine USB-Verbindung hergestellt. Prüflinge sind das gesamte Fahrzeugspektrum von Ben- zinerfahrzeugen, die am Straßenverkehr teilnehmen und... -
Seite 7: Funktionsbeschreibung
Infrarot-Spektroskopie) angewendet. Der Sauerstoff wird mit einem elektro-chemisch wirkenden Sensor bestimmt. Anwärmzeit Die Anwärmzeit beträgt bei BEA 065 ca. 1 Minute. Wäh- rend dieser Zeit ist keine Messung möglich. Nullabgleich beim Start der Abgasmessung Nach dem Einschalten der Pumpe wird der Nullpunkt des Analysesystems mit Umgebungsluft (Nullgas) auto- matisch abgeglichen (Dauer 30 Sekunden). -
Seite 8: Abgasmessungen An 2-Takt-Motoren
8 | BEA 065 | Produktbeschreibung Abgasmessungen an 2-Takt-Motoren Der in diesem 2-Takt-Set verwendete Abgasentnahme- schlauch besteht aus Silikon. Abgasentnahmeschläuche Bei Abgasmessungen an 2-Takt-Motoren immer den aus Silikon und das Aktivkohlefilter (1 687 432 025) Aktivkohlefilter 1 687 432 025 verwenden. Dieser dürfen jedoch nur für CO-Messungen, nicht aber für HC- Aktivkohlefilter muss nach dem Grobfilter in den und Lambda-Messungen eingesetzt werden. -
Seite 9: Bedienung
Aufkleber an der Geräterückseite angebracht. Ein- / Ausschalten des Gerätes 4.2.1 Einschalten des Gerätes 1. BEA 065 auf der Geräterückseite (Abb. 2, Pos. 10) einschalten. 2. BEA 065 mit der Ein-/Aus-Taste auf der Gerätevor- derseite (Abb. 1, Pos. 9) einschalten. Abb. 5: Papierrolle einlegen ... -
Seite 10: Programmbeschreibung
Die weitere Beschreibung der BEA-PC Software ist Bei Bluetooth-Übertragungsproblemen während der der Online-Hilfe zu entnehmen. Abgasmessung bitte Hinweise im Kap. 2.4 beachten. BEA-PC Software-Update mit USB- Keine Kommunikation zwischen BEA 065 und BEA 070 Stick oder KTS 515 1. USB-Stick mit BEA-PC Software-Update in beliebi- Mögliche Ursachen Was können Sie tun... -
Seite 11: Wartungsintervalle
Wartung und zusätzlich aus folgenden Punkten: 5.3.2 Abgasentnahmesonde ¶ Überprüfen der Messgenauigkeit des BEA 065 mit Öffnung an der Spitze der Abgasentnahmesonde sau- einem Prüfgas. berhalten. Bei HC-Rückständen und Kondenswasseran- ¶ Wechsel des Aktivkohlefilters (Abb. 4, Pos. 4) im fall Abgasentnahmesonde vom Schlauch abziehen und Nullgasweg. - Seite 12 Staub und Ruß. Aerosole sind winzige Flüssigkeitströpf- chen. Sie können sich im Gasweg und in den Analyse- kammern niederschlagen und dort Beläge bilden. Um Schäden im BEA 065 zu vermeiden, ist auf den regelmä- Abb. 7: Tausch des Grobfilters ßigen Filterwechsel zu achten.
-
Seite 13: Ersatz- Und Verschleißteile
Nullpunkt der NO-Messung ständig über- wacht. Bei Abweichungen erscheint ein Störungshin- In der Umgebung des BEA 065 dürfen sich in der weis. Der NO-Sensor muss dann gewechselt werden. Luft keine Motorenabgase, Benzin- oder Reinigungs- dämpfe befinden. -
Seite 14: Außerbetriebnahme
1. BEA 065 vom Stromnetz trennen und Netzanschluss- Bei längerem Nichtbenutzen: leitung entfernen. ¶ BEA 065 vom Stromnetz trennen. 2. BEA 065 zerlegen, nach Material sortieren und ge- mäß den geltenden Vorschriften entsorgen. Ortswechsel ¶ Bei Weitergabe von BEA 065 die im Lieferumfang vor- BEA 065, Zubehör und Verpackungen sollen... -
Seite 15: Technische Daten
Schallleistungspegel nach < 72 dB(A) DIN EN ISO 3744 Bluetooth Class 1 Funkverbindung Mindest-Reichweite KTS 540 / BEA 070 zu BEA 065 Werkstattumgebung im Freifeld 30 Meter Bei offener Fahrzeugtür oder offenem 10 Meter Fahrzeugfenster und laufendem Motor im Fahrzeuginnenraum... - Seite 16 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 989 258 | 2017-01-20...
