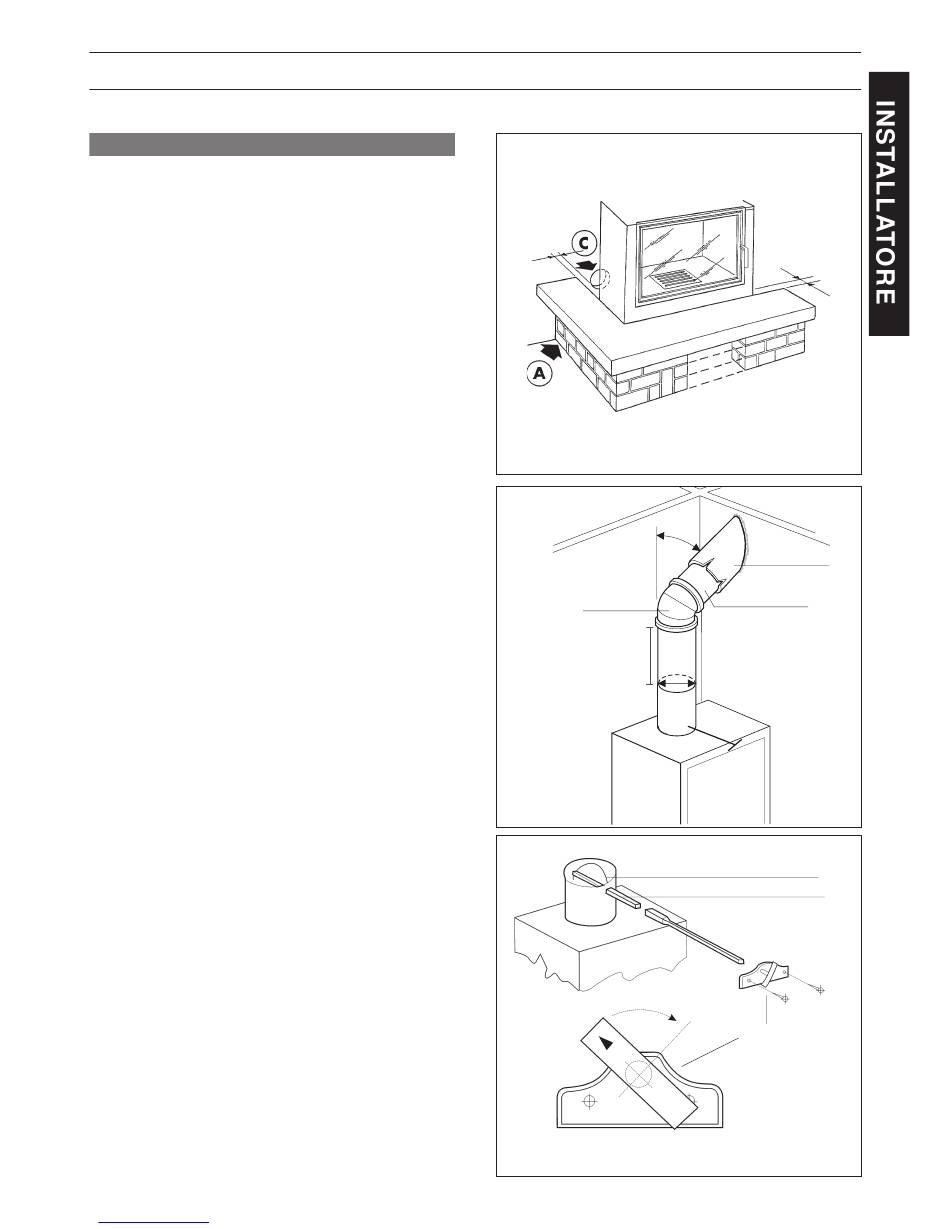

2 - INSTALLAZIONE
2.1
INSTALLAZIONE CAMINETTO
2.1.1
PROVA DI MONTAGGIO A SECCO
a) Si consiglia di pre-montare il termocaminetto a secco
assieme all'eventuale nostro rivestimento in marmo, in
modo da prendere visione degli ingombri dei vari
componenti, quindi del passaggio della presa d'aria,
b) In particolare è necessario fare coincidere la parte frontale
anteriore del termocaminetto con il filo interno del piano
di marmo lasciando una fessura di 3÷5 mm in modo da
permettere la libera dilatazione del monoblocco. In questa
fessura e in tutte le parti comuni d'accostamento tra il
termocaminetto e il rivestimento sarà opportuno inserire
una guarnizione composta da materassino in lana di
roccia.
c) Scegliere da quale parte effettuare i collegamenti idraulici,
se sul lato destro o su quello sinistro, quindi provvedere a
chiudere gli attacchi non utilizzati con tappi a tenuta (non
di ns/fornitura).
d) Rimuovere il termocaminetto e il relativo rivestimento per
eseguire le opere murarie.
e) Praticare il foro di presa d'aria sul muro esterno in modo
che I'aria fredda comburente entri sotto il piano di fuoco
(Fig. 11) (C).
N.B.: Incrementare questa sezione del 20% per ogni metro
di percorso in più oltre ai 40 cm del muro.
2.1.2
MONTAGGIO DEFINITIVO
a) Posizionare la base tenendo presente che il piano fuoco
del rivestimento in marmo, dovrà risultare allo stesso livello
della base.
b) Eseguire i collegamenti idraulici al corpo caldaia come
da schemi idraulici, nel rispetto delle vigenti normative
(D.M. 1 Dicembre 1975) Vedasi sezione idraulica.
2.1.3
COLLEGAMENTO ALLA CANNA FUMARIA
Le dimensioni della canna fumaria devono corrispondere a
quanto indicato nella tabella riportata nella scheda tecnica.
Si consiglia di eseguire il raccordo per I'uscita fumi, tra il
caminetto e la canna fumaria, mediante curve e tubi
metallici di spessore adeguato, avendo I'attenzione di non
superare I'inclinazione di 45° (Fig. 9).
A raccordo eseguito è opportuno isolare i tubi metallici
dell'uscita fumi con materassino in lana di roccia o fibra
ceramica.
2.1.4
REGISTRO FUMI
La maniglia di comando manuale registro uscita fumi, data
in dotazione assieme all'asta di collegamento, va inserita
sulla controcappa, ossia nella parte superiore del caminetto,
tagliando l'asta alla misura necessaria per fare in modo che
l'asta rimanga incastrata tra farfalla uscita fumi e maniglia di
comando. La sede della maniglia dovrà poi essere fissata
sulla controcappa (Fig.10)
Downloaded from
www.Manualslib.com
manuals search engine
3 ÷ 5 mm
Fig. 8
max 45°
Curva
H = 2D
D
Fig. 9
APERTO
Fig. 10
3 ÷ 5 mm
Coibentazione
Tronchetto
Farfalla di regolazione uscita fumi
Asta di regolazione 6 x 6 mm
da tagliare a giusta misura
Maniglia di comando
CHIUSO
5
