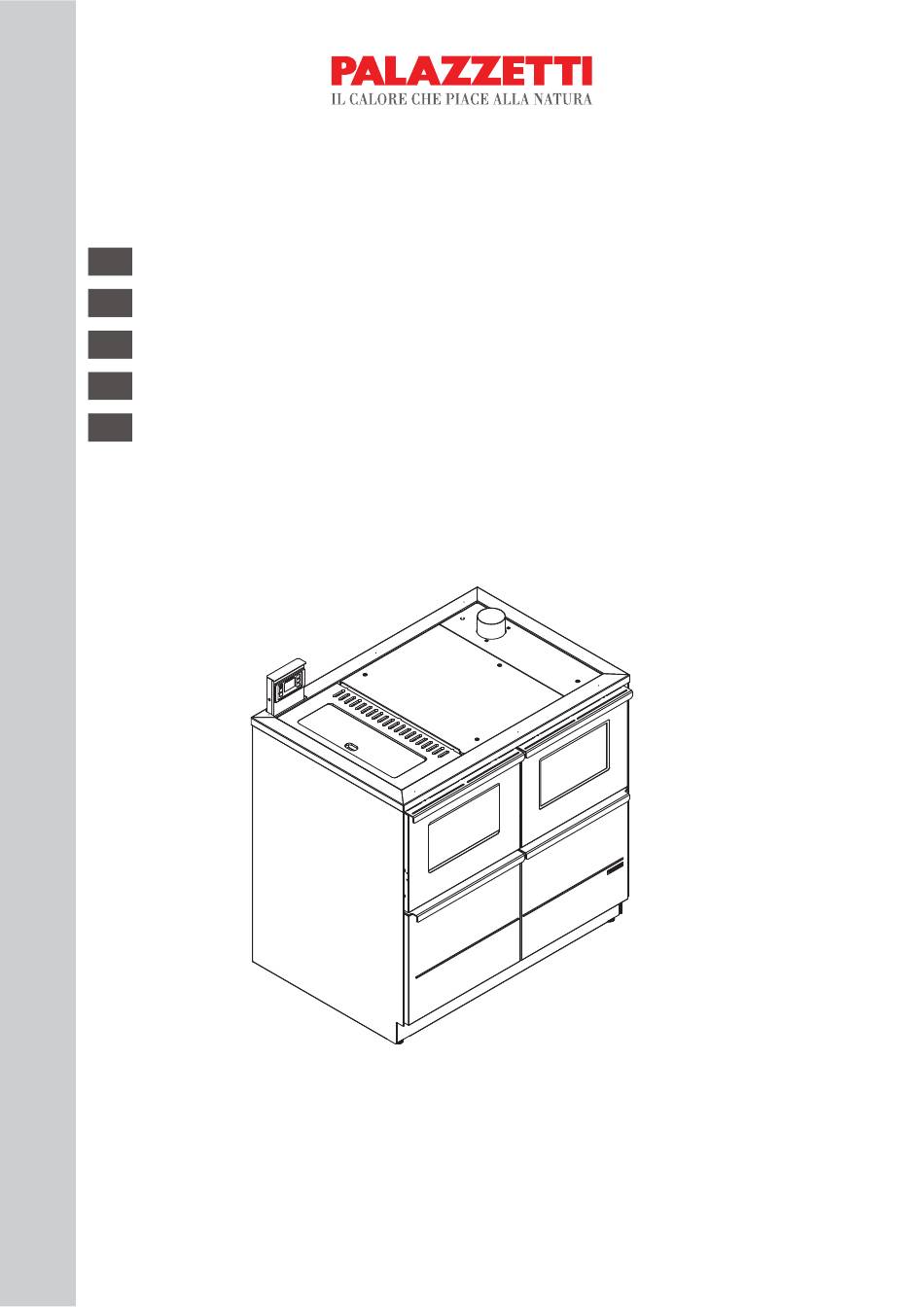

DESCRIZIONE - PULIZIA - CARATTERISTICHE TECNICHE
EN
DESCRIPTION - CLEANING - TECHNICAL DATA
DE
BESCHREIBUNG – REINIGUNG – TECHNISCHE ANGABEN
FR
DESCRIPTION - NETTOYAGE - CARACTÉRISTIQUES TECHNIQUES
ES
DESCRIPCIÓN - LIMPIEZA - CARACTERÍSTICAS TÉCNICAS
Il presente manuale è parte integrante del prodotto.
Si raccomanda di leggere attentamente le istruzioni prima
dell'installazione, manutenzione o utilizzo del prodotto.
This manual is an integral part of the product.
Read the instructions carefully before installing, servicing or
operating the product.
Die vorliegende Anleitung ist fester Bestandteil des Produkts.
Vor der Installation, Wartung und Verwendung die Anleitungen
stets aufmerksam durchlesen.
BELLA IDRO
Le présent manuel fait partie intégrante du produit.
Il est conseillé de lire attentivement les consignes
avant l'installation, l'entretien ou l'utilisation du produit.
Este
manual
es
parte
Se recomienda leer detenidamente las instrucciones antes
de la instalación, el mantenimiento y el uso del producto..
integrante
del
producto.

Werbung

loading

Inhaltszusammenfassung für Palazzetti BELLA IDRO

  • Seite 1 BESCHREIBUNG – REINIGUNG – TECHNISCHE ANGABEN DESCRIPTION - NETTOYAGE - CARACTÉRISTIQUES TECHNIQUES DESCRIPCIÓN - LIMPIEZA - CARACTERÍSTICAS TÉCNICAS BELLA IDRO Il presente manuale è parte integrante del prodotto. Si raccomanda di leggere attentamente le istruzioni prima dell’installazione, manutenzione o utilizzo del prodotto.
  • Seite 2 LEGENDA TARGHETTA MATRICOLA – LEGEND PRODUCT LABEL – BESCHREIBUNG TYPENSCHILD LEGEND ETIQUETTE PRODUIT – LEYENDA PLACA DE CARACTERISTÍCAS ITALIANO ENGLISH DEUTSCH FRANCAIS ESPAÑOL Combustibile Fuel type Brennstoff Combustible Combustible Pmax Potenza termica nominale Nominal space Max. Puissance nominale Potencia nominal all’ambiente heat output Raumnennwärmeleistung...
  • Seite 3 DISTANZA MINIMA DAI MATERIALI COMBUSTIBILI MINIMUM DISTANCE FROM COMBUSTIBLE MATERIALS - DISTANCE MINIMALE À PARTIR DE MATÉRIAUX COMBUSTIBLES MINDESTABSTAND ZU BRENNBAREN MATERIALIEN - DISTANCIA MÍNIMA DE MATERIALES COMBUSTIBLES [cm] Prevedere uno spazio tecnico, di almeno 30 cm per lato, accessibile per eventuali manutenzioni. Leave a technical space of at least 30 cm per side that is accessible for possible maintenance.
  • Seite 4 SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN 6A FUSE t° t° 4A FUSE t° t° UI / t° t° ∆ t° clean comb ENCODER...
  • Seite 5 LEGENDA - LEGEND - LÉGENDE - LEGENDE - LEYENDA ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL 1 Resistenza ad Igniter Resistance Glutwiderstand Resistencia incandescenza 2 Dosatore Systeme Feeding system Spender Dosador caricamento d’alimentation PRESSOSTATO VACUUM SWITCH PRESSOSTAT DRUCKWAECHTER PRESOSTATO 4 Ventilatore Extracteur des Turbina expulsion Exhaust fan Abgasventilator...
  • Seite 6 DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL Mandata acqua calda Canalisation de refoulement Vorlaufrohr zur anlage Tubo de ida del Delivery pipe (G3/4”F) all’impianto (G3/4”F) vers l’installation (G3/4”F) (G3/4”F) sistema (G3/4”F) Ritorno acqua dall’impianto Canalisation de retour de Rücklaufrohr von der Tubo de retorno del...
  • Seite 7 DESCRIZIONE - DESCRIPTION - DESCRIPTION - BESCHREIBUNG - DESCRIPCION ITALIANO ENGLISH FRANCAIS DEUTSCH ESPAÑOL Coperchio serbatoio Pellet lid Couvercle du reservoir Behaelterabdeckung Tapa del tanque Portina focolare Firebox door Porte foyer Feuertuer Puerta del hogar Vetro portina Glass panel Vitre porte Glastuer Vidrio puerta Cassetto cenere...
  • Seite 8 ITALIANO ENGLISH PULIZIA CLEANING Le operazioni di pulizia possono essere The cleaning process can be performed by effettuate dall’utente a patto che si siano the user provided that all the instructions in lette e ben comprese tutte le istruzioni this manual have been carefully read and riportate nel presente manuale.
  • Seite 9 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5...
  • Seite 10 DEUTSCH FRANÇAIS ESPAÑOL REINIGUNG NETTOYAGE LIMPIEZA Der Kunde kann die Reinigung problemlos Les opérations de nettoyage peuvent être Las operaciones de limpieza pueden ser selbst durchführen, sofern er die Hinweise effectuées par l’utilisateur après avoir lu et efectuadas por el usuario después de leer der vorliegenden Anleitung durchgelesen y comprender bien todas las instrucciones und verstanden hat.
  • Seite 11 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5...
  • Seite 12 DIMENSIONI - DIMENSIONS - DIMENSIONS - ABMESSUNGEN - DIMENSIONES - DIMENSIONER 283,5 Ø 80 Dimensioni (mm) Dimensions (mm) Abmessungen (mm) Dimensions (mm) Dimensiones (mm) Dimensioner (mm)
  • Seite 13 CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS “BELLA IDRO” 20 TYPE TP406N_0_20 *Potenza termica globale (resa) 3.740 kcal/h 16.840 kcal/h 4,35 kW 19,58 kW *Potenza termica resa all’acqua 2.670 kcal/h 14.270 kcal/h 3,11 kW...
  • Seite 14 CARATTERISTICHE TECNICHE / TECHNICAL FEATURES / CARACTÉRISTIQUES TECHNIQUES / TECHNISCHE EIGENSCHAFTEN / CARACTERÍSTICAS TÉCNICAS “BELLA IDRO” 15 TYPE TP406N_0_15 *Potenza termica globale (resa) 3.740 kcal/h 12.480 kcal/h 4,35 kW 14,52 kW *Potenza termica resa all’acqua 2.670 kcal/h 10.150 kcal/h 3,11 kW...
  • Seite 16 Palazzetti accepts no liability for any mistakes in this handbook and is free to modify the features of its products without prior notice.
