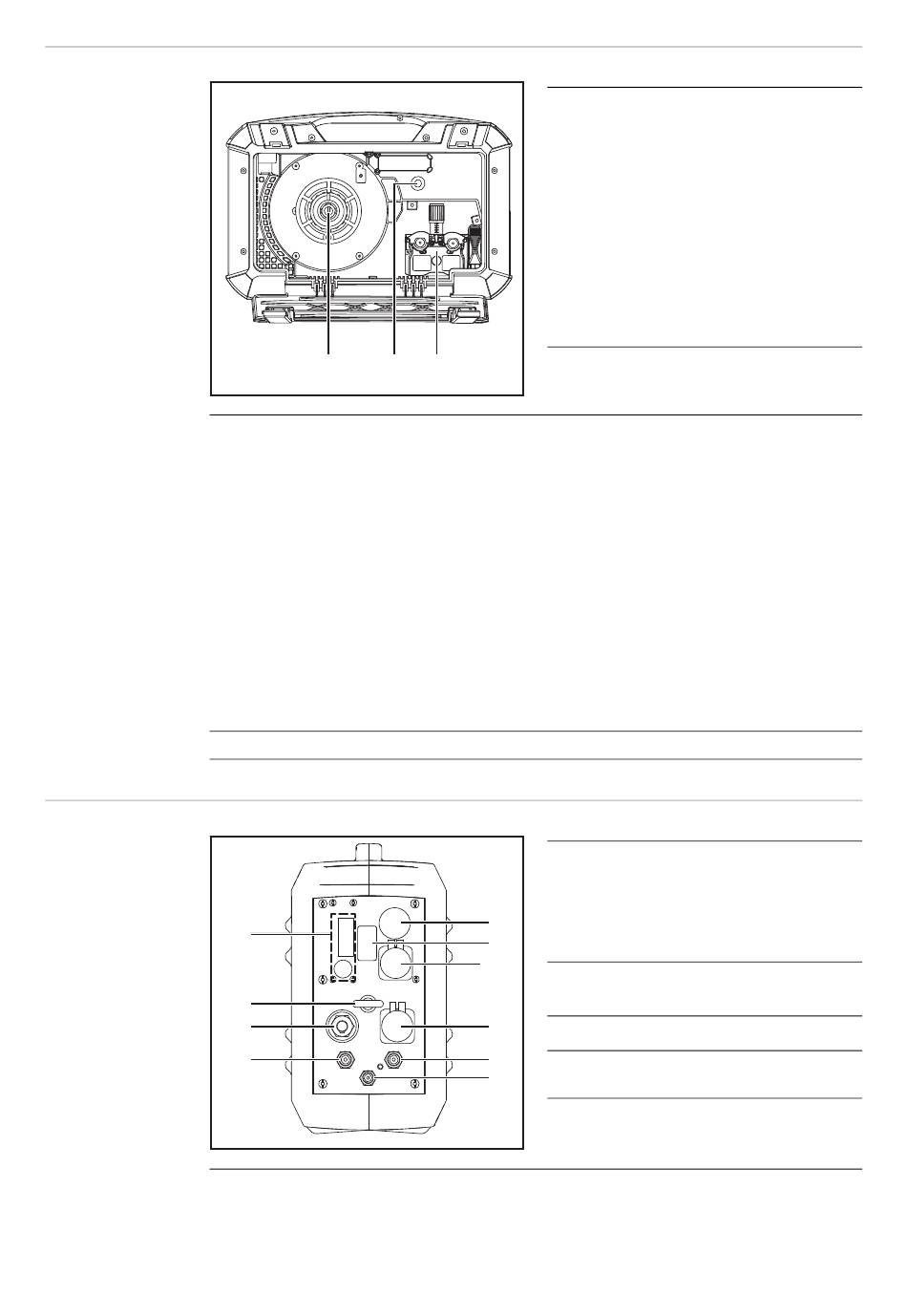

Vr 4000 Case Seite; Vr 4000 Case Rückseite - Fronius VR 4000 Case D200 Bedienungsanleitung

VR 4000 Case Sei-
te
(2)
(3)
VR 4000 Case
Rückseite
(5)
30
(1) (2)
Taste Draht einfädeln / Gas prüfen - Option
Taste nach unten drücken:
Gas- und stromloses Draht einfädeln in das Schweißbrenner-Schlauchpaket.
Während die Taste gehalten wird, arbeitet der Drahtvorschub mit DrahteinfädelGe-
schwindigkeit.
Taste nach oben drücken:
Einstellen der benötigten Gasmenge am Druckminderer.
- Taste einmal antippen: Schutzgas strömt aus
- Taste erneut antippen: Schutzgas-Strömung stoppt
Wird die Taste Gasprüfen nicht erneut angetippt, stoppt die Schutzgas-Strömung
nach 30 s.
4-Rollen-Antrieb
(7)
(6)
(5)
(4)
(+) Stromanschluss mit Bajonettverschluss
für Verbindungs-Schlauchpaket
(1)
(3)
(1)
(8)
(9)
(10)
(2)
(3)
(1)
(2)
(4)
(3)
Drahtspulen-Aufnahme mit
Bremse
D200:
zur Aufnahme genormter Drahtspu-
len mit einem Durchmesser von
max. 200 mm (7.87 in.) und einem
Gewicht bis max. 5 kg (11.02 Ib.)
D300:
zur Aufnahme genormter Drahtspu-
len mit einem Durchmesser von
max. 300 mm (11.81 in.) und einem
Gewicht bis max. 19 kg (41.89 Ib.)
Anschluss LocalNet erweitert
für Verbindungs-Schlauchpaket
erweitertes LocalNet mit Leitungen
für Motorversorgung und Motorre-
gelung
Anschluss Kühlmittel-Rücklauf
(rot)
Anschluss Schutzgas
Anschluss Kühlmittel-Vorlauf
(blau)
