Bedienung

Bedienung
Verbinden Sie die Leitungen des Senders (1) mit einer
Ader der gesuchten Leitung und mit der anderen Lei-
tung am Schirm.
Schalten Sie den Sender (1) ein und wählen den Prüf-
ton (3) aus (Dauerton oder alternierender Ton).
Schalten Sie den Empfänger (2) ein. Die Empfindlich-
keit kann je nach Umgebungsbedingungen eingestellt
werden.
Berühren Sie mit der Spitze (6) alle in Frage kommen-
den Leitungen.
Der empfangene Ton ist an der gesuchten Leitung am
lautesten.

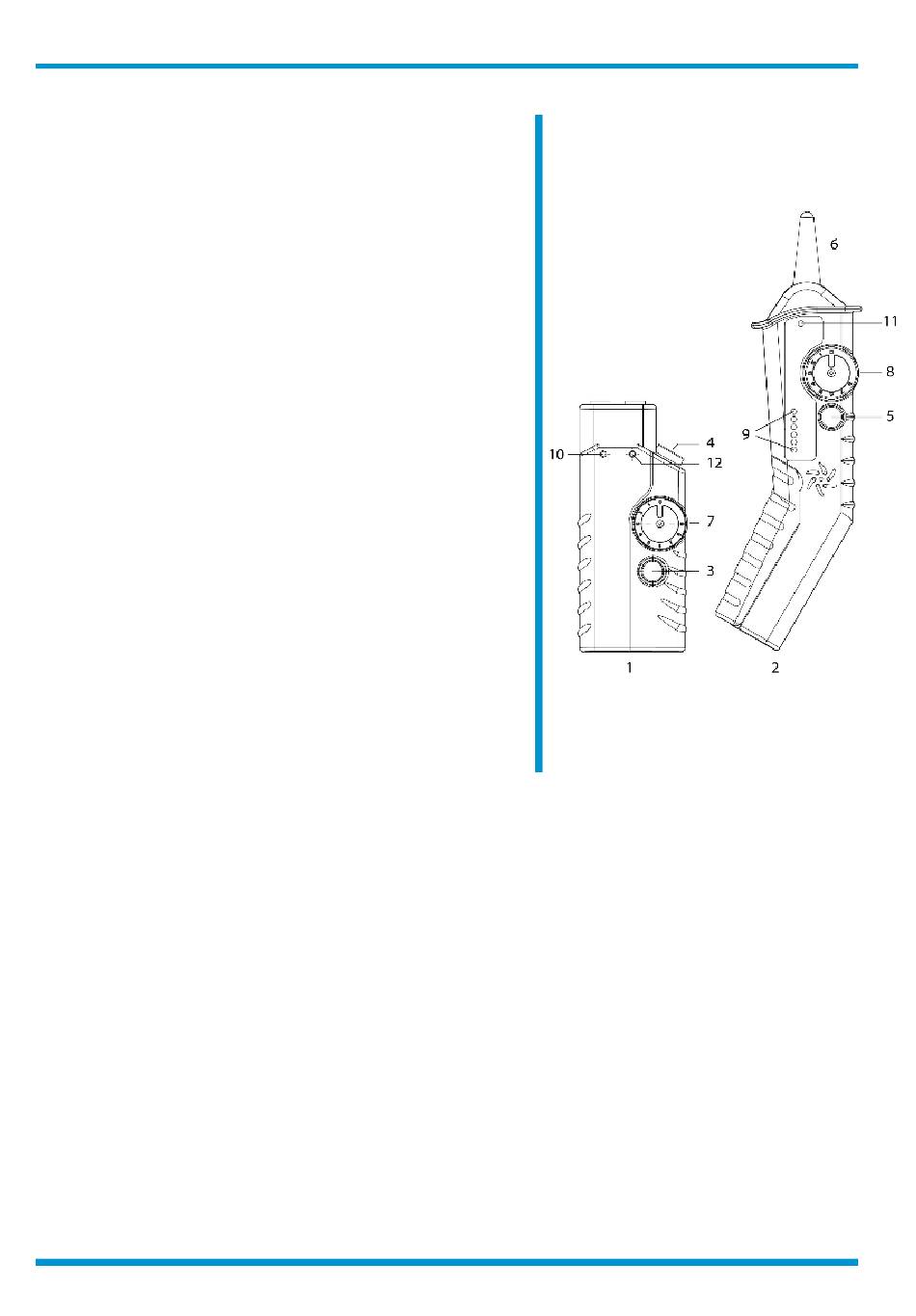

1. Sender
2. Empfänger
3. Wahlschalter (Dauerton oder alternierender Ton)
4. Ein / Aus Schalter Sender
5. Ein / Aus Schalter Empfänger
6. Spitze des Empfängers
7. Drehschalter für Signalstärke vom Sender
8. Drehschalter für Empfindlichkeit vom Empfänger
9. Signalstärkeanzeige
10. Poweranzeige (Sender)
11. Poweranzeige (Empfänger)
12. Anzeige Prüfton
Beim Aufspüren einer Leitung mit dem Kabelsucher können durch unterschiedliche Feldstärken
des Tonsignals falsche oder mehrfache Leitungen aufgespürt werden. Der Leitungssucher emp-
fängt eventuell das Tonsignal von einer anderen, nicht an den SENDER angeschlossenen Lei-
tung. Bei niedriger Feldstärke erkennt der Kabelsucher ggf. nicht die richtige Leitung. Die Toner-
kennung kann von verschiedenen Faktoren beeinflusst werden, darunter:
● geschirmte Leitungen/Drähte
● Stärke und Art der Isolierung
● Abstand zur Tonquelle
● Vollständig isolierte Verbraucher, die eine effektive Erdung verhindern
● Auslegung des Leitungsnetzes
● Zustand von Prüfgerät und Batterien
