TESTBOY TB 4000 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Testboy
®
TB 4000
Version 1.2
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TESTBOY TB 4000

Inhaltszusammenfassung für TESTBOY TB 4000

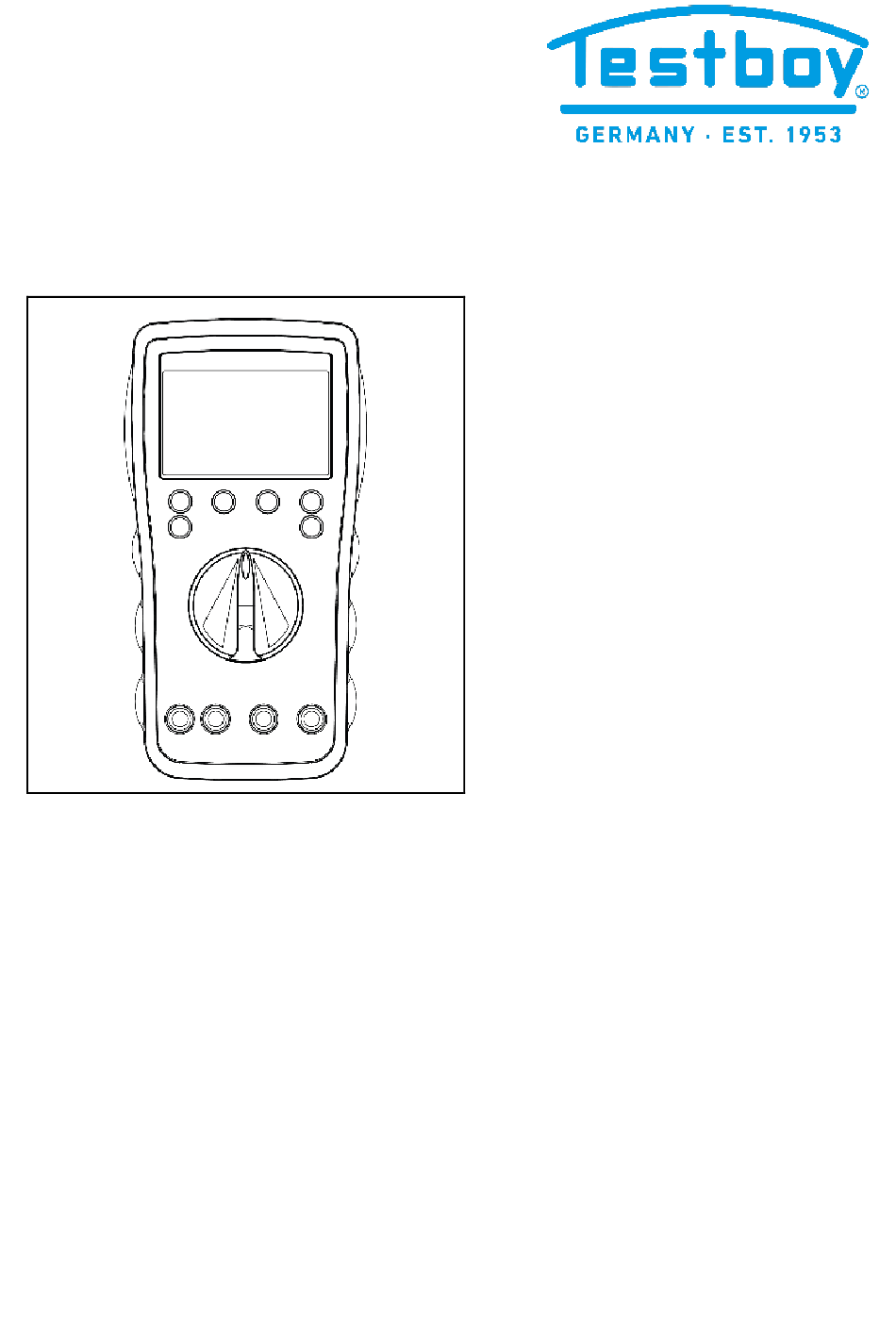

  • Seite 1 Testboy ® TB 4000 Version 1.2...
  • Seite 2 ® Testboy TB 4000 Bedienungsanleitung ® Testboy TB 4000 Operating Instructions ® Testboy TB 4000 Mode d’emploi ® Testboy TB 4000 Manual de instrucciones ® Testboy TB 4000 Manuale dell’utente ® Testboy TB 4000 Bedieningshandleiding...

  • Seite 3: Allgemeine Sicherheitshinweise

    Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban- des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Be- triebsmittel zu beachten. ® Testboy TB 4000...
  • Seite 4 Garantieanspruch! Für Folgeschäden, die daraus resultieren, über- nehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.
  • Seite 5 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Her- steller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer- den, kostenfrei zurückzunehmen und zu recyceln.

  • Seite 6: Bedienung

    Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben. Sicherheitsmaßnahmen Das TB 4000 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um die- sen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung be- achten.

  • Seite 7: Schalter-, Taster- Und Buchsenerklärung

    Display gespeichert. Durch einen langen Tastendruck wird die Displaybeleuchtung eingeschaltet. (11) REL/APO Bei Betätigung der Taste wird die Relativ- Messung aktiviert. Durch einen langen Tas- tendruck können Sie die Auto-Power-Off Funktion aus- bzw. einschalten. (12) Display Zum Ablesen der Messwerte. ® Testboy TB 4000...

  • Seite 8: Bluetooth Aktivieren/Deaktivieren

    Um die Bluetooth Funktion zu aktivieren, muss der SEL/BT Taster für eine längere Zeit ge- drückt werden. Anschließend erscheint auch das BT Logo im Display des TB 4000. Auf glei- chem Wege lässt sich die Bluetooth Funktion wieder abschalten. Mit Hilfe der Testboy Connect App lassen sich die Messwerte per Bluetooth aufnehmen und weiterverarbeiten.
  • Seite 9 1 µA zende Siche- + 3 Digit 60 mA 10 mA rung. 600 mA 100 µA 10 A 10 mA 10 A/1000 V ±3,0 % vom Messbereich + 10 Digit Frequenzbereich: 10 Hz - 1,2 kHz ® Testboy TB 4000...

  • Seite 10: Diodentest

    " einstellen. "SEL"-Taster betätigen. Die schwarze Mess- leitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden. Messbereich Funktion Der integrierte Summer meldet Durchgang unterhalb 50 Ω Leerlaufspannung: 1,0 V ® Testboy TB 4000...
  • Seite 11 "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitun- gen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen. Messbereich Auflösung Genauigkeit 0 – 99 % 0,1 % ±3 % + 2 Digit Überspannungsschutz: 250 V RMS ® Testboy TB 4000...

  • Seite 12: Automatische Abschaltung

    Bei der Messung von nicht sinusförmigen Wellenformen, treten bei Nutzung der True RMS Funktion geringere Messfehler auf, als bei der Nutzung von herkömmlichen Messverfahren. Sinusförmige und nicht- sinusförmige Signale können mit der True RMS Funktion exakt ge- messen werden. ® Testboy TB 4000...

  • Seite 13: Wartung

    Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor. Messkategorie CAT III Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungs- schutz, Hauptanschluss ® Testboy TB 4000...

  • Seite 14: Technische Daten

    Bluetooth 5.0 Low Energy (≤10 mW), 2400 - 2483,5 MHz, ca. 10 m (offene Fläche) Betriebstemperatur 0 °C bis 40 °C Lagertemperatur -10 °C bis 50 °C Abmessungen 183 × 95 × 50 mm Gewicht 410 g inkl. Batterie ® Testboy TB 4000...
  • Seite 76 Testboy GmbH Tel: +49 4441 89112-10 Elektrotechnische Spezialfabrik Fax: +49 4441 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
