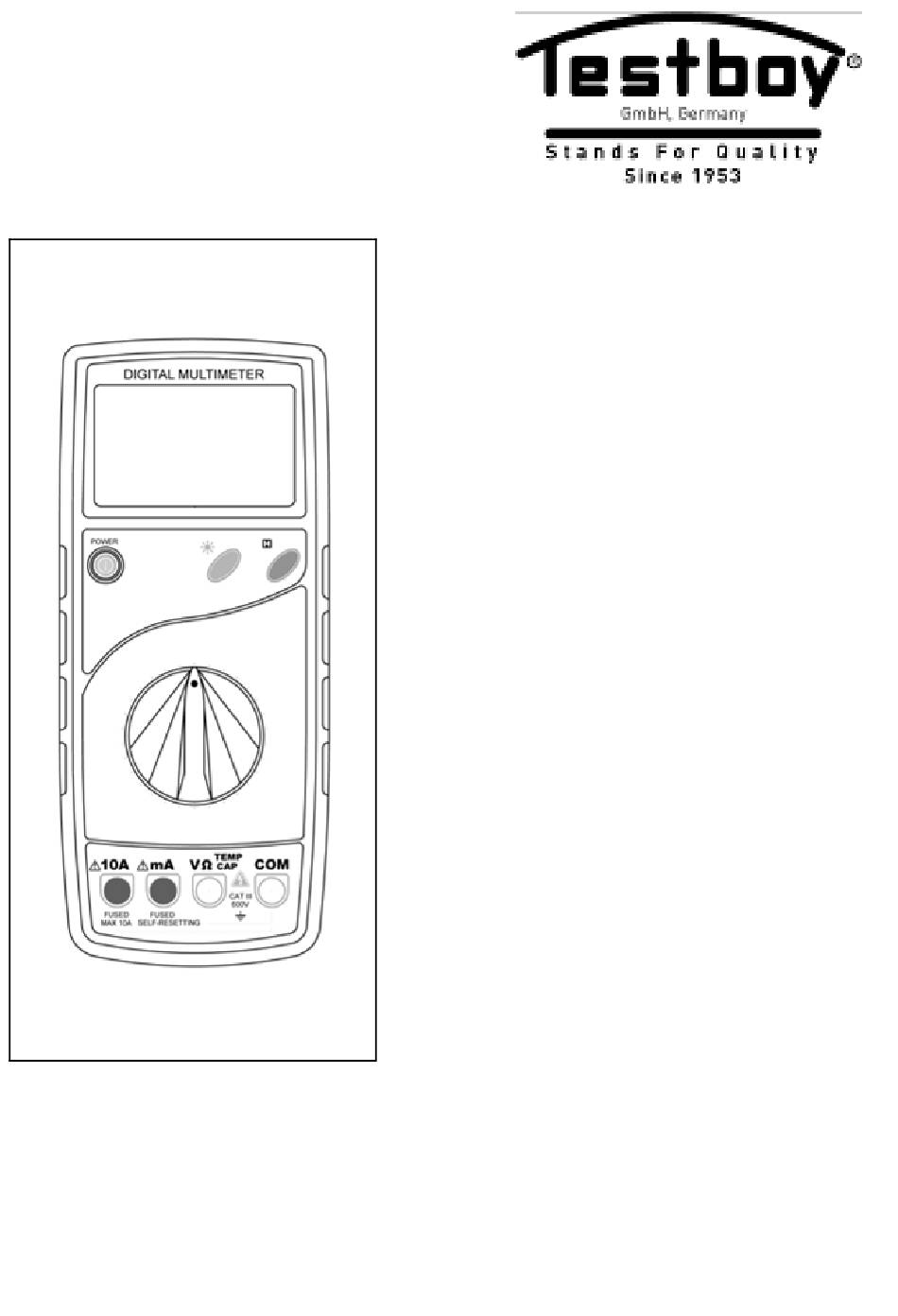

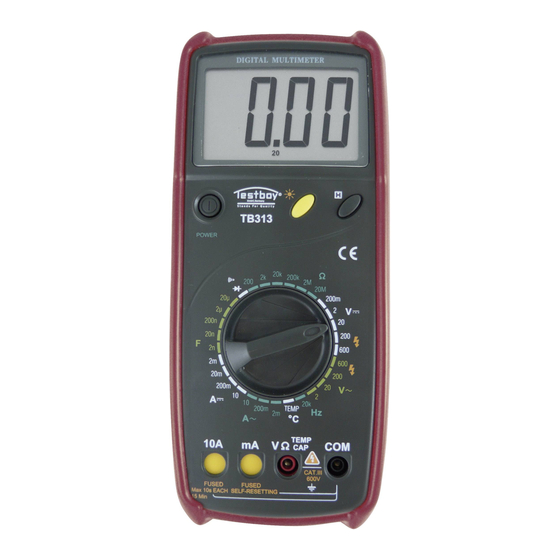

  • Seite 1 Testboy ® TB 313 Version 1.3...
  • Seite 2 ® Testboy TB 313 Bedienungsanleitung ® Testboy TB 313 Operating Instructions ® Testboy TB 313 Mode d’emploi ® Testboy TB 313 Instrucciones de empleo ® Testboy TB 313 lnstruções de serviço ® Testboy TB 313 Istruzioni per l’uso ® Testboy...

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Sicherheitshinweise Sicherheitshinweise Bedienung Einleitung Schalter-, Taster- und Buchsenerklärung Gleichspannungsmessung / V= Wechselspannungsmessung / V~ Gleichstrommessung / A= Wechselstrommessung / A~ Kapazitätsmessung / F Widerstandsmessung / Ω Diodentest Durchgangstest Temperatur Frequenz Wartung Reinigung Batteriewechsel Sicherungswechsel Technische Daten ® Testboy TB 313...

  • Seite 4: Hinweise

    Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Ei- ne andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleis- tungsansprüche des Bedieners gegenüber dem Hersteller. ® Testboy TB 313...

  • Seite 5: Sicherheitshinweise

    Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.

  • Seite 6: Entsorgung Von Gebrauchten Batterien

    Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzu- geben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgerä- ten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektroge- räte die nach diesem Datum verkauft werden, kostenfrei zurückzunehmen und zu re-...

  • Seite 7: Bedienung

    Bedienungsanleitung Holster Temperaturfühler Sicherheitsmaßnahmen Das TB 313 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten. Achtung! Benutzen Sie nur die beigefügten Sicherheits-Messleitungen oder äquivalente Messleitungen, die der richtigen Messkategorie CAT III 600 V genügen.
  • Seite 8 Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor. Messkategorie CAT III Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler. Messkategorie CAT IV Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungs- schutz, Hauptanschluss. ® Testboy TB 313...

  • Seite 9: Schalter-, Taster- Und Buchsenerklärung

    ± 0,5 % v.M.+ 1 Digit 0,001 V 20 V 0,01 V ± 0,5 % v.M.+ 3 Digit 200 V 0,1 V 600 V ± 0,8 % v.M.+ 3 Digit - Eingangswiderstand: 10 MΩ. - Max. Eingangsspannung: 600 V DC. ® Testboy TB 313...

  • Seite 10: Wechselspannungsmessung / V

    - 10A-Bereich ist abgesichert durch F 10 A / 1000 V. - im 10A-Bereich maximale Einschaltdauer beachten! * Zum Schutz vor Überhitzung des Gerätes nach max. 10 Sekunden Messung eine Pause von 15 Minuten zwecks Abkühlung einhalten. ® Testboy TB 313...

  • Seite 11: Wechselstrommessung / A

    Prüfling verbinden. Messergebnis vom Display ablesen. Messbereich Auflösung Genauigkeit 2 nF 1 pF 20 nF 10 pF 200 nF 0,1 nF ± 4 % + 3 Digit 2 µF 1 nF 20 nF 10 nF Die Kondensatoren vor jeder Messung entladen. ® Testboy TB 313...

  • Seite 12: Widerstandsmessung / Ω

    Prüfkreis verbinden. Bei einem Widerstand unter 70 Ω ertönt ein Signal. Wichtig: Achten Sie auf Spannungsfreiheit und entladene Kondensatoren am Mess- kreis. Messbereich Funktion ◦)) Der integrierte Summer meldet Durchgang bis 70 Ω - Messkreisspannung: ca. 2,8 V. ® Testboy TB 313...

  • Seite 13: Temperatur

    Rückseitig befindliche zwei Schrauben entfernen, Batteriefach öffnen und entladene Batterie ent- fernen. Neue Batterie (1 × 9 V Block 6F22) einlegen. Batteriefach aufsetzen und zuschrauben. Verwenden Sie nur die angegebenen Batterien! Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungs- vorschriften! ® Testboy TB 313...

  • Seite 14: Sicherungswechsel

    0 °C bis 40 °C Lagertemperatur -10 °C bis 50 °C Abmessungen 191 × 82 × 37 mm (ohne Holster) 200 × 89 × 38 mm (mit Holster) Gewicht 280 g inkl. Batterie Kategorie CAT III 600 V ® Testboy TB 313...
  • Seite 172 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.Testboy.de Germany info@Testboy.de...
