TESTBOY TB 29 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für TESTBOY TB 29
Inhaltszusammenfassung für TESTBOY TB 29

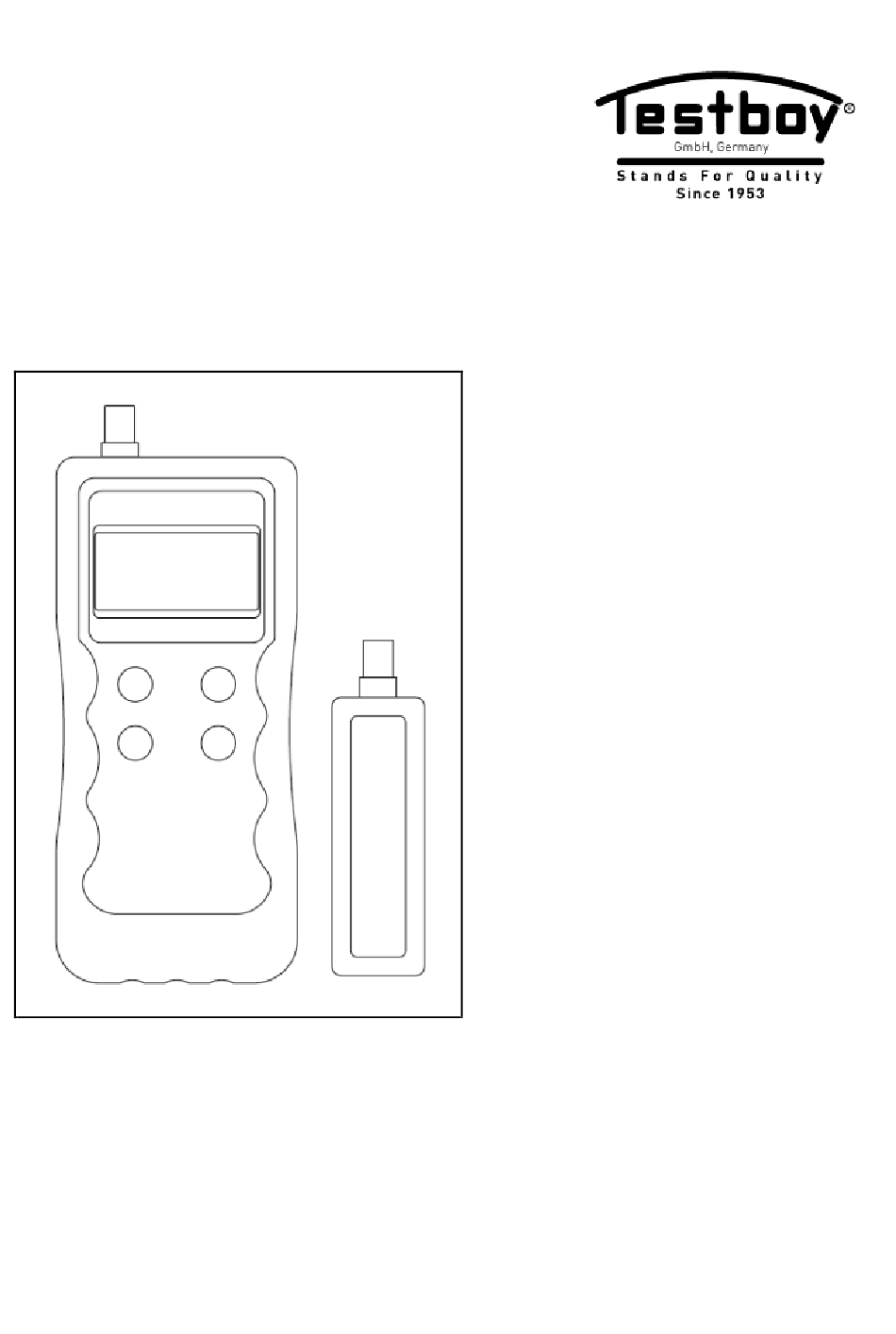

- Seite 1 ® Testboy TB 29 Version 1.1...
- Seite 2 ® Testboy TB 29 Bedienungsanleitung Testboy TB 29 Operating Manual Testboy TB 29 Manuel d'utilisation Testboy TB 29 Manual de instrucciones Testboy TB 29 Manuale utente Testboy TB 29 Bedieningshandleiding...
-
Seite 3: Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen be- stimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller. ® Testboy TB 29... - Seite 4 Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die An- leitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die er- forderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern 2020 © Testboy GmbH, Deutschland. ® Testboy TB 29...
-
Seite 5: Haftungsausschluss
Garantieanspruch! Für Folgeschäden, die daraus resultieren, über- nehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. -
Seite 6: Entsorgung Von Gebrauchten Batterien
Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Mög- lichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgerä- ten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. -
Seite 7: Funktion

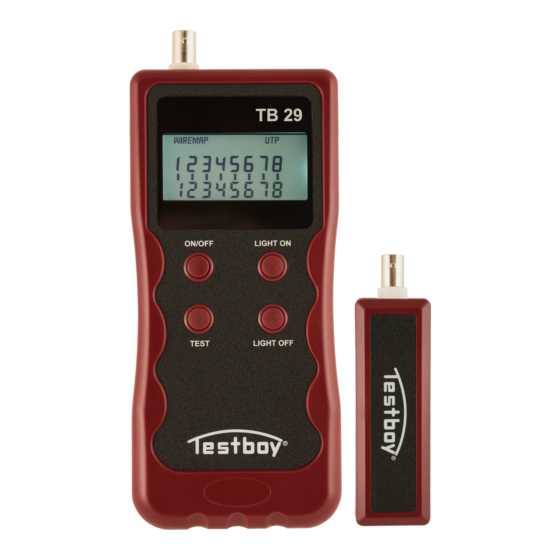

Funktion Funktion Vielen Dank, dass Sie Sich für den Testboy TB 29 entschieden haben. ® Das Testgerät eignet sich als netzwerkfähiger Leitungstester zur Bestimmung der Adern- reihenfolge. Die Adernbelegung wird durch ein Display in verschiedenen Bereichen angezeigt. Das Gerät ist ebenfalls mit weiteren Schnittstellen versehen, um möglichst viele Leitungen tes- ten zu können. -
Seite 8: Erklärung Des Gerätes
4) 1394 Buchse 5) USB Buchse 6) LC-Display 7) ON/OFF Taster 8) Licht ON Taster 9) Licht OFF Taster 10) TEST Taster Empfänger 1) BNC Buchse 2) 1394 Buchse 3) RJ45 Buchse 4) RJ11 Buchse 5) USB Buchse ® Testboy TB 29... -
Seite 9: Bedienung
WICHTIG: Ader „9“ ist bei einem Netzwerkkabeltest die Schirmung. Liegt keine Schirmung an, zeigt das Display „UTP“ und Ader „9“ wird nicht dargestellt. Ist die Schirmung vorhanden, ist „STP“ lesbar und Ader „9“ sollte im Display erschei- nen. ® Testboy TB 29... - Seite 10 Bei gänzlich fehlenden oder unterbrochenen Adern, erscheint beispielsweise solch eine Darstellung: In diesem Beispiel wird deutlich, dass der Sender keine Rückmeldung des Empfängers auf den Adern „3“ und „6“ erhalten hat. Eine unzureichende Kontaktierung oder ein Ka- belbruch sind wahrscheinlich. ® Testboy TB 29...
-
Seite 11: Batteriewechsel /Batteriezustandsanzeige
Legen Sie eine Batterie Typ 9 V Block ein und schließen Sie diese an die Batterieklem- me an. Schließen Sie das Batteriefach. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle! ® Testboy TB 29... -
Seite 12: Technische Daten
Anzeige LC-Display 54 x 26 mm Abmaße Sender L/B/T= 185 / 80 / 32 mm Abmaße Empfänger L/B/T= 107 / 30 / 24 mm Batterien 1 x 9 V Block Betriebstemperatur -10 °C ~ +60 °C ® Testboy TB 29... - Seite 64 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
