Nr. Bauteil
7 Reset-Taste
8 Netzanschluss für das Gerät
9 Netzanschluss für den
optionalen Finisher AB1

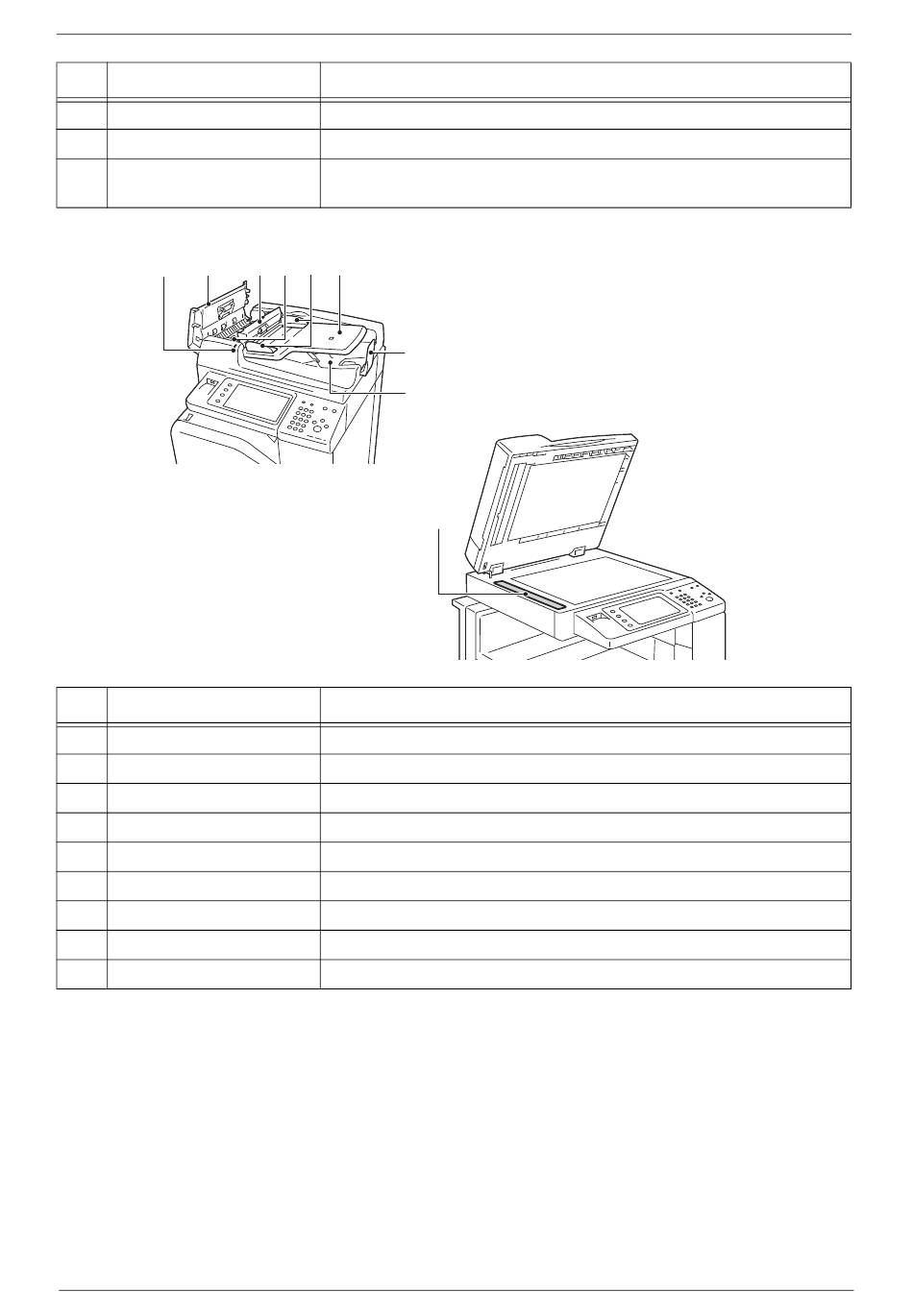

Ansicht von oben (Automatischer Duplex-Vorlageneinzug)
1 2
Nr. Bauteil
1 Bestätigungsanzeige
2 Linke Abdeckung
3 Innenabdeckung
4 Griff
5 Vorlagenführungen
6 Dokumenteneinzugsfach
7 Vorlagenausgabefach
8 Dokumentanschlag
9 Scanfenster
HINWEIS
Schaltet den Drucker automatisch ab, wenn Leckstrom erkannt wird.
Wird mit dem Netzkabel des Druckers verbunden.
Wird mit dem Netzkabel des optionalen Finishers AB1 verbunden.
3 4 5 6
8
7
Leuchtet auf, wenn ein Dokument richtig eingelegt ist.
Öffnen Sie diese Abdeckung, um Papierstaus zu beseitigen.
Öffnen Sie diese Abdeckung, um Papierstaus zu beseitigen.
Drehen Sie an diesem Knopf, um Papierstaus zu beseitigen.
Verwenden Sie diese Führungen, um die Kanten von Vorlagen auszurichten.
Hier legen Sie die Vorlagen ein.
Gescannte Vorlagen werden hier ausgegeben.
Verhindert, dass Dokumentausgaben herausfallen.
Scannt eine geladene Vorlage.
• In diesem Handbuch bezeichnet „Vorlageneinzug" den automatischen Duplex-Vorlageneinzug.
