Der für die Messung der Pulsoxymetrie eingesetzte Sensor besteht aus zwei Leuchtdioden (LED), einer sendet sichtbares
Rotlicht, der andere Infrarotlicht aus. Beide Lichtstrahlen durchqueren den Finger und treffen auf einen Fotodetektor. In
Abhängigkeit der Hämoglobin-Konzentration wird ein Teil des den Finger durchquerenden Lichtes vom Blut und dem weichen
Gewebe absorbiert. Das Ausmaß des absorbierten Lichtes hängt, für jede Frequenz, vom Grad der Oxygenierung des
Hämoglobins ab.
Dieses Messprinzip garantiert hohe Genauigkeit und Reproduzierbarkeit ohne Notwendigkeit einer Kalibrierung.
Der Sensor kann mit Isopropylalkohol desinfiziert werden.
Zur Energieversorgung des Speichers wird eine 3.6V-Lithium-Batterie verwendet.

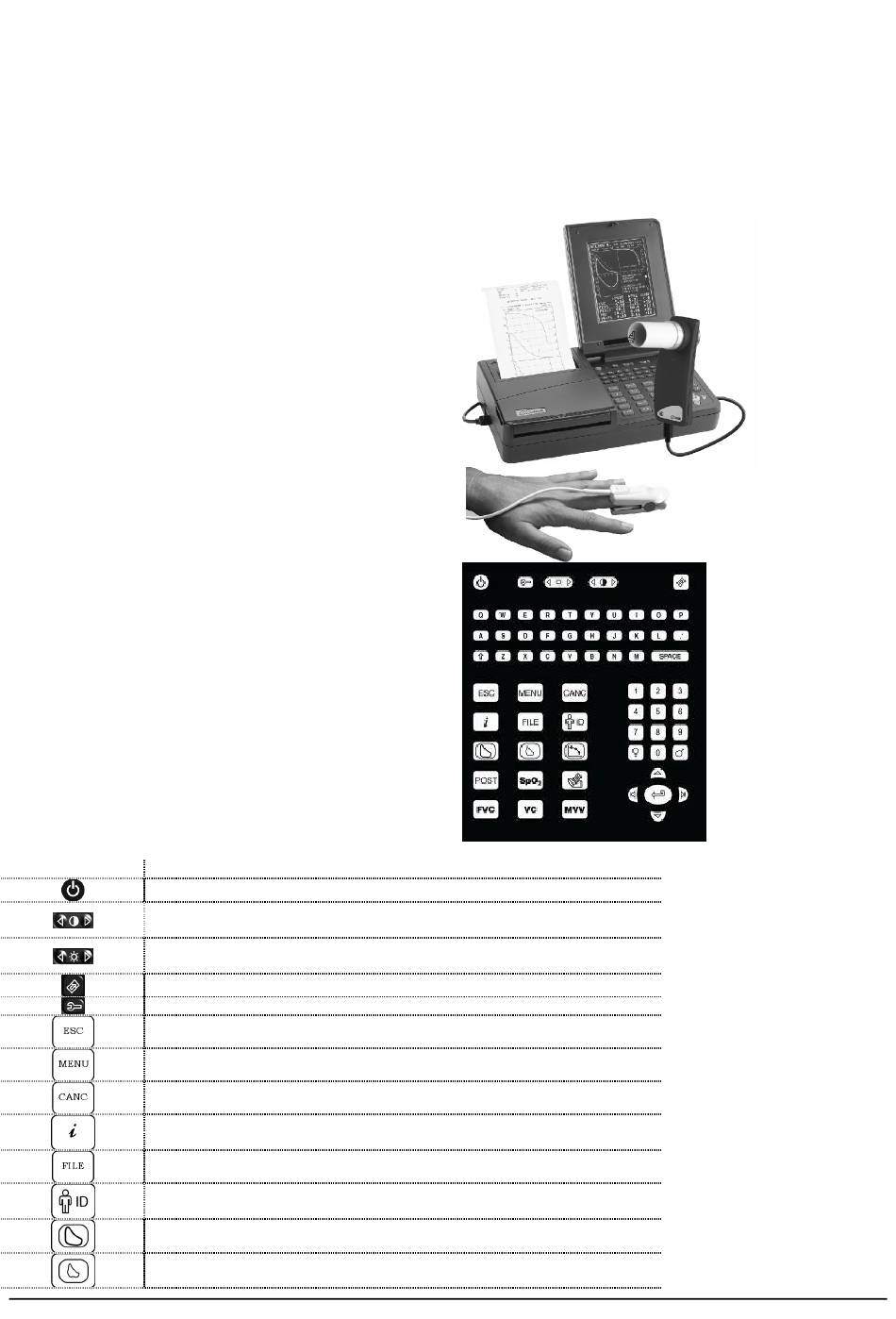

2.1
E
RLÄUTERUNG SPIROLAB
1. Sensor miniflowmeter
2. Behälter für thermisches Papier
3. Fach für Sensor
4. Bildschirm
5. Tastatur
6. Pulsoxymetrie-Sensor
2.2
SYMBOL
Ein / Aus (on/off)
Reguliert den Bildschirmkontrast. Mehrmals die Taste drücken, um die
Einstellung fortzuführen
Reguliert die Bildschirmhelligkeit. Mehrmals die Taste drücken, um die
Einstellung fortzuführen
Befördert thermisches Druckerpapier
Kontrolliert die Funktionen Hardware/Software
Unterbricht den laufenden Vorgang
Wählt das Menü
Korrigiert / löscht den zuletzt eingegebenen Wert
Informationen hinsichtlich der möglichen Optionen
Visualisiert die Daten im Archiv
Zum Eingeben / ändern der Patientendaten
Zeigt den besten Test
Zeigt den letzten Test
spirolab III –Bedienungsanleitung Schlüssel
III
T
ASTATUR
BESCHREIBUNG
4
4
1
1
5
5
2
2
3
3
6
6
REV 1.7
Seite 18/54
