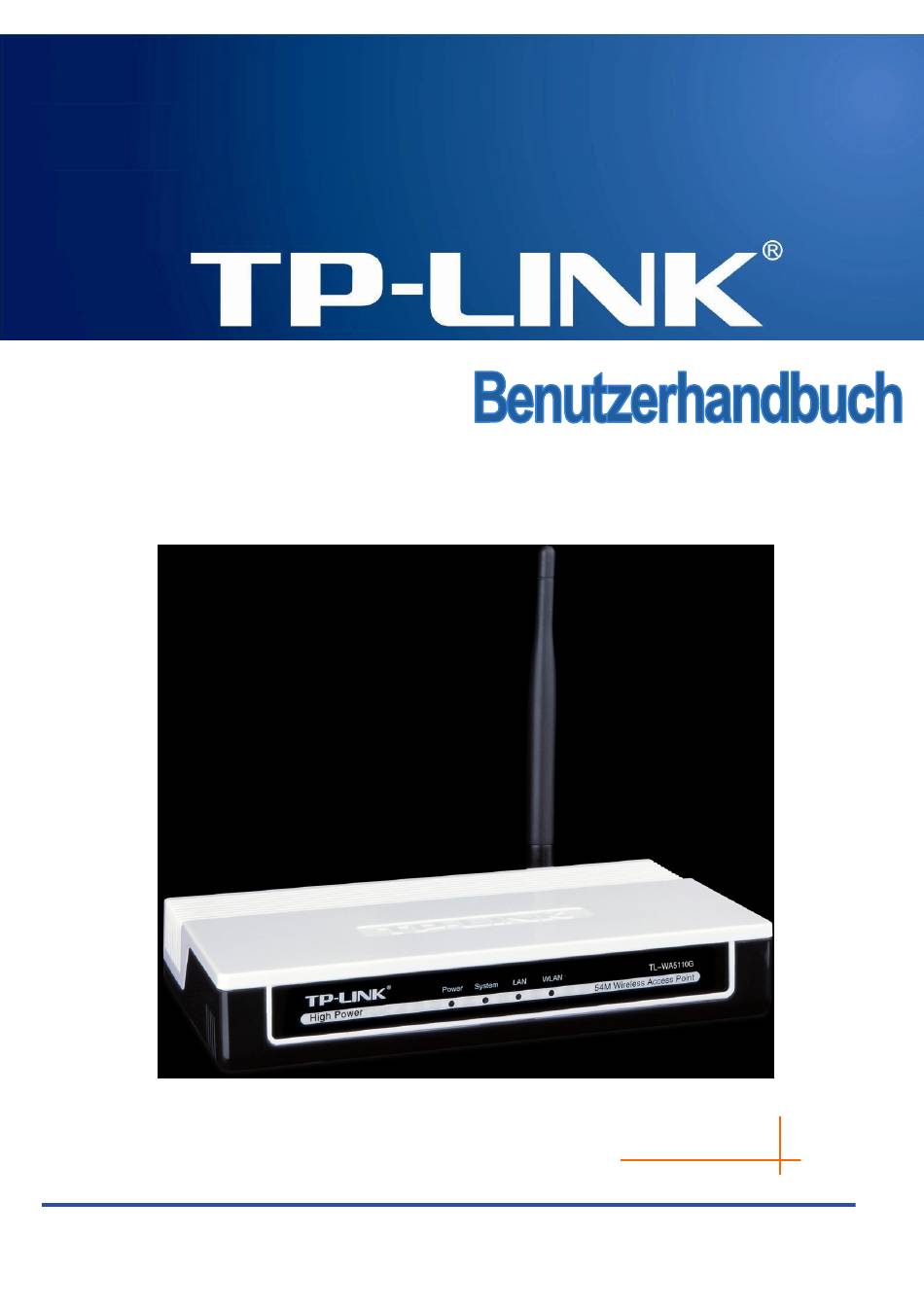

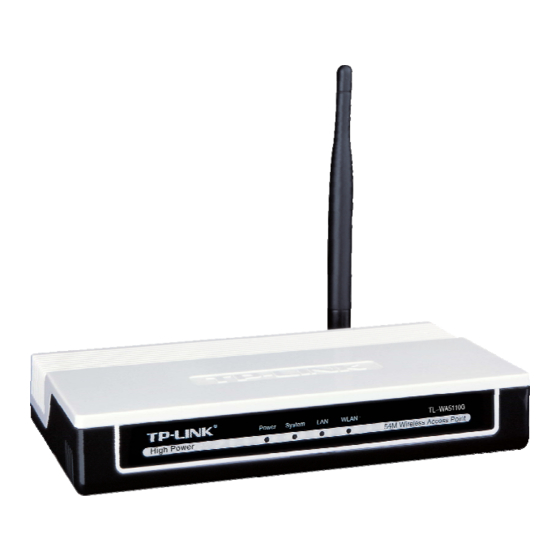

- Seite 1 TP-LINK TECHNOLOGIES CO., LTD TL-WA5110G 54M-Hochleistungs-Accesspoint Rev: 1.0.0 1910010154 TP-LINK TECHNOLOGIES CO., LTD. South Building, No.5 Keyuan Road, Central Zone, Science & Technology Park, Nanshan, Shenzhen, P. R. China...
- Seite 2 Warenzeichen von TP-LINK TECHNOLOGIES CO., LTD. Andere Marken- und Produktnamen sind Warenzeichen oder registrierte Warenzeichen ihrer entsprechenden Halter. Keines der beschriebenen Teile darf ohne Erlaubnis von TP-LINK TECHNOLOGIES CO., LTD. in irgendeiner Form oder durch irgendein Mittel reproduziert oder gebraucht werden, wie beispielsweise Übersetzung, Transformation oder Adaption.
-
Seite 3: Fcc Statement
TP-LINK TECHNOLOGIES CO., LTD FCC-STATEMENT Dieses Gerät wurde getestet und entspricht den Spezifikationen eines B-Klasse-Gerätes laut Teil 15 der FCC-Reglementierung. Diese Spezifikationen sollen gegen schädliche Einwirkungen des Geräts in einer häuslichen Umgebung schützen. Dieses Gerät erzeugt und benutzt Funksignale und kann, falls es nicht sachgemäß und den Anweisungen entsprechend installiert wird, Funkkommunikation stören. - Seite 4 TP-LINK TECHNOLOGIES CO., LTD Nationale Beschrä nkungen 2400,0..2483,5 MHz Land Beschränkung Grund/Bemerkung Es ist eine allgemeine Genehmigung für Betrieb Bulgarien Freien öffentlichen Plätzen erforderlich. Militärische Ortungsdienste benutzen dieses Betrieb Freien Band. Es wurden bereits Maßnahmen getroffen, begrenzt eine WLAN-Betrieb überhaupt...
- Seite 5 TP-LINK TECHNOLOGIES CO., LTD KONFORMITÄ TSDEKLARATION Für das Gerät Produktbeschreibung: 54M-Hochleistungs-Accesspoint Modellnr.: TL-WA5110G Handelsmarke: TP-LINK erklären wir, dass dieses Produkt sä mtliche auf dieses anwendbare technische Restriktionen innerhalb folgender Betriebsvorschriften erfü llt: Vorschrift 1999/5/EC Das oben erwä hnte Produkt ist konform mit folgenden Standards bzw. Standarddokumenten: ETSI EN 300 328 V1.7.1: 2006...
-
Seite 6: Inhaltsverzeichnis
INHALTSVERZEICHNIS Verpackungsinhalt ......................... 1 Kapitel 1. Produktübersicht ..................... 2 Produkt ..........................2 Merkmale .................... 错误！未定义书签。 Konventionen ........................3 Kapitel 2. Hardwareinstallation ....................4 2.1. Vorderseite ..................错误！未定义书签。 2.2. Rückseite .................... 错误！未定义书签。 2.3. Systemvoraussetzungen ....................5 2.4. Umgebungsvoraussetzungen.................... 5 2.5. Das Gerät anschließen ...................... 5 Kapitel 3. - Seite 7 4.7.2 DHCP-Client-Liste ....................... 33 4.7.3 Adressreservierung ...................... 34 WLAN-Einstellungen ................错误！未定义书签。 Forwarding ........................36 4.9.1 Virtuelle Server ......................36 4.9.2 Port-Triggering ......................38 4.9.3 DMZ ..........................39 4.9.4 UPnP ..........................40 4.10 Sicherheit ......................... 41 4.10.1 Firewall ........................41 4.10.2 IP-Adressfilterung .....................
- Seite 8 Netzwerk .......................... 62 WLAN ..........................63 5.6.1 Grundeinstellungen ...................... 63 5.6.2 WLAN-Modus ....................... 64 5.6.3 Sicherheitseinstellungen ....................69 5.6.4 MAC-Filterung ......................72 5.6.5 WLAN-Statistiken ......................74 5.6.6 Entfernungseinstellung ....................75 5.6.7 Antennenausrichtung ..............错误！未定义书签。 5.6.8 Durchsatzmonitor ................错误！未定义书签。 DHCP ..........................76 5.7.1 DHCP-Einstellungen ....................
-
Seite 9: Verpackungsinhalt
Ein AC/DC-Adapter für den 54M-Hochleistungsaccesspoint TL-WA5110G Ein Leistungsinjektor Schnellinstallationsanleitung Eine CD für den 54M-Hochleistungsaccesspoint TL-WA5110G mit: Diesem Handbuch Weiteren hilfreichen Informationen Bemerkung: Bitte stellen Sie sicher, dass die Verpackung oben stehende Dinge beinhaltet. Ist etwas davon... -
Seite 10: Kapitel 1. Produktübersicht
System) oder als Repeater arbeiten. Mit den größtmöglichen Sicherheitsvorkehrungen ermö glicht der 54M-Hochleistungsaccesspoint TL-WA5110G mehrfache Absicherung Ihres WLANs. Er kann auf Befehl die SSID (WLAN-Name) geheimhalten, so dass nur Clients, denen die SSID bekannt ist, eine Verbindung herstellen können. Der Accesspoint unterstützt 64/128/152-Bit-WEP-Verschlüsselung und WPA/WPA2- bzw. -
Seite 11: Konventionen
Unterstützt Konfigurationssicherung und -wiederherstellung sowie Firmwareupgrade. Unterstützt Webmanagement. 1.3 Konventionen Die Begriffe „AP“, „TL-WA5110G“ und „Gerät“ bezeichnen in diesem Handbuch den 54M-Hochleistungsaccesspoint TL-WA5110G. In den Bildern sichtbare Parameter sind lediglich beispielhaft und können sich von der konkreten Situation unterscheiden. -
Seite 12: Kapitel 2. Hardwareinstallation
Kapitel 2. Hardwareinstallation 2.1. Vorderseite Die Vorderseite des TL-WA5110G verfü gt über mehrere LEDs, die ü ber Verbindungen informieren. Von links nach rechts gesehen, beschreibt Tabelle 2-1 die LEDs auf der Vorderseite des Routers. Bild 2-1 Vorderseite Bedeutung der LEDs:... -
Seite 13: Systemvoraussetzungen
Mittels des Reset-Schalters: Drücken und halten Sie den Schalter 5 Sekunden. Der AP wird neu starten, nachdem die System-LED 5mal aufgeblinkt hat. Mittels des Reset-Schalters: Schalten Sie den AP aus. Dann schalten Sie ihn ein, während der Reset-Schalter gedrü ckt ist. Wenn die System-LED 3 Sekunden geleuchtet hat, können Sie den Reset-Schalter loslassen. - Seite 14 Verbinden Sie den Breitbandrouter mit dem AP und schalten Sie beide an. Verbinden Sie einen PC mit Ihrem WLAN, installieren Sie auf diesem TP-LINK-WLAN-Adapter. Bild 2-3 Um eine Infrastruktur mit dem AP im Modus „AP Client Router“, wie im Bild 2-4 zu sehen ist, aufzubauen, folgen Sie bitte diesen Schritten: Stellen Sie sicher, dass Sie über drahtlosen Internetzugang von Ihrem WISP (Wireless...
-
Seite 15: Kapitel 3. Schnellinstallationsanleitung
Diese Anweisungen ermö glichen es Ihnen, Ihre PCs so zu konfigurieren, dass sie in der Lage sind, mit dem AP Kontakt aufzunehmen. Die Standard-IP-Adresse des TL-WA5110G ist 192.168.1.1. Die zugehörige Subnetzmaske ist 255.255.255.0. Diese Werte kö nnen Ihren Wü nschen entsprechend geändert werden, doch wird in diesem Beispiel von den Standardwerten ausgegangen. -
Seite 16: Schnellinstallation
Internet zu verbinden. Mittels eines Webbrowsers (Internet Explorer ® oder Netscape Navigator) kann der TL-WA5110G einfach eingerichtet und verwaltet werden. Öffnen Sie Ihren Webbrowser und geben Sie die IP-Adresse Ihres APs ein (Standard: 192.168.1.1). Das in Bild 3-3 sichtbare Login-Fenster erscheint. - Seite 17 Bild 3-4 Login-Fenster Bemerkung: Kommt dieses Fenster nicht, ist Ihr Webbrowser zur Benutzung eines Proxys konfiguriert. Im Fall des Internet Explorers kann dies folgendermaßen abgestellt werden: Klicken Sie im Menü auf Tools > Internetoptionen > Verbindungen > LAN-Einstellungen. Hierin entfernen Sie das Hä kchen für Proxy und bestätigen Sie mit OK.
- Seite 18 Bild 3-6 Auswahl der Betriebsart Bemerkung: Der AP unterstützt drei Betriebsarten, um mehrere Benutzer auf das Internet zugreifen zu lassen: “AP Client Router“, „AP Router“ und „AP“. Im Modus „AP Client Router“ kann ü ber einen WISP auf das Internet zugegriffen werden. Im Modus „AP Router“ greift der AP über ein ADSL- oder Kabelmodem auf das Internet zu.
- Seite 19 Bild 3-9 Schnellinstallation - Statische IP-Adresse Bemerkung: Die IP-Parameter sollten Sie von Ihrem ISP erhalten haben. IP Address: Dies ist Ihre externe IP-Adresse, wie sie von anderen Benutzern gesehen wird. Subnet Mask: Die Subnetzmaske wird für die WAN-IP-Adresse benutzt. Im Normalfall ...
- Seite 20 Beispielsweise bezeichnen „TP-LINK“ „tp-link“ unterschiedliche Netze. Region: Geben Sie Ihren Standort an. Das WLAN in einer anderen als der hier angegebenen Region zu betreiben, kö nnte gegen Gesetze verstoßen. Channel: Der zu benutzende Kanal. Hiermit legen Sie die Betriebsfrequenz fest.
-
Seite 21: Kapitel 4. Gerätekonfiguration In Den Modi „Ap Client Router" Und „Ap Router
Kapitel 4. Gerätekonfiguration in den Modi „AP Client Router“ und „AP Router“ Dieses Kapitel beschreibt die Konfiguration einiger fortgeschrittener Einstellungen Ihres APs mittels des Web-Interfaces. Die folgenden Erlä uterungen gehen davon aus, dass das Gerät sich im Modus „AP Client Router“ befindet. 4.1 Einloggen Nach dem erfolgreichen Login kö... - Seite 22 Bild 4-1 Status Dieses Feld zeigt die aktuellen LAN-Einstellungen und -informationen, inklusive MAC-Adresse, IP-Adresse und Subnetzmaske. Wireless Hier sehen Sie Grundinformationen zum WLAN und den WLAN-Status: Aktivität, SSID, Kanal, Modus, MAC-Adresse und IP-Adresse. Diese Parameter beziehen sich auf den WAN-Port des Routers: MAC-Adresse, IP-Adresse, Subnetzmaske, Standardgateway und DNS-Server.
-
Seite 23: Schnellinstallation
Traffic Statistics Hier sehen Sie die Trafficstatistiken des Routers. System Up Time Die verstrichene Zeit seit dem letzten Start des Routers. 4.3 Schnellinstallation Bitte lesen Sie Kapitel 3.2: „Schnellinstallation“. 4.4 Betriebsart Der AP unterstützt drei Betriebsarten: AP Client Router, AP Router und AP. Bitte wählen Sie die gewünschte aus. -
Seite 24: Wan
Bild 4-4 LAN MAC Address: Die MAC-Adresse des Routers auf LAN-Ebene. Kann nicht geä ndert werden. IP Address: Hier kann die IP-Adresse des Routers geä ndert werden. Standard: 192.168.1.1. Subnet Mask: Dieser Code bestimmt die Größe Ihres Netzes. Normalerweise hat sie den ... - Seite 25 Bild 4-5 WAN - Dynamische IP-Adresse Diese Seite zeigt die WAN-IP-Parameter, die dynamisch durch Ihren ISP zugewiesen werden: IP-Adresse, Subnetzmaske, Standardgateway usw.. Klicken Sie auf Renew, um die IP-Parameter neu von Ihrem ISP zu beziehen. Klicken Sie Release, um die IP-Parameter freizugeben.
- Seite 26 Bild 4-6 WAN - Statische IP-Adresse Die Parameter müssen folgendermaßen eingegeben werden: IPAddress: Geben Sie die IP-Adresse, die Sie von Ihrem ISP erhalten haben, ein. Subnet Mask: Geben Sie die Subnetzmaske, die Sie von Ihrem ISP erhalten haben, ein. ...
- Seite 27 Bild 4-7 WAN - PPPoE User Name und Password: Geben Sie die vom ISP bereitgestellte Kombination aus Benutzernamen und Passwort ein. Hier wird zwischen Groß- und Kleinschreibung unterschieden. Connect on Demand: Der Router kann so konfiguriert werden, dass er nach einer ...
-
Seite 28: Mac-Clone
getrennt, wenn auf Ihrem Computer Software läuft, die selbstständig auf das Internet zugreift. Klicken Sie auf Connect, um sich einzuwählen und auf Disconnect, um die Verbindung augenblicklich zu trennen. Klicken Sie auf Advanced Settings, um die fortgeschrittenen Optionen einzustellen. Die in Bild 4-8 gezeigte Seite wird sichtbar: Bild 4-8 PPPoE Fortgeschrittene Einstellungen Packet MTU:... -
Seite 29: Wlan
Bild 4-9 MAC-Adressen-Clone Einige ISPs erfordern, dass Sie die MAC-Adresse Ihres LAN-Adapters bei ihnen registrieren, damit Sie eine Verbindung bekommen. Dieser Wert muss in der Regel nicht geändert werden. WAN MAC Address: Hier sehen Sie die aktuelle MAC-Adresse des WAN-Ports. Benötigt ... - Seite 30 Beispielsweise bezeichnen „TP-LINK“ „tp-link“ unterschiedliche Netze. Region: Geben Sie Ihren Standort an. Das WLAN in einer anderen als der hier angegebenen Region zu betreiben, kö nnte gegen Gesetze verstoßen. Falls Ihr Land/Ihre Region nicht aufgefü hrt ist, wenden Sie sich bitte an die zuständigen Behörden.
- Seite 31 Bild 4-12 WLAN-Modus Bemerkung: Im Modus „AP Client Router“ ist nur der Client-Modus verfügbar, wie in Bild 4-12 ersichtlich, während im Modus „AP Router“ nur der Accesspoint-Modus wie in Bild 4-14 zu sehen mö glich ist. Access Point: Der Accesspoint-Modus erlaubt es WLAN-Geräten, auf den Router ...
- Seite 32 SSID: Geben Sie die SSID des APs, auf den Sie zugreifen möchten, ein. MAC of AP: Geben Sie die MAC-Adresse des APs, auf den Sie zugreifen möchten, ein. Bemerkung: Nach Klicken auf Save wird das Gerät automatisch neu starten. Ein Klick auf Survey zeigt die Liste der gefundenen WLANs wie in Bild 4-13.
-
Seite 33: Sicherheitseinstellungen
Bild 4-14 WLAN-Einstellungen im Modus „AP“ 4.6.3 Sicherheitseinstellungen Es kann eine der folgenden Sicherheitseinstellungen gewählt werden:... - Seite 34 Bild 4-15 WLAN-Sicherheit Disable Security: Die WLAN-Sicherheitsfunktion kann ein- und ausgeschaltet werden. Ist diese Option aktiv, können WLAN-Clients Verbindung zu dem Gerät herstellen, ohne dass diese verschlüsselt ist. Es wird wärmstens empfohlen, eine Option zum Aktivieren der Verschlüsselung auszuwählen. WEP: 802.11-WEP-Sicherheit.
- Seite 35 Key Type: Hier kann die WEP-Schlüssellänge eingestellt werden. Gü ltige Werte sind 64 Bit, 128 Bit und 152 Bit. „Disabled“ bedeutet, dass der WEP-Schlüsseleintrag ungü ltig ist. 1). Bei 64-Bit-Verschlüsselung mü ssen entweder 10 Hexadezimalziffern (0..9, A..F; der Wert 0 ist nicht erlaubt) oder 5 ASCII-Zeichen eingegeben werden. 2).
-
Seite 36: Mac-Filterung
4.6.4 MAC-Filterung Die MAC-Adressen-Filterung wird auf der Seite, die in Bild 4-16 dargestellt ist, konfiguriert. Bild 4-16 MAC-Adressen-Filterung Mittels der MAC-Adressen-Filterung können Sie kontrollieren, welche WLAN-Stationen auf den Router zugreifen. Die Berechtigung ist abhängig von der jeweiligen Client-MAC-Adresse. MAC Address: Die MAC-Adresse der WLAN-Station, auf die Sie zugreifen wollen. ... - Seite 37 Beispiel einer MAC-Adresse: 00-0A-EB-B0-00-0B. Geben Sie in das Feld Description eine Beschreibung des Geräts ein, z.B.: WLAN-Station 1. Privilege: Hier können die Privilegien des Eintrags eingestellt werden. Es kann gewählt werden zwischen Allow, Deny, 64-bit, 128-bit und 152-bit. WEP Key: Ist im Feld Privilege 64-bit, 128-bit oder 152-bit angegeben, geben Sie eine Kombination von Hexadezimalziffern (0..9, A..F) der angegebenen Lä...
-
Seite 38: Wlan-Statistiken
eintragen. Wä hlen Sie 128-bit in der Privilege-Liste und geben Sie in das Feld WEP Key 2F34D20BE2E54B326C5476586A ein. Wä hlen Sie Enabled in der Liste Status. Klicken Sie Save und dann Return. 7. Die Filterregelliste sollte nun so aussehen: Bemerkungen: 1) Wä... -
Seite 39: Antennenausrichtung
Bild 4-19 Entfernungseinstellung Distance: Geben Sie die Reichweite in Kilometern mit max. einer Nachkommastelle an. Falsche Angaben resultieren in instabilen oder unnötig langsamen Verbindungen. Optimal ist es, hier einen Wert von 110% der tatsächlichen Entfernung anzugeben. Für den Gebrauch in Gebäuden ist der Standardwert zu benutzen. Speichern Sie mit einem Klick auf Save. -
Seite 40: Dhcp
Bild 4-21 WLAN-Durchsatz Rate: Die Maßeinheit des Durchsatzes. Run Time: Die Zeit, die seit dem Start der Funktion vergangen ist. Transmit: Information ü ber die gesendeten Daten. Receive: Information über die empfangenen Daten. Klicken Sie Start, um den Durchsatzmonitor zu starten und Stop, um ihn anzuhalten. 4.7 DHCP Bild 4-22 DHCP-Menü... -
Seite 41: Dhcp-Client-Liste
Bild 4-23 DHCP-Einstellungen DHCP Server: Hier kann der DHCP-Server aktiviert (Enable) oder deaktiviert (Disable) werden. Ist der DHCP-Server deaktiviert, muss im LAN entweder ein anderer DHCP-Server vorhanden sein oder die Computer müssen manuell konfiguriert werden. Start IP Address: In diesem Feld muss die erste zu vergebende IP-Adresse stehen. ... -
Seite 42: Adressreservierung
Bild 4-24 DHCP-Client-Liste ID: Der Index des DHCP-Clients Client Name: Der Hostname des DHCP-Clients MAC Address: Die MAC-Adresse des DHCP-Clients Assigned IP: Die IP-Adresse, die der Router dem DCHP-Client zugewiesen hat. Lease Time: Die Zeit, die der DHCP-Client die aktuelle IP-Adresse noch behalten kann. ... -
Seite 43: Wlan-Einstellungen
Bild 4-26 Adressreservierungseintrag hinzufü gen oder bearbeiten Um einen bestehenden Eintrag zu bearbeiten oder zu löschen: Wä hlen Sie den betreffenden Eintrag aus. Klicken Sie Modify im Fall, dass Sie ihn bearbeiten wollen oder Delete, falls er gelöscht werden soll. Klicken Sie Save. -
Seite 44: Forwarding
Disable short preamble: Kurze Präfixe deaktivieren und nur lange Prä fixe benutzen. Wird 802.11b verwendet, wird dieser Parameter ignoriert, da es nur lange Präfixe unterstützt. Es wird nicht empfohlen, diese Einstellung zu ändern. RTS Threshold: RTS-/CTS-Grenzwert. Dies stellt die Paketgrö ße dar, die verwendet wird, ... - Seite 45 Status: Der Status dieser Forwarding-Regel: Aktiv (Enabled) oder inaktiv (Disabled). Modify: Bearbeiten (Modify) oder Löschen (Delete) eines Eintrages. Um einen neuen Eintrag anzulegen, folgen Sie bitte diesen Schritten: Klicken Sie Add New… auf der Seite Virtual Servers (Bild 4-30). Wä...
-
Seite 46: Port-Triggering
Setzen Sie den Port des virtuellen Servers auf den Wert 80, muss der Port für das Remotemanagement auf System Tools –> Remote Management zu einem von 80 verschiedenen Wert gesetzt werden, z.B. 8080. Andernfalls kommt es zu Konflikten bei der Deaktivierung des virtuellen Servers. -
Seite 47: Dmz
Wä hlen Sie unter Incoming Protocol das Protokoll, mit dem die Antwort geschickt wird. Mögliche Werte: TCP, UDP oder ALL. Stellen Sie Status auf Enable. Klicken Sie Save, um die neue Regel zu speichern. Bild 4-32 Triggereintrag hinzufügen oder bearbeiten Unter Common Applications finden Sie eine Auflistung häufig benutzter Dienste. -
Seite 48: Upnp
Bild 4-33 DMZ Um einen Computer zum DMZ-Server zu machen: Stellen Sie Current DMZ Status auf Enable. Geben Sie die IP-Adresse des lokalen PCs, der der DMZ-Host werden soll, in das Feld DMZ Host IP Address ein. Klicken Sie Save. ... -
Seite 49: Sicherheit
Klicken Sie Disable, um UPnP zu deaktivieren. Klicken Sie Refresh, um die Ansicht der aktuellen UPnP-Einstellungen zu aktualisieren. 4.10 Sicherheit Bild 4-35 Das Sicherheit-Menü Im Sicherheitsmenü gibt es fünf Untermenüs (siehe Bild 4-35): Firewall, IP Address Filtering, Domain Filtering, MAC Address Filtering und Advanced Security. Konfigurieren Sie die Einstellungen der Untermenüs, indem Sie den entsprechenden Link anklicken. -
Seite 50: Ip-Adressfilterung
4.10.2 IP-Adressfilterung Die IP-Adress-Filterungsfunktionalität ermöglicht die Kontrolle des Internetzugriffs bestimmter LAN-Benutzer, basierend auf deren IP-Adressen. Die IP-Adressfilterung wird auf der Seite in Bild 4-37 konfiguriert: Bild 4-37 IP-Adressfilterung Um die IP-Adressfilterung nicht zu benutzen, behalten Sie die Standardeinstellung bei (Disabled). Um eine IP-Adressfilterregel zu erstellen, aktivieren Sie Enable Firewall und Enable IP Address Filtering auf der Firewall-Seite. -
Seite 51: Domain-Filterung
WAN-IP-Adressen ein, z.B. „61.145.238.6“ und „61.145.238.47“. Ein Freilassen des Feldes wird als Wildcard gewertet. 5. WAN Port: Geben Sie einen WAN-Port(bereich) ein, z.B. „25“ und „110“. Ein Freilassen des Feldes wird als Wildcard gewertet. 6. Protocol: Wä hlen Sie aus, welches Protokoll benutzt werden soll: TCP, UDP oder ALL (alle vom Router unterstützten Protokolle). - Seite 52 Bild 4-39 Domain-Filterung Bevor Sie einen Domänenfiltereintrag anlegen, stellen Sie sicher, dass auf der Seite Firewall die Einträge Enable Firewall und Enable Domain Filtering ausgewählt sind. Um einen Domänenfiltereintrag anzulegen, klicken Sie Add New…. Die Seite „Add or Modify a Domain Filtering entry“...
-
Seite 53: Mac-Adressfilterung
Beispiel: Wollen Sie, dass sä mtlichen PCs in Ihrem Netz der Zugriff auf die Webseiten www.xxyy.com.cn und www.aabbcc.com sowie allen Webseiten mit „.net“ verwehrt wird und alle anderen Webseiten uneingeschränkt zugänglich sind, sollten Sie folgende Filterliste anlegen: 4.10.4 MAC-Adressfilterung Ähnlich der IP-Adressfilterung kö nnen Sie mit der MAC-Adressfilterung (Seite wie in Bild 4-41) den Internetzugriff von Benutzern Ihres Netzes basierend auf deren MAC-Adresse kontrollieren. -
Seite 54: Fortgeschrittene Sicherheit
Um weitere Einträge hinzuzufügen, wiederholen Sie die Schritte 1 bis 4. Sind Sie fertig, klicken Sie Back. Um einen bestehenden Eintrag zu bearbeiten oder zu löschen, folgen Sie bitte diesen Schritten: Klicken Sie Modify im Fall, dass Sie den Eintrag bearbeiten wollen. Soll der Eintrag gelö scht werden, klicken Sie Delete. - Seite 55 Bild 4-43 Fortgeschrittene Sicherheitseinstellungen Packets Statistic interval (5 ~ 60): Dieser Wert legt die Intervalllänge der Paketstatistik fest. Das Ergebnis dieser Statistik dient zur Auswertung bei der Erkennung von SYN Flood, UDP Flood und ICMP-Flood. Gültig sind Werte von 5 bis 60, Standardwert ist 10. DoS Protection: Schutz vor DoS-Angriffen aktivieren (Enable) oder deaktivieren (Disable).
-
Seite 56: Statisches Routing
Klicken Sie Save, um die Einstellungen zu speichern. Klicken Sie auf Blocked DoS Host Table, um die Liste der geblockten DoS-Angreiferhosts anzusehen. Diese könnte aussehen wie in Bild 4-44: Bild 4-44 Liste der vereitelten DoS-Angriffe Diese Seite zeigt die IP-Adressen (Host IP Address) und die MAC-Adressen (Host MAC Address) der durch den Router geblockten Hosts. -
Seite 57: Dynamisches Dns
Bild 4-46 Eintrag einer statischen Route hinzufü gen oder bearbeiten Um einen bestehenden Eintrag zu bearbeiten oder zu löschen, folgen Sie bitte diesen Schritten: Klicken Sie Modify im Fall, dass Sie den Eintrag bearbeiten wollen. Soll der Eintrag gelö scht werden, klicken Sie Delete. -
Seite 58: Oray.net
Bild 4-47 DDNS-Einstellungen von Dyndns.org Um DDNS einzurichten, gehen Sie folgende Schritte durch: User Name: Geben Sie den Benutzernamen Ihres DDNS-Accounts ein. Password: Geben Sie das Passwort Ihres DDNS-Accounts ein. Domain Name: Geben Sie den gewünschten Hostnamen Ihres DDNS-Accounts ein. Klicken Sie Login, um sich in den DDNS-Dienst einzuloggen. -
Seite 59: Comexe.cn
Um DDNS einzurichten, gehen Sie folgende Schritte durch: User Name: Geben Sie den Benutzernamen Ihres DDNS-Accounts ein. Password: Geben Sie das Passwort Ihres DDNS-Accounts ein. Klicken Sie Login, um sich in den DDNS-Dienst einzuloggen. Connection Status: Hier sehen Sie den Status der Verbindung mit dem DDNS-Dienst. ... -
Seite 60: Systemtools
4.13 Systemtools Bild 4-50 Das Systemtools-Menü Unter dem Systemtools-Menü gibt es 11 Untermenü s (siehe Bild 4-50): Time, Firmware, Factory Defaults, Backup & Restore, Ping Watch Dog, Speed Test, Reboot, Password, Syslog, Remote Management und Statistics. Konfigurieren Sie die Einstellungen der Untermenüs, indem Sie den entsprechenden Link anklicken. -
Seite 61: Firmware
Bild 4-52 Firmware-Upgrade Neue Firmware kö nnen Sie auf www.tp-link.com kostenlos herunterladen. Es ist nicht unbedingt erforderlich, die Firmware zu aktualisieren, es sei denn, die neue Firmware hat eine neue Funktion, die Sie benutzen wollen, oder der AP verursacht Probleme. -
Seite 62: Werkseinstellungen
Bemerkung: Wä hrend des Upgrades darf der Router keinesfalls ausgeschaltet oder mittels Reset neu gestartet werden. Nach dem Upgrade wird der Router automatisch neu starten.. 4.13.3 Werkseinstellungen Die Seite, die in Bild 4-53 zu sehen ist, ermöglicht ein Zurücksetzen der Routerkonfiguration auf die Werkseinstellungen. -
Seite 63: Ping-Überwachung
WLAN-Verbindung über größere Distanzen reichen soll. Der angegebene Wert ist eine grobe Abschätzung. Wenn Sie unter Advanced options Administrationsusernamen und -passwort des entfernten Routers angeben, ist eine präzisere Schätzung möglich, sofern es sich bei dem entfernten Gerät ebenfalls um den TL-WA5110G handelt. - Seite 64 Bild 4-56 Geschwindigkeitstest Destination IP: IP-Adresse des entfernten Geräts. Advanced options: Fortgeschrittene Optionen anzeigen. Nur benötigt für die genauere Abschätzung. User, Password: Benutzername und Administrationspasswort des entfernten Geräts. Werden nur benötigt für die genauere Abschätzung und kö nnen bei nicht benötigter genauer Abschätzung freigelassen werden.
-
Seite 65: Reboot
4.13.7 Reboot Auf dieser Seite (Bild 4-57) kann der Router neu gestartet werden. Bild 4-57 Router neu starten Klicken Sie Reboot, um den Router neu zu starten. Ein Routerneustart ist erforderlich, um bestimmte Einstellungen wirksam zu machen, z.B.: Wechsel der IP-Adresse. (automatischer Neustart) ... -
Seite 66: Systemprotokoll
4.13.9 Systemprotokoll Diese Seite (Bild 4-59) erlaubt eine Abfrage des Routerprotokolls. Bild 4-59 Systemprotokoll Der Router ist in der Lage, Protokolle zum gesamten Datenverkehr aufzuzeichnen. Diese können Sie durchsuchen. Klicken Sie Refresh, um die Ansicht zu aktualisieren. Klicken Sie Clear All, um die Protokolle zu löschen. 4.13.10 Remotemanagement Das Remotemanagement kann auf der Seite in Bild 4-60 konfiguriert werden. -
Seite 67: Statistiken
Um aus dem Internet auf Ihren Router zuzugreifen, geben Sie die WAN-IP-Adresse Ihres Routers in Ihren Browser ein, gefolgt von einem Doppelpunkt und der Portnummer. Beispiel: Die WAN-Adresse Ihres Routers ist 202.96.12.8 und fü r das Remotemanagement benutzen Sie den Port 8080. - Seite 68 ICMP Anzahl der ICMP-Pakete, die der Router während der letzten Packets Statistic Interval Sekunden in WAN-Richtung gesendet hat. Anzahl der UDP-Pakete, die der Router während der letzten Packets Statistic Interval Sekunden in WAN-Richtung gesendet hat. Anzahl der TCP-SYN-Pakete, die der Router während der letzten Packets Statistic Interval Sekunden in WAN-Richtung gesendet hat.
-
Seite 69: Kapitel 5. Konfiguration Im Modus „Ap
Kapitel 5. Konfiguration im Modus „AP“ Dieses Kapitel beschreibt, wie einige fortgeschrittene Einstellungen des Accesspoints ü ber das Webinterface im Modus „AP“ getätigt werden können. 5.1 Einloggen Nach erfolgreichem Login können Sie den AP konfigurieren und verwalten. Auf der linken Seite gibt es acht Hauptmenüs. -
Seite 70: Schnellinstallation
(Mode), MAC-Adresse (MAC Address) und IP-Adresse (IP Address). Traffic Statistics: Dieses Feld zeigt die Datenverkehrsstatistiken des APs. System Up Time: Diese Zeitspanne läuft der Router seit dem letzten Start. 5.3 Schnellinstallation Bitte schauen Sie in Kapitel 3.2: „Schnellinstallation“ nach. -
Seite 71: Wlan
Subnet Mask: Spezifizieren Sie hier die Subnetzmaske Ihres Netzes. Normalerweise ist diese „255.255.255.0“. Gateway: Geben Sie Ihren Gateway an. Er sollte sich im selben Subnetz wie Ihre IP-Adresse befinden. MAC Address: Die LAN-seitige Hardwareadresse Ihres APs. Dieser Wert kann nicht ... -
Seite 72: Wlan-Modus
Beispielsweise bezeichnen „TP-LINK“ „tp-link“ unterschiedliche Netze. Region: Geben Sie Ihren Standort an. Das WLAN in einer anderen als der hier angegebenen Region zu betreiben, kö nnte gegen Gesetze verstoßen. Falls Ihr Land/Ihre Region nicht aufgefü hrt ist, wenden Sie sich bitte an die zuständigen Behörden. - Seite 73 Bild 5-6 WLAN-Modus Bemerkung: Der AP stellt fünf Betriebsmodi zur Verfügung: Accesspoint, Client, Repeater, Bridge (Punkt-zu-Punkt), Bridge (Punkt-zu-Multipunkt). Access Point: Der AP-Modus erlaubt es WLAN-Geräten inkl. anderen APs, sich mit dem Router zu verbinden. Enable SSID Broadcast: Ist dies aktiviert, ist das WLAN sichtbar. Client: Im Client-Modus agiert der AP als WLAN-Station, die es drahtgebundenen Hosts ...
- Seite 74 LAN-Segment sollte Lage sein, Internet freigegebene Dienste/Dateien/Drucker jedes anderen PCs in jedem der drei WLAN-Segmente zuzugreifen. Bemerkung: Dieses Repeating kann noch erweitert werden, indem zwei zusätzliche TL-WA5110G im Repeater-Modus installiert werden. Jedoch wird die Datentransferrate des Netzes aufgrund der...
- Seite 75 Hier ist ein Beispiel, wie eine Punkt-zu-Punkt-Bridge zu konfigurieren ist. Tun Sie bitte Folgendes: Bild 5-8 Punkt-zu-Punkt-Bridge Konfigurieren Sie den TL-WA5110G (AP1) am LAN-Segment 1 im Modus „Point-to-Point Bridge“. Konfigurieren Sie den TL-WA5110G (AP2) am LAN-Segment 2 im Modus „Point-to-Point Bridge“.
- Seite 76 Internet und freigegebene Dienste/Dateien/Drucker jedes anderen PCs, der mit einem beliebigen der drei LAN-Segmente verbunden ist, zuzugreifen. WLAN-Geräte können nicht auf die drei TL-WA5110Gs zugreifen, wenn sie wie oben installiert sind. Ist dies erforderlich, können Sie TL-WA5110G-Accesspoints im Modus „Wireless Access Point“ an beliebige LAN-Segmente anschließen. ...
-
Seite 77: Sicherheitseinstellungen
Um die Einstellungen zu speichern, klicken Sie Save, und warten Sie, bis der AP neu gestartet wurde. Klicken Sie Survey, um die Liste der Ergebnisse des Scans zu sehen (Bild 5-10). Bild 5-10 AP-Liste BSSID: Die BSSID des APs, normalerweise identisch mit dessen MAC-Adresse. ... - Seite 78 Bild 5-11 WLAN-Sicherheit Disable Security: Die WLAN-Sicherheit kann aktiviert oder deaktiviert werden. Ist die Option Disable Security aktiv, kö nnen WLAN-Geräte eine Verbindung aufbauen, ohne ein Passwort angeben zu müssen. Es wird dringend geraten, eine der anderen Optionen auszuwählen, um eine Verschlüsselung einzurichten. WEP: 802.11-WEP-Verschlüsselung.
- Seite 79 Key Type: Hier können Sie die Schlü ssellänge fü r die WEP-Verschlüsselung angeben (64 Bit, 128 Bit oder 152 Bit). "Disabled" bedeutet, dass dieser WEP-Schlüssel ungü ltig ist. 1). Bei 64-Bit-Verschlüsselung mü ssen entweder 10 Hexadezimalziffern (0..9, A..F; der Wert 0 ist nicht erlaubt) oder 5 ASCII-Zeichen eingegeben werden 2).
-
Seite 80: Mac-Filterung
Nach Klicken auf Save wird das Gerät automatisch neu starten. MAC-Filterung 5.6.4 Auf dieser Seite wird die WLAN-MAC-Adressenfilterung konfiguriert (Bild 5-12). Bild 5-12 WLAN-MAC-Adressenfilterung Die WLAN-MAC-Adressenfilter-Funktionalität gibt Ihnen die Kontrolle darüber, welche WLAN-Stationen Ihren Router benutzen können, in Abhängigkeit von ihren MAC-Adressen. MAC Address: Die MAC-Adresse, deren Zugriff Sie konfigurieren wollen. - Seite 81 Um einen MAC-Adressfiltereintrag anzulegen oder zu bearbeiten, folgen Sie diesen Anweisungen: Geben Sie die MAC-Adresse des Geräts in das Feld MAC Address ein. Das Format der MAC-Adresse ist XX-XX-XX-XX-XX-XX, wobei jedes „X“ für eine Hexadezimalziffer steht. Beispiel einer MAC-Adresse: 00-0A-EB-B0-00-0B. Geben Sie in das Feld Description eine Beschreibung des Geräts ein, z.B.: WLAN-Station 1.
-
Seite 82: Wlan-Statistiken
MAC Address ein. Als Beschreibung können Sie „WLAN-Station B“ in das Feld Description eintragen. Wä hlen Sie Deny in der Privilege-Liste und wählen Sie Enabled in der Liste Status. Klicken Sie Save und dann Return. 6. Klicken Sie Add New... und geben Sie die MAC-Adresse 00-0A-EB-00-07-8A in das Feld MAC Address ein. -
Seite 83: Entfernungseinstellung
Bemerkung: Diese Seite aktualisiert sich alle 5 Sekunden automatisch. Entfernungseinstellung 5.6.6 Mit dieser Einstellung kann die WLAN-Reichweite im Freien angepasst werden. Dies ist wichtig, um Verbindungen über größere Distanzen stabil zu gestalten. Geben Sie die Reichweite Ihres WLANs an, und die Software optimiert die Wartezeit für ACK-Pakete automatisch. Bild 5-15 Entfernungseinstellung Distance: Geben Sie die Reichweite in Kilometern mit max. -
Seite 84: Durchsatzmonitor
Durchsatzmonitor 5.6.8 Über diese Seite kann der WLAN-Durchsatz angezeigt werden. Bild 5-17 WLAN-Durchsatz Rate: Die Maßeinheit des Durchsatzes. Run Time: Die Zeit, die seit dem Start der Funktion vergangen ist. Transmit: Information ü ber die gesendeten Daten. Receive: Information über die empfangenen Daten. Klicken Sie Start, um den Durchsatzmonitor zu starten und Stop, um ihn anzuhalten. -
Seite 85: Dhcp-Client-Liste
konfiguriert. Damit können die mit dem Router verbundenen PCs automatisch eine TCP/IP-Konfiguration erhalten. Der DHCP-Server kann auf der Seite, die in Bild 5-19 gezeigt ist, konfiguriert werden. Bild 5-19 DHCP-Einstellungen DHCP Server: Hier kann der DHCP-Server aktiviert (Enable) oder deaktiviert (Disable) ... -
Seite 86: Adressreservierung
(zugewiesene Adresse) und Lease Time (noch verfügbare Zeit für aktuelle IP-Adresse) pro mit dem Router verbundenem DHCP-Client an, entsprechend Bild 5-20. Bild 5-20 DHCP-Client-Liste ID: Der Index des DHCP-Clients Client Name: Der Hostname des DHCP-Clients MAC Address: Die MAC-Adresse des DHCP-Clients ... -
Seite 87: Wlan-Einstellungen
Bild 5-22 Adressreservierungseintrag hinzufü gen oder bearbeiten Um einen bestehenden Eintrag zu bearbeiten oder zu löschen: Wä hlen Sie den betreffenden Eintrag aus. Klicken Sie Modify im Fall, dass Sie ihn bearbeiten wollen oder Delete, falls er gelöscht werden soll.. Klicken Sie Save. -
Seite 88: Systemtools
Bild 5-25 Firmware-Upgrade Neue Firmware kö nnen Sie auf www.tp-link.com kostenlos herunterladen. Es ist nicht unbedingt erforderlich, die Firmware zu aktualisieren, es sei denn, die neue Firmware hat eine neue Funktion, die Sie benutzen wollen, oder der AP verursacht Probleme. -
Seite 89: Werkseinstellungen
Klicken Sie Upgrade. Firmware Version: Zeigt die momentan installierte Firmwareversion. Hardware Version: Zeigt die momentan installierte Hardwareversion. Diese muss unbedingt der Hardwareversion der Upgrade-Datei entsprechen. Bemerkungen: Wä hrend des Upgrades darf der Router keinesfalls ausgeschaltet oder mittels Reset neu gestartet werden. -
Seite 90: Ping-Überwachung
WLAN-Verbindung über größere Distanzen reichen soll. Der angegebene Wert ist eine grobe Abschätzung. Wenn Sie unter Advanced options Administrationsusernamen und -passwort des entfernten Routers angeben, ist eine präzisere Schätzung möglich, sofern es sich bei dem entfernten Gerät ebenfalls um den TL-WA5110G handelt. - Seite 91 Bild 5-29 Geschwindigkeitstest Destination IP: IP-Adresse des entfernten Geräts. Advanced options: Fortgeschrittene Optionen anzeigen. Nur benötigt für die genauere Abschätzung. User, Password: Benutzername und Administrationspasswort des entfernten Geräts. Werden nur benötigt für die genauere Abschätzung und kö nnen bei nicht benötigter genauer Abschätzung freigelassen werden.
-
Seite 92: Passwort
5.9.6 Reboot Auf dieser Seite (Bild 5-30) kann der AP neu gestartet werden. Bild 5-30 AP neu starten Klicken Sie Reboot, um den AP neu zu starten. Ein AP-Neustart ist erforderlich, um bestimmte Einstellungen wirksam zu machen, z.B.: Wechsel der IP-Adresse (automatischer Neustart). ... -
Seite 93: Systemprotokoll
Klicken Sie Clear All, um das Formular zu leeren. 5.9.8 Systemprotokoll Diese Seite (Bild 5-32) erlaubt eine Abfrage des Systemprotokolls. Bild 5-32 Systemprotokoll Der AP ist in der Lage, Protokolle zum gesamten Datenverkehr aufzuzeichnen. Diese können Sie durchsuchen. Klicken Sie Refresh, um die Ansicht zu aktualisieren. Klicken Sie Clear All, um die Protokolle zu löschen. -
Seite 94: Anhang A: Faq
Anhang A: FAQ Wie kann ich den Router konfigurieren, um über ADSL auf das Internet zuzugreifen? Zuerst konfigurieren Sie das ADSL-Modem nach Modell RFC1483. Verbinden Sie das Ethernet-Kabel von Ihrem ADSL-Modem mit dem WAN-Port des Routers. Das Kabel von der Telefonleitung kommt in den LINE-Port des ADSL-Modems. Loggen Sie sich in den Router ein, rufen Sie das Menü... - Seite 95 MAC-Adresse Ihres PCs steht im Feld „WAN MAC Address". Sollte dies nicht der Fall sein, geben Sie sie dort im Format „XX-XX-XX-XX-XX-XX“ manuell ein. Klicken Sie nun „Save“. Nach einem Neustart ist die Änderung der MAC-Adresse ü bernommen. Bild A-3 MAC Clone Ich möchte Netmeeting benutzen.
- Seite 96 Ihr Meetingpartner muss Ihre WAN-IP-Adresse kontaktieren. Diese finden Sie auf der Seite „Status“. Wie man einen DMZ-Host konfiguriert: Loggen Sie sich in den Router ein und gehen Sie in das Menü „Forwarding” und dann auf „DMZ". Auf der DMZ-Seite, klicken Sie „Enable” und geben Sie Ihre LAN-IP-Adresse in das Feld „DMZ Host IP Address”...
- Seite 97 Bild A-8 Virtuelle Server A-9 Eintrag eines virtuellen Servers hinzufügen oder bearbeiten Die WLAN-Stationen können keine Verbindung zum Router aufnehmen. Stellen Sie sicher, dass „Wireless Router Radio" aktiviert ist. Stellen Sie sicher, dass die Stationen nach der SSID des Routers suchen. Stellen Sie sicher, dass die Stationen den richtigen Schlüssel verwenden, sofern Ihr WLAN verschlüsselt ist.
-
Seite 98: Anhang B: Pcs Konfigurieren
Anhang B: PCs konfigurieren In diesem Abschnitt wird am Beispiel von Windows XP erklärt, wie man TCP/IP korrekt konfiguriert. Dies setzt voraus, dass Ihr Ethernet-Adapter funktioniert. Bei Bedarf schauen Sie bitte in das Handbuch des Adapters. TCP/IP-Komponente konfigurieren Klicken Sie Start -> Systemsteuerung. Rufen Sie die Netzwerkverbindungen auf. - Seite 99 Bild 0-2 Das sich nun ö ffnende Fenster „TCP/IP Properties“ zeigt Ihre IP-Einstellungen. Es gibt zwei Wege, TCP/IP zu konfigurieren: IP-Adresse automatisch beziehen Wä hlen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen:...
- Seite 100 Bild 0-3 Bemerkung: Bei Windows 98 und früher muss der PC dann neu gestartet werden. IP-Adresse manuell eingeben Wä hlen Sie die untere Option aus. Geben Sie bei „IP-Adresse“ Ihre IP-Adresse ein. Beispiel: Ist der Router 192.168.1.1, geben Sie hier eine Adresse 192.168.1.x an, wobei x im Bereich 2..254 liegen muss.
- Seite 101 Bild 0-4 Klicken Sie OK, um die Einstellungen zu speichern.
-
Seite 102: Anhang C: Spezifikationen
Anhang C: Spezifikationen Allgemein Standards und IEEE 802.3, 802.3u, 802.11b und 802.11g, TCP/IP, DHCP Protokolle Sicherheit und FCC, CE Emissionen Ein 10/100M-Autoabstimmungs-LAN-RJ45-Port, unterstützt passives Ports 10BASE-T: UTP-Kategorien 3, 4, 5 (maximal 100m) EIA/TIA-568 100Ω STP (maximal 100m) Verkabelungstyp 100BASE-TX: UTP-Kategorien 5, 5e (maximal 100m) EIA/TIA-568 100Ω... -
Seite 103: Anhang D: Glossar
Anhang D: Glossar ™ 2x to 3x eXtended Range WLAN Transmission Technology: Ein WLAN-Gerät mit der „2x to 3x eXtended Range™ WLAN Transmission Technology“ verfügt über eine Empfindlichkeit von bis zu 105 dB, was robustere, weiter reichende WLAN-Verbindungen erlaubt. Damit realisiert man eine bis zu dreimal so lange Übertragungsdistanz gegenüber traditionellen 802.11b- und 802.11g-Produkten, d.h. - Seite 104 2.4GHz-, 4.9-, 5.2-, 5.4- und 5.8GHz-Bändern oder auf lizenzierten Frequenzen in den UHF- or MMDS-Bä ndern arbeiten. WLAN (Wireless Local Area Network): Eine Gruppe Computer oder sonstiger Geräte, die drahtlos miteinander kommunizieren und deren Nutzer auf ein relativ kleines Gebiet konzentriert sind. http://www.tp-link.com...
