DEUTSCHMANN AUTOMATION UNIGATE IC-LONWorks Bedienerhandbuch Seite 20

Deutschmann Automation GmbH & Co. KG Hardware Design

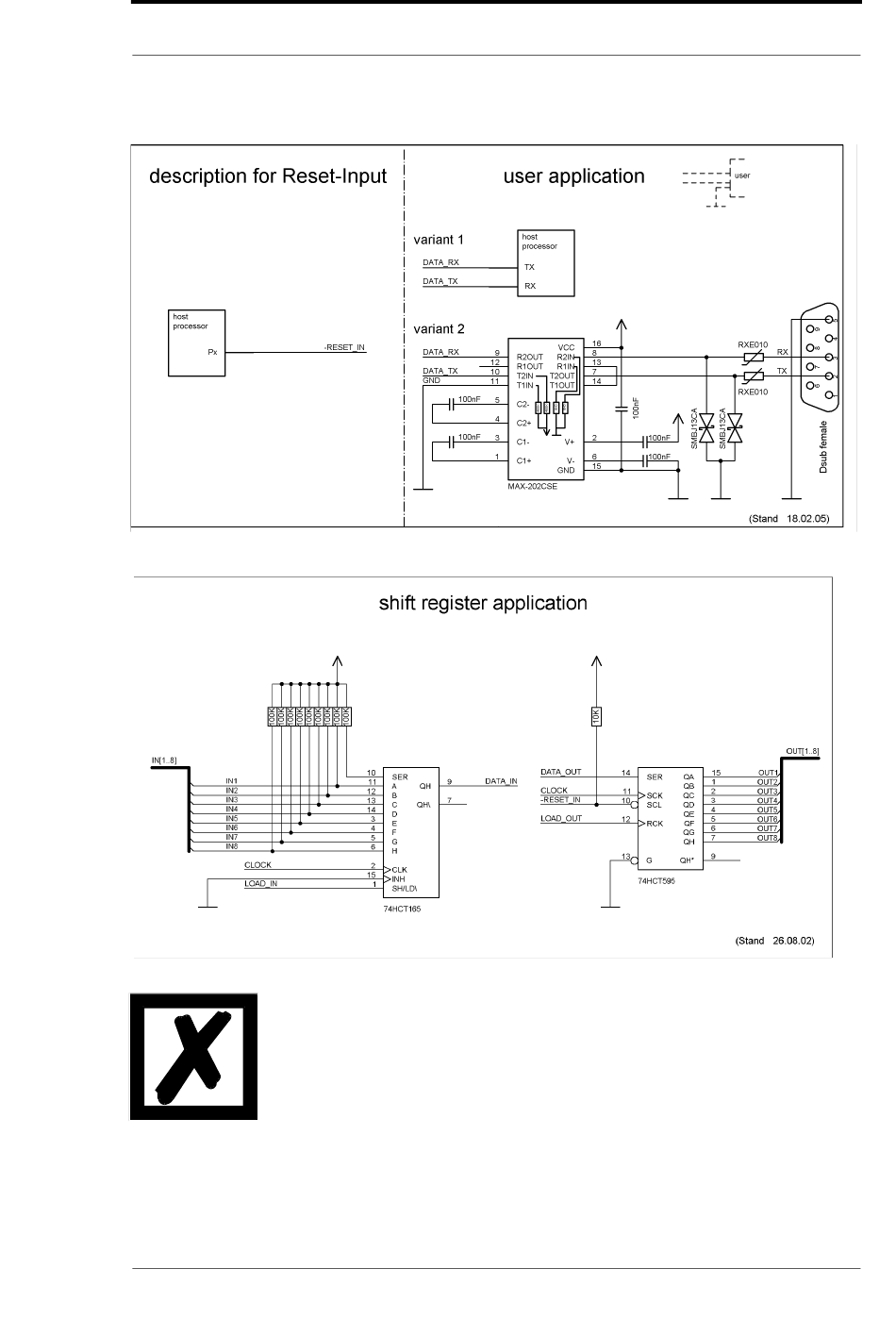

Beim in diesem Beispiel eingesetzten 74HCT595 ist der Einschaltzu-
stand undefiniert, dafür können aber über den OutEnable-Pin 13 die
Ausgänge in den Tri-State Zustand versetzt werden. Ist es in einer
Applikation wichtiger einen definierten Einschaltzustand zu bekommen,
und der OutEnable-Pin nicht notwendig, kann hier z.B. der 74HCT594
verwendet werden.
®
24.7.20 Bedienerhandbuch UNIGATE IC - LONWorks (62) V. 2.4 20
