Instandhaltung und Wartung
Benutzerhandbuch smart9 / cosys9

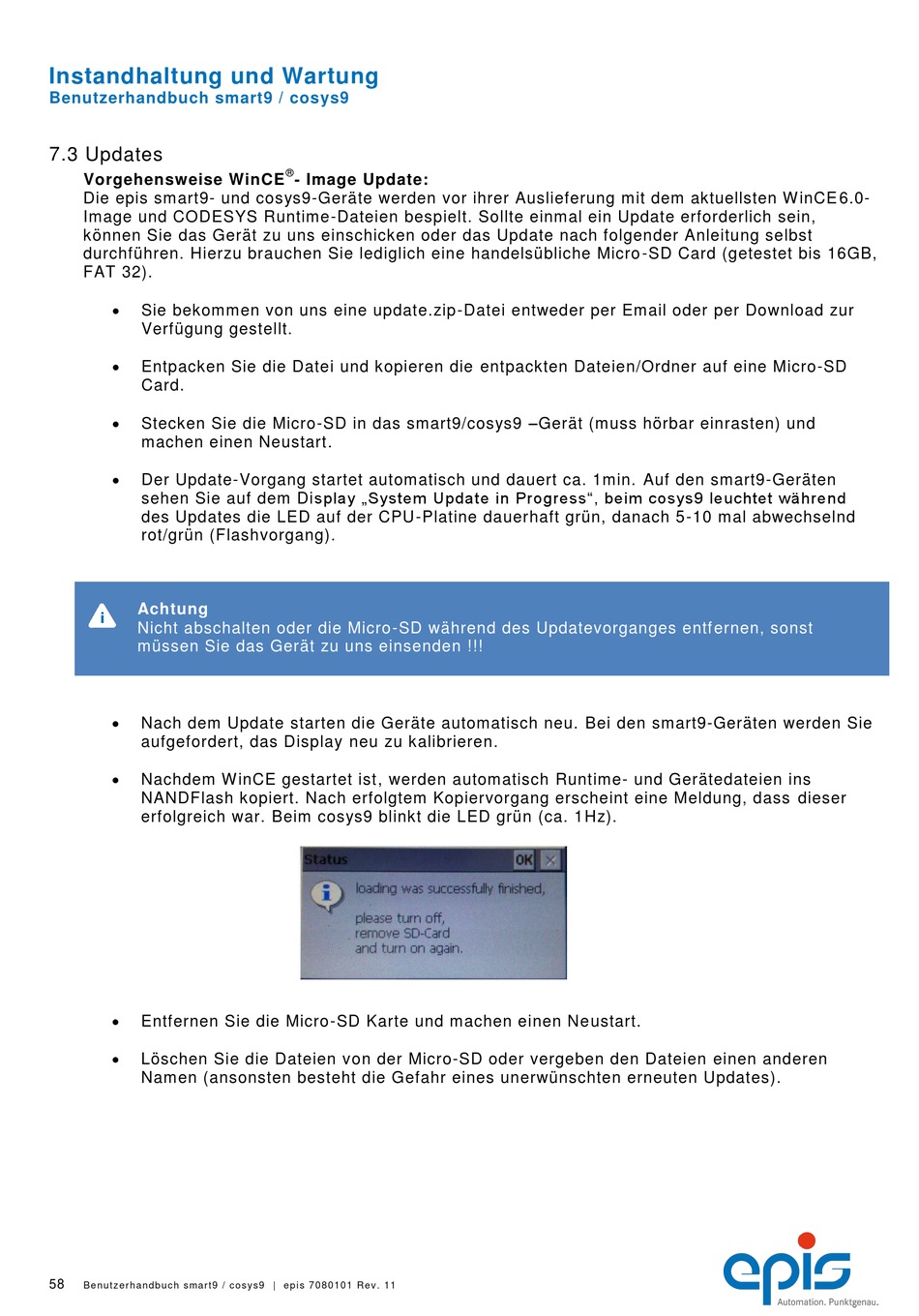

7.3 Updates
Vorgehensweise WinCE
Die epis smart9- und cosys9-Geräte werden vor ihrer Auslieferung mit dem aktuellsten W inCE 6.0-
Image und CODESYS Runtime-Dateien bespielt. Sollte einmal ein Update erforderlich sein,
können Sie das Gerät zu uns einschicken oder das Update nach folgender Anleitung selbst
durchführen. Hierzu brauchen Sie lediglich eine handelsübliche Micro -SD Card (getestet bis 16GB,
FAT 32).
Sie bekommen von uns eine update.zip-Datei entweder per Email oder per Download zur
Verfügung gestellt.
Entpacken Sie die Datei und kopieren die entpackten Dateien/Ordner auf eine Micro-SD
Card.
Stecken Sie die Micro-SD in das smart9/cosys9 –Gerät (muss hörbar einrasten) und
machen einen Neustart.
Der Update-Vorgang startet automatisch und dauert ca. 1min. Auf den smart9-Geräten
sehen Sie auf dem Display „System Update in Progress", beim cosys9 leuchtet während
des Updates die LED auf der CPU -Platine dauerhaft grün, danach 5-10 mal abwechselnd
rot/grün (Flashvorgang).
Achtung
Nicht abschalten oder die Micro-SD während des Updatevorganges entf ernen, sonst
müssen Sie das Gerät zu uns einsenden !!!
Nach dem Update starten die Geräte automatisch neu. Bei den smart9-Geräten werden Sie
aufgefordert, das Display neu zu kalibrieren.
Nachdem W inCE gestartet ist, werden automatisch Runtime- und Gerätedateien ins
NANDFlash kopiert. Nach erfolgtem Kopiervorgang erscheint eine Meldung, dass dieser
erfolgreich war. Beim cosys9 blinkt die LED grün (ca. 1 Hz).
Entfernen Sie die Micro-SD Karte und machen einen Neustart.
Löschen Sie die Dateien von der Micro-SD oder vergeben den Dateien einen anderen
Namen (ansonsten besteht die Gefahr eines unerwünschten erneuten Updates).
58
Be n u t ze r h a nd b u ch sma r t 9 / co sys9 | e p i s 7 0 8 0 10 1 Re v. 11
®
- Image Update:
