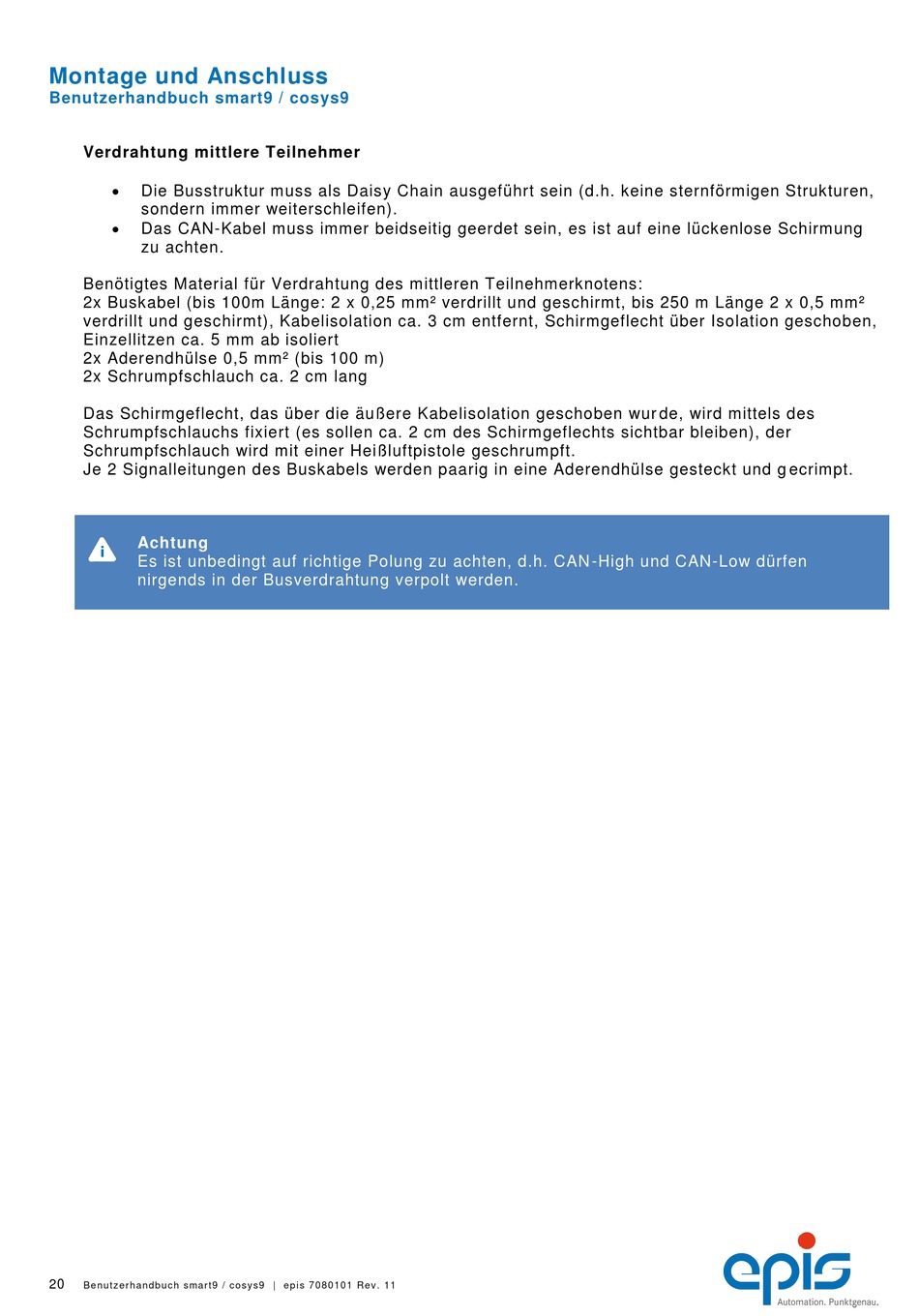

Montage und Anschluss
Benutzerhandbuch smart9 / cosys9
Verdrahtung mittlere Teilnehmer
Die Busstruktur muss als Daisy Chain ausgeführt sein (d.h. keine sternförmigen Strukturen,
sondern immer weiterschleifen).
Das CAN-Kabel muss immer beidseitig geerdet sein, es ist auf eine lückenlose Schirmung
zu achten.
Benötigtes Material für Verdrahtung des mittleren Teilnehmerknotens:
2x Buskabel (bis 100m Länge: 2 x 0,25 mm² verdrillt und geschirmt, bis 250 m Länge 2 x 0,5 mm²
verdrillt und geschirmt), Kabelisolation ca. 3 cm entfernt, Schirmgeflecht über Isolation geschoben,
Einzellitzen ca. 5 mm ab isoliert
2x Aderendhülse 0,5 mm² (bis 100 m)
2x Schrumpfschlauch ca. 2 cm lang
Das Schirmgeflecht, das über die äußere Kabelisolation geschoben wur de, wird mittels des
Schrumpfschlauchs fixiert (es sollen ca. 2 cm des Schirmgeflechts sichtbar bleiben), der
Schrumpfschlauch wird mit einer Heißluftpistole geschrumpft.
Je 2 Signalleitungen des Buskabels werden paarig in eine Aderendhülse gesteckt und g ecrimpt.
Achtung
Es ist unbedingt auf richtige Polung zu achten, d.h. CAN -High und CAN-Low dürfen
nirgends in der Busverdrahtung verpolt werden.
20
Be n u t ze r h a nd b u ch sma r t 9 / co sys9 | e p i s 7 0 8 0 10 1 Re v. 11
