Instandhaltung und Wartung
Benutzerhandbuch smart9 / cosys9

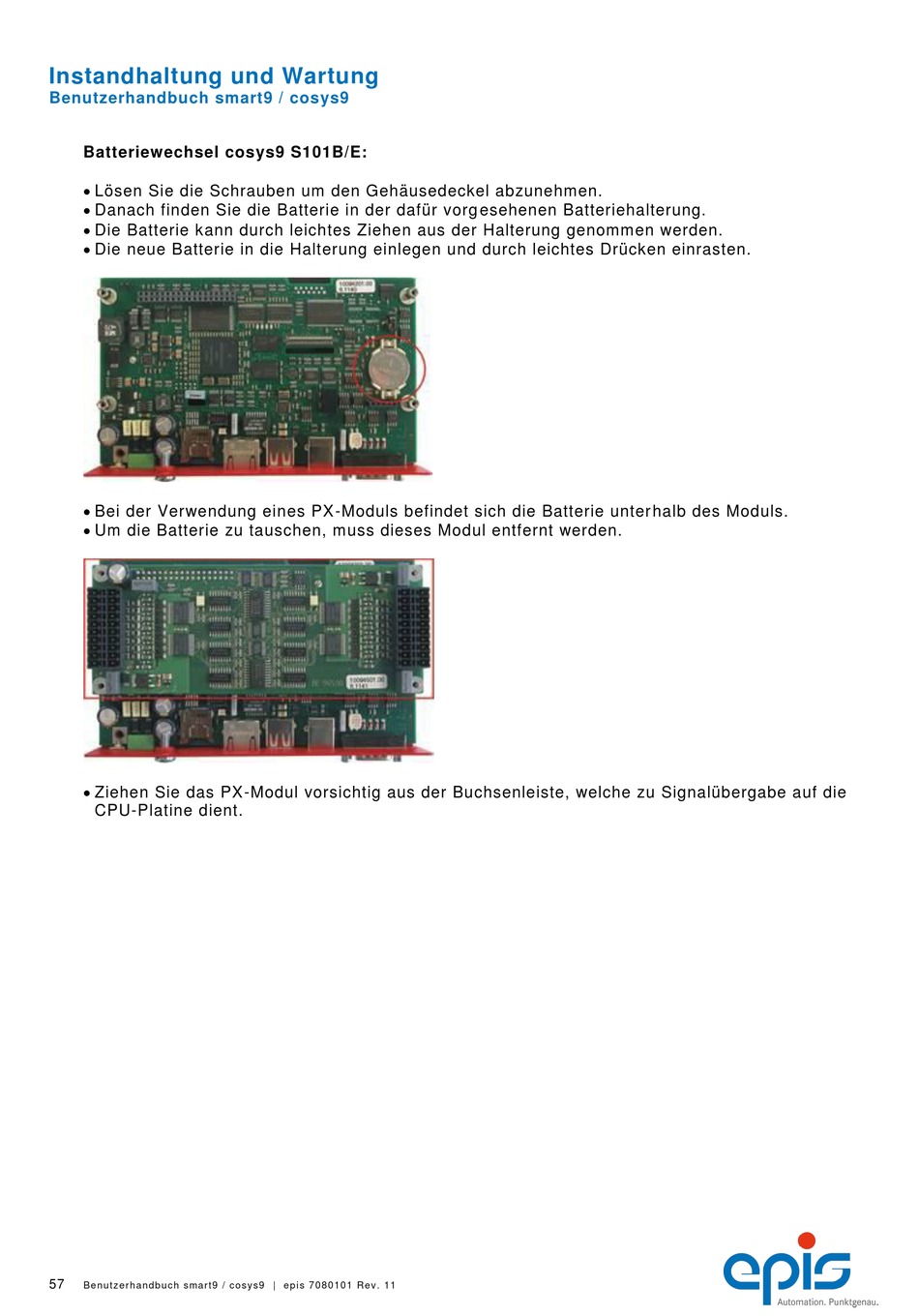

Batteriewechsel cosys9 S101B/E:
Lösen Sie die Schrauben um den Gehäusedeckel abzunehmen.
Danach finden Sie die Batterie in der dafür vorg esehenen Batteriehalterung.
Die Batterie kann durch leichtes Ziehen aus der Halterung genommen werden.
Die neue Batterie in die Halterung einlegen und durch leichtes Drücken einrasten.
Bei der Verwendung eines PX -Moduls befindet sich die Batterie unter halb des Moduls.
Um die Batterie zu tauschen, muss dieses Modul entfernt werden.
Ziehen Sie das PX-Modul vorsichtig aus der Buchsenleiste, welche zu Signalübergabe auf die
CPU-Platine dient.
57
Be n u t ze r h a nd b u ch sma r t 9 / co sys9 | e p i s 7 0 8 0 10 1 Re v. 11
