Montage und Anschluss
Benutzerhandbuch smart9 / cosys9

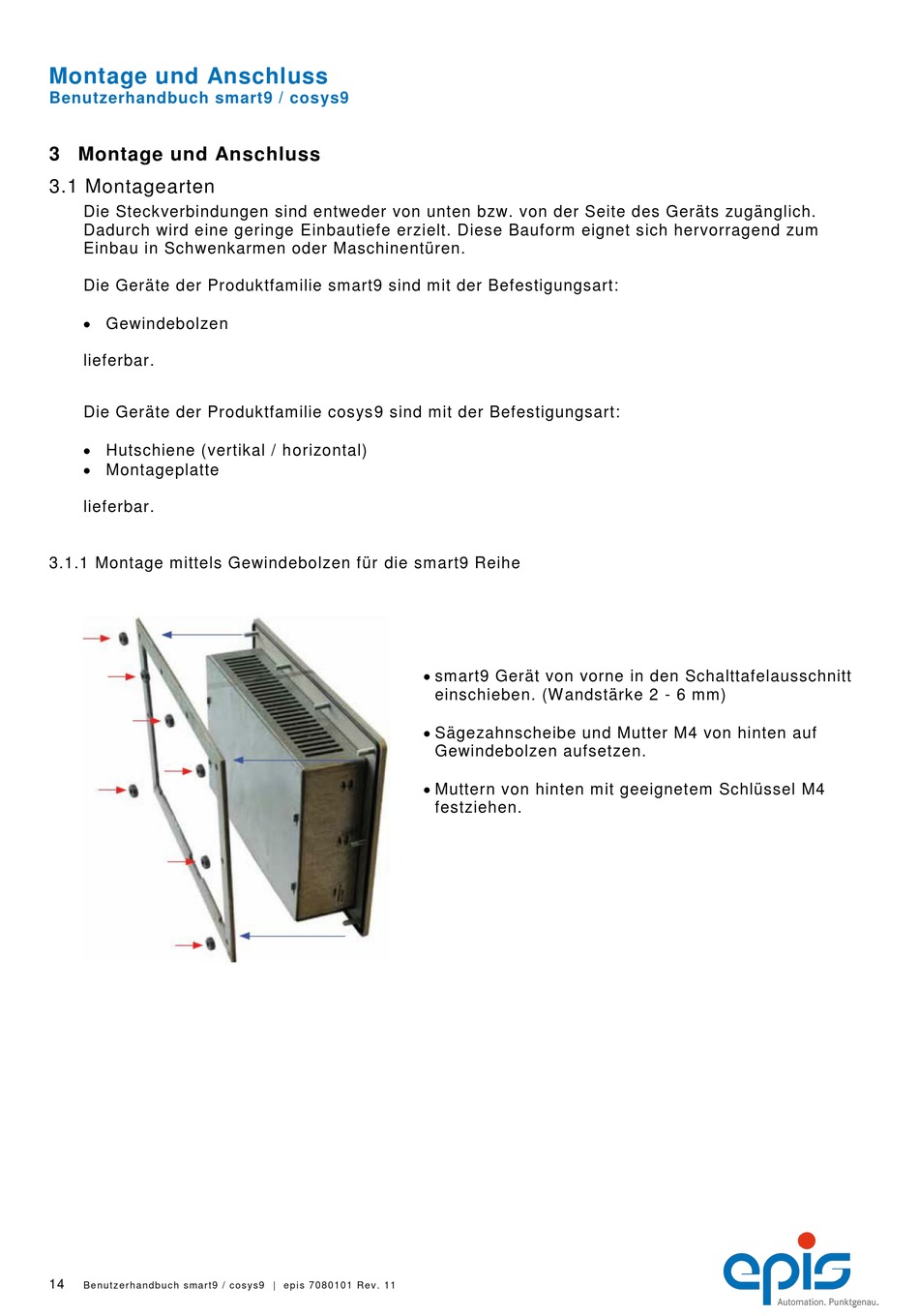

3 Montage und Anschluss
3.1 Montagearten
Die Steckverbindungen sind entweder von unten bzw. von der Seite des Geräts zugänglich.
Dadurch wird eine geringe Einbautiefe erzielt. Diese Bauform eignet sich hervorragend zum
Einbau in Schwenkarmen oder Maschinentüren.
Die Geräte der Produktfamilie smart9 sind mit der Befestigungsart:
Gewindebolzen
lieferbar.
Die Geräte der Produktfamilie cosys 9 sind mit der Befestigungsart:
Hutschiene (vertikal / horizontal)
Montageplatte
lieferbar.
3.1.1 Montage mittels Gewindebolzen für die smart9 Reihe
14
Be n u t ze r h a nd b u ch sma r t 9 / co sys9 | e p i s 7 0 8 0 10 1 Re v. 11
smart9 Gerät von vorne in den Schalttafelausschnitt
einschieben. (W andstärke 2 - 6 mm)
Sägezahnscheibe und Mutter M4 von hinten auf
Gewindebolzen aufsetzen.
Muttern von hinten mit geeignetem Schlüssel M4
festziehen.
