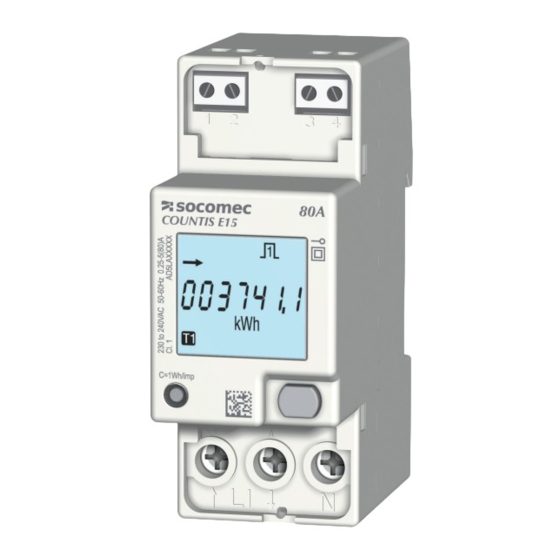

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E15/E16 Einphasiger Wirkenergiezähler Direkt - 80 A M-BUS COUNTIS E15 COUNTIS E16 - MID www.socomec.com/en/countis-e1x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Einführung zu COUNTIS E15 / E16 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E15/E16 ist online verfügbar unter: www.socomec.com/en/countis-e1x COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E15/E16. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. 2.1. Gefahr von Stromschlägen, Verbrennungen und Explosionen •... -
Seite 5: Vorbereitung
Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Erkennbare Transportschäden • Übereinstimmung von Packungsinhalt und Bestellung • Verpackungsinhalt: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E16) - 1 Kurzanleitung COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 6: Einführung
4.1. Einführung zu COUNTIS E15 / E16 COUNTIS E15 und E16 sind modulare Wirk- und Blindenergiezähler, die die verbrauchte Energie anzeigen. Sie sind für einphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss von bis zu 80 A. Sie sind mit einem M-BUS-Kommunikationsbus ausgestattet. -
Seite 7: Lcd-Anzeige
5. Aktiver Impulsausgang 6. Konfigurationsmenü 7. Hauptanzeigebereich 8. Messeinheit 9. Induktiver Wert 10. Kapazitiver Wert 11. Teilzähler. Blinken = Teilzähler gestoppt 12. Tarifanzeige 4.5. Abmessungen Abmessungen: in/mm 1.42 1.42 0.24 1.73 0.24 1.73 2.52 2.52 COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 8: Elektrische Messwerte
● (T1/T2) Wirk- und Teilenergie für jeden Tarif (T1/T2) ● Partielle Wirk- und Blindenergie Ea, Er kWh, kvarh ● ● Sonstiges Aktueller Tarif ● Teilzähler START/STOP ● Status des Impulsausgangs Aktiv / inaktiv ● COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 9: Installation
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E15/E16 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 10: Anschluss
-> 35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E15/E16 sind für einphasige Netzwerke mit oder ohne Neutralleiter vorgesehen. M-BUS Impulsausgang 1: + 2: - Optokoppler-Impulsausgänge Klemmen 4-5 müssen mit Spannung zwischen 5 und... -
Seite 11: Mid-Konformität
Kunststoffsiegel verplombt werden. • Kommunikation Die über die M-BUS-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e1x MID- Siegel COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 12: Kommunikation
(Slaves) sind mit den 2 primären und sekundären Adressiermodi versehen Sie können die primären und sekundären Adressiermodi über die Geräteoberfläche konfigurieren. 8.4. Kommunikationstabellen Die Kommunikationstabellen und die entsprechenden Hinweise sind auf der Dokumentationsseite von COUNTIS E15/E16 online abrufbar unter: www.socomec.com/en/countis-e1x COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 13: Konfiguration
Menü KONFIGURATION beenden Menü KONFIGURATION > 3 Sek. Den angezeigten Teilzähler starten/stoppen Teilzähler-Menü > 3 Sek. Den angezeigten Teilzähler auf Null setzen Teilzähler-Menü > 3 Sek. Jede Seite mit Ausnahme Test anzeigen von KONFIGURATION und > 10 Sek. Teilzähler COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 14: Das Gesamte Menü Konfiguration Anzeigen
Primäre M-BUS-Adresse Sekundäre M-BUS-Adresse Kommunikationsgeschwindigkeit Teilstromzähler zurücksetzen: Ea+ partiell (kWh) Tarif T1, T2 Ea+ partiell (kWh) Ea- partiell (kWh) Tarif T1, T2 Ea- partiell (kWh) Er+ partiell (kVarh) Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 15: Detailansicht Von Menü Konfiguration
99999999999999 (die Adresse ist gerätespezifisch) Baudrate 300, 600, 1200, 2400, 4800, 9600 Zurücksetzen der Energiewerte Ea+ partiell Tarif T1, T2; Ea+ partiell; Ea- partiell Tarif T1, T2; Ea- partiell, Er+ partiell Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 16: Beispiel: Einstellen Der Kommunikationsadresse
9 .1 .3 . Beispiel: Einstellen der Kommunikationsadresse Gehen Sie im Menü KONFIGURATION (siehe Seite 14) zum Display „APri primäre Adresse“ Beispiel: Ändern der Kommunikationsadresse nach 243. >3 x2<0,5 Sek. x2<0,5 Sek. x2<0,5 Sek. x2<0,5 Sek. Sekundäre M-BUS-Adresse/ Kommunikationsgeschwindigkeit Teilenergiezähler zurücksetzen COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 17: Anwendung
______________ Frequenz ______________ Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display des Menüs „Tar.“ des Menüs „tot“ des Menüs „P.rt“ des Menüs „InFO“ XX = Standardwert COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 18: Detailansicht Des Tarifmenüs „Tar
Erzeugte Wirkenergie, Tarif 1 Erzeugte Blindenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 1 Zurück zum ersten Display des Menüs „Tar.“ Erzeugte Blindenergie, Tarif 1 Verbrauchte Wirkenergie, Tarif 2 Erzeugte Wirkenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 2 COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 19: Detailansicht Des Gesamten Menüs „Tot
Erzeugte Wirkenergie gesamt Verbrauchte Blindenergie gesamt Erzeugte Blindenergie gesamt Gesamte Scheinenergie Verbrauchte induktive Blindenergie gesamt Zurück zum ersten Display des Menüs „tot“ Erzeugte induktive Blindenergie gesamt Verbrauchte kapazitive Blindenergie ge- samt Erzeugte kapazitive Blindenergie gesamt COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Teil- Und Echtzeitmessungen „P . Rt
Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitblindleistung Verbrauchte Wirkenergie partiell Echtzeitspannung Erzeugte Wirkenergie partiell für Tarif T1 Echtzeitstrom Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitleistungsfaktor Erzeugte Wirkenergie partiell Frequenz Verbrauchte Blindenergie partiell Zurück zum ersten Display des Menüs „P.rt“ COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 21: Starten Des Des Teilenergiezählers
10 .3 .1 . Starten des des Teilenergiezählers >3 >3 10 .3 .2 . Stoppen des des Teilenergiezählers >3 >3 10 .3 .3 . Zurücksetzen des Teilenergiezählers >3 >3 COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 22: Detailansicht Des Menüs, „Info
10.4. Detailansicht des Menüs, „info“ Messtechnische Firmwareversion Nicht messtechnische Firmwareversion Prüfsumme der messtechnischen Firmwa- Prüfsumme der nicht messtechnischen Firmware Installierter Kommunikationsport Zurück zum ersten Display des Menüs „info“ COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 23: Diagnosemeldungen
11.1. Störung • Wenn diese Meldung angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. 12. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Kabelanschluss am Neutralleiter und Phase überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E15/E16 - 545871A - SOCOMEC... -
Seite 24: Eigenschaften
ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei einphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E16 Wirkenergie Ea+ (kWh) Klasse 1 (EN 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (EN 62053-23) COUNTIS E15/E16 - 545871A - SOCOMEC... - Seite 25 Baudrate 300, 600, 1200, 2400, 4800, 9600 bps Eingangsimpedanz SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSBEDINGUNGEN Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis 75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Gehäuse/Schaltschrank) Vibrationen ±0,075 mm COUNTIS E15/E16 - 545871A - SOCOMEC...
- Seite 26 Modular Breite von 2 Modulen (DIN 43880) 36 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 205 g COUNTIS E15/E16 - 545871A - SOCOMEC...
-
Seite 27: Glossar
P. rt Menü für Teil- und Echtzeitmessungen SEtuP. Konfigurationsmenü APri. Primäre M-BUS-Adresse ASEC. Sekundäre M-BUS-Adresse bAu. Kommunikationsgeschwindigkeit in Bauds (Bits pro Sekunde) Teilzähler-Reset SAVE? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren COUNTIS E15/E16 - 545871A - SOCOMEC... - Seite 28 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545871A...
