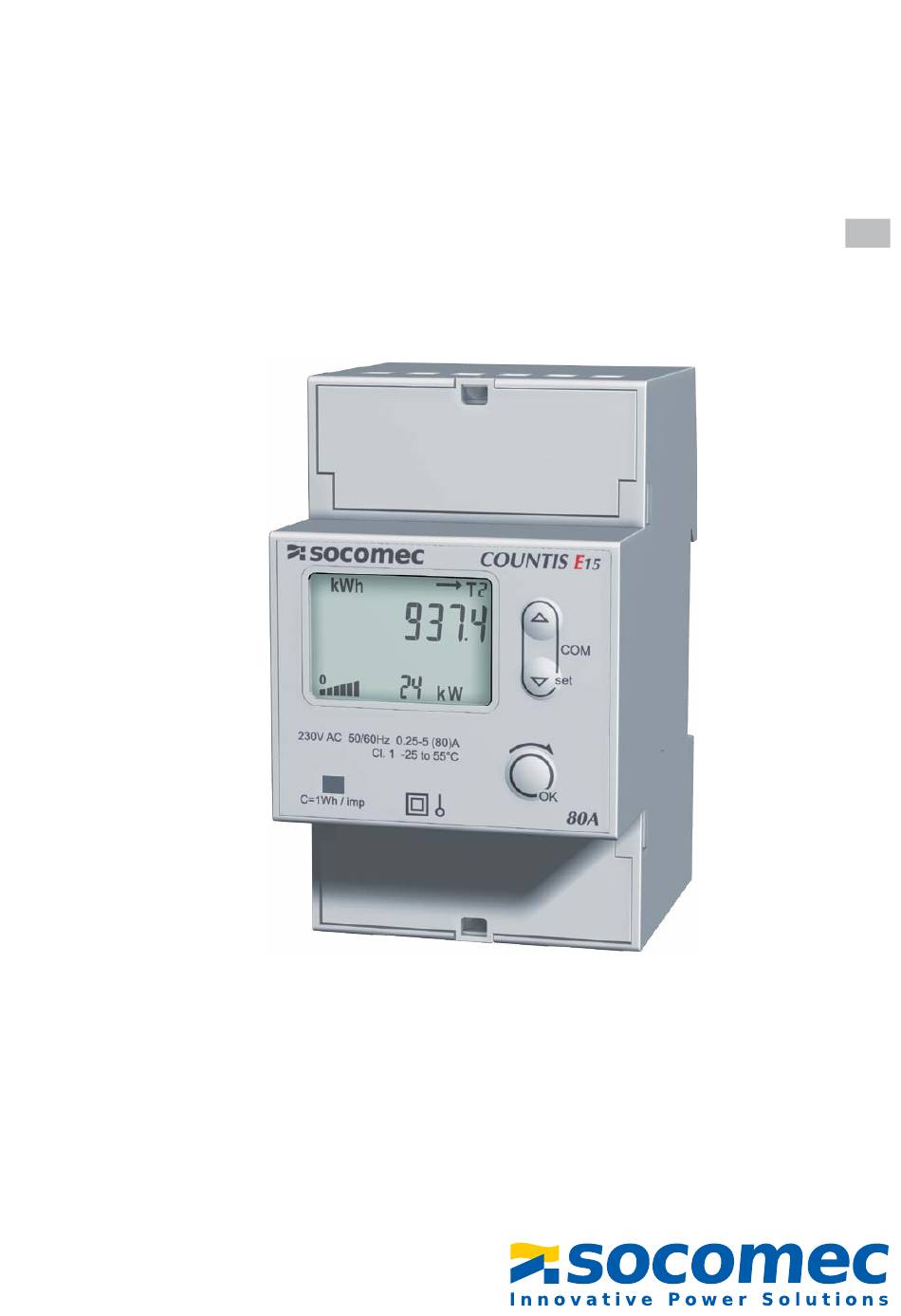

- Seite 1 COUNTIS E15/E16 Wirkenergiezähler für einphasige Netze Direktanschluss, 80A, M-Bus Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
..............14 COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 3: Dokumentation
COUNTIS E15/E16 M-Bus 1. Dokumentation Alle Dokumente zum COUNTIS E15/E16 stehen im Internet und folgender Adresse zur Verfügung: www.socomec.com/en/countis-e1x 2. Gefahren- und Vorsichtshinweise Die Montage muss von einem Fachmann vorgenommen werden. Werden die Anweisungen der vorliegenden Anweisung nicht beachtet, entfällt die Haftung des Herstellers. -
Seite 4: Vorstellung
4. Vorstellung Die COUNTIS E15 und E16 sind modulare, aktive Wirkenergiezähler für die Anzeige von kWh. Sie sind für Einphasennetze und den direkten Anschluss bis 80 A vorgesehen. Sie sind mit einem M-Bus-Kommunikationsbus ausgestattet. 4.1. Hauptfunktionen • Messung und Anzeige: - Wirk- und Blindenergie: Ea+ / Ea- / Er+ / Er- - der Wirk- und Blindleistungen: P1+ / P1- / Q1+ / Q1- • Management der zwei Tarife: T1 / T2 • M essung der über die Kommunikationsleitung zugänglichen elektrischen Parameter... -
Seite 5: Installation
1,5 bis 2,5 starr 1 bis 4 mm 1 2 3 4 0,35 in / 9 mm 0,8 nm flexibel oder starr 1,5 bis 35 mm 0,61 in / 15,5 mm 2 nm COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 6: Anschlüsse
: Phaseneingang. : Phasenausgang. Anschluss des Neutralleiters. L’ 230 VAC fn = 50 Hz 5.5. Verplombbare Abdeckungen Kunststoffsiegel COUNTIS E16 MID Siegeletikett zwis- chen vorderem und hinterem Teil des Gehäuses Klemmenabdeckung COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 7: Bus-Kommunikation
Die COUNTIS (Slaves) sind mit den 2 Adressierungsweisen (primär und sekundär) kompatibel. Die Primär- und Sekundäradressierung kann über die Schnittstelle des Gerätes konfiguriert werden. 6.4. Kommunikationstabelle Die Kommunikationstabellen und alle entsprechenden Erklärungen stehen auf der Seite Dokumentation der COUNTIS E15/E16 im Internet unter folgender Adresse zur Verfügung: www.socomec.com/en/countis-e1x COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 8: Programmierung
4 Sekunden lang gedrückt halten) Zu ändernder Wert Den Wert bestätigen > 4 Sek. 7.2. Übersicht über das Programmiermenü Wenn die Taste 4 Sekunden lang gedrückt wird, geht das Gerät in den Programmiermodus. Die verschiedenen Bildschirme sind in folgender Sequenz aufrufbar: Programmiermodus Primäradresse Kommunikationsgeschwindigkeit Sekundäradresse COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 9: Detaillierte Übersicht Über Das M-Bus-Programmiermenü
COUNTIS E15/E16 M-Bus 7.3. Detaillierte Übersicht über das M-Bus-Programmiermenü x 10 Primäradresse Sekundäradresse Sek. Sek. Sek. Sek. Kommunikations- geschwindigkeit Sek. Sek. Sek. Sek. COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 10: Verwendung
Tarif T2 Ea- (kWh) / P- (kW) ______________ Tarif T2 Er+ (kvarh) / Q+ (kvar) ______________ Tarif T2 Er- (kvarh) / Q- (kvar) ______________ Primäradresse M-Bus ______________ Kommunikations- geschwindigkeit ______________ Sekundäradresse M-Bus P (kW) Q (kvar) Anmerkung: die Leistungen werden nur für den aktuellen Tarif angezeigt. COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 11: Detailansicht Der Menüs
Er- (kVarh) Tarif T1 Ea+ (kWh) Tarif T2 Ea- (kWh) Tarif T2 Er+ (kVarh) Tarif T2 Er- (kVarh) Tarif T2 P (kW) Q (kvar) Die Leistungen werden nur für den aktuellen Tarif angezeigt. M-Bus COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 12: Diagnosemeldung
9. Diagnosemeldung • Wenn diese Meldungen angezeigt werden, hat der Zähler eine Störung und muss ausgetauscht werden. 10. Hilfe Ursachen Lösungen Fehlermeldungen Prüfen Sie, ob der Zähler richtig funktioniert COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 13: Technische / Elektrische Daten
Umgebungsbedingungen Mechanische Umgebungsbedingungen Elektromagnetische Umgebungsbedingungen Betriebstemperatur -25 ... +55 °C Lagerungstemperatur -25 ... +70 °C Relative Luftfeuchtigkeit ≤80 % Schwingungsamplitude 50 Hz ±0,075 mm Schutzgrad IP51(*)/IP20 (*) Bei Einbau in einem Schrank mit Mindestschutzgrad IP51. COUNTIS E15/E16 - Best.-Nr.: 542 102 A... -
Seite 14: Mid-Konformität
D ie über den Kommunikationsbus übertragenen Daten haben nur Informationscharakter und sind rechtlich nicht verbindlich. D ie Nennbetriebsbedingungen, unter denen die MID-Konformität gewährleistet ist, können den Tabellen der technischen Daten entnommen werden. Die MID-Konformitätserklärung des COUNTIS E16 kann im Internet abgerufen werden: www.socomec.com/en/countis-e1x COUNTIS E15/E16 - Best.-Nr.: 542 102 A... - Seite 15 COUNTIS E15/E16 M-Bus COUNTIS E15/E16 - Best.-Nr.: 542 102 A...
