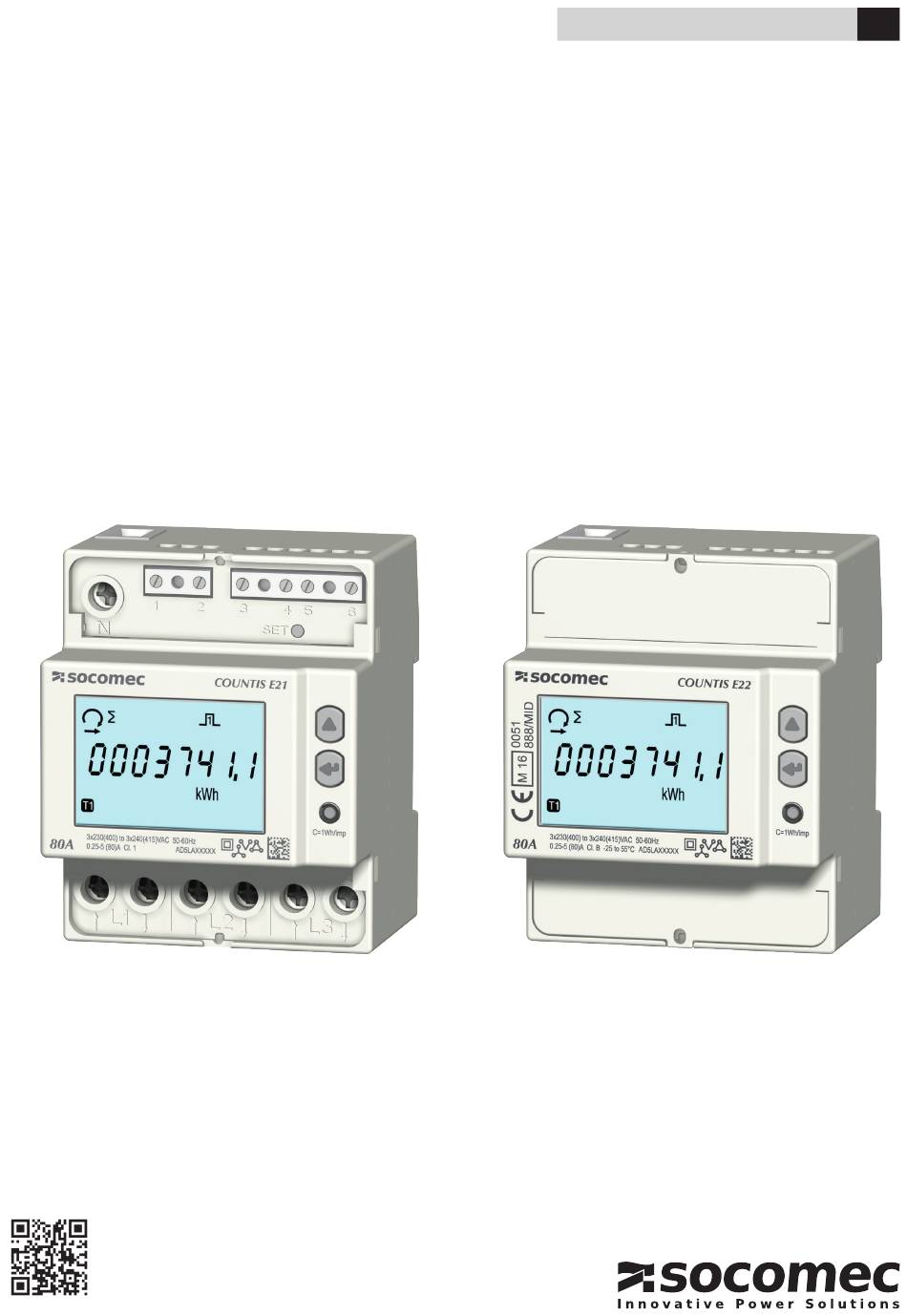

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E21/E22 Dreiphasig Wirkenergiezähler Direkt - 80 A - Impulsausgang COUNTIS E21 COUNTIS E22 - MID www.socomec.com/en/countis-e2x...
-
Seite 2: Inhaltsverzeichnis
6.1. COUNTIS E21/E22 ANSCHLIESSEN ........ -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E21/E22 steht im Internet unter der folgenden Adresse zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
2. GEFAHREN UND WARNUNGEN Die in den folgenden Abschnitten verwendete Benennung „Gerät“ bezieht sich auf COUNTIS E21/E22. Montage, Nutzung, Kundendienst und Wartung dieser Ausrüstung dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. -
Seite 5: Vorausgehende Massnahmen
Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Sind Transportschäden vorhanden? • Entspricht der Packungsinhalt Ihrer Bestellung? • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E22) - 1 Kurzanleitung COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 6: Einführung

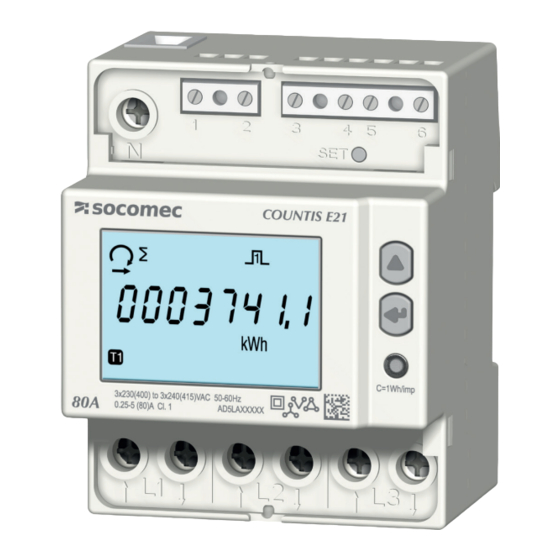

4. EINFÜHRUNG 4.1. Einführung zu COUNTIS E21/E22 COUNTIS E21/E22 sind modulare Wirk- und Blindenergiezähler zur Anzeige der verbrauchten Energie. Sie sind für Dreiphasennetze ausgelegt und können bis 80 A direkt angeschlossen werden. 4.2. Funktionen • Messung und Anzeige des Teil- und Gesamtverbrauchs •... -
Seite 7: Lcd-Anzeige
10. Teilzähler. Blinken = Teilzähler gestoppt 11. Tarifanzeige 12. Energiebilanz 13. Induktiver Wert 14. Kapazitiver Wert 15. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 2.83 0.24 0.24 1.73 1.73 2.52 2.52 COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Neutralstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. 4.6.2. Energiebilanz; Definition Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 9: Installation
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Die Geräte COUNTIS E21/E22 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 10: Anschluss
6.1. COUNTIS E21/E22 anschließen Starr/flexibel 0,14 mm -> 2,5 mm 0,27 in / 6,9 4,5 lb.in / 0,5 Nm max. Starr/flexibel 1,5 mm -> 35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 11: Anschluss An Das Stromnetz Und An Die Lasten
6.2. Anschluss an das Stromnetz und an die Lasten Die Geräte COUNTIS E21/E22 sind für dreiphasige Netze mit oder ohne Neutralleiter vorgesehen. 3 Phasen, 4 Leiter, 3 Ströme T1/2 Preisliste 1-2: Tarife umschalten: 0 VAC/DC -> Tarif 1 80-276 VAC/DC -> Tarif 2... -
Seite 12: Mid-Konformität
Sicherstellen, dass die Klemmenabdeckungen nach Anschluss des Geräts fachgerecht montiert und mit den mitgelieferten Kunststoffplomben plombiert werden. • Verriegelung der Programmiertaste Sicherstellen, dass nach der Montage der Klemmenabdeckung die SET- Programmiertaste gesperrt wird. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e2x MID- Plombe COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 13: Konfiguration
8. KONFIGURATION Das Gerät kann direkt über das COUNTIS E21/E22-Display im Programmiermodus konfiguriert werden. 8.1. Konfiguration über das Display Im Display den Programmiermodus aufrufen und den Teilzähler rücksetzen. Die Navigation innerhalb des Programmiermodus ist in den folgenden Schritten beschrieben: Funktion Tasten Drücken... -
Seite 14: Detailansicht Von Menü Konfiguration 1
Ea+ Teilzähler (kWh) Tarif T1, T2 Ea+ Teilzähler (kWh) /60 Hz Ea- Teilzähler (kWh) Tarif T1, T2 Ea- Teilzähler (kWh) Eap Teilzähler (kVAh) Er+ Teilzähler (kVarh) Er- Teilzähler (kVarh) Zurück zum ersten Menü KONFIGURATION COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 15: Detailansicht Von Menü Konfiguration 2
8.1.3. Detailansicht von Menü KONFIGURATION 2 >3 s Energiewerte rücksetzen kwh+ Teilzähler Tarif T1, T2; kwh+ Teilzähler; kwh- Teilzähler Tarif T1, T2; kwh- Teilzähler, kwh Teilzähler, kvarh+ Teilzähler, kvarh- Teilzähler Zurück zum ersten Menü KONFIGURATION 2 COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 16: Verwendung
______________ Aufgenommene Zurück zur ersten Zurück zur ersten Zurück zur ersten und abgegebene Anzeige, Menü Anzeige, Menü „tot“ Anzeige, Menü „info“ Teilblindenergie „rt“ ______________ Wirkenergiebilanz ______________ Blindenergiebilanz ______________ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 17: Detailansicht Des Menüs Für Tarif 1, „Tar.1
Abgegebene Blindenergie, Tarif 1 Abgegebene Wirkenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 18: Detailansicht Des Menüs Für Tarif 2, „Tar.2
Abgegebene Blindenergie, Tarif 2 Abgegebene Wirkenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 19: Detailansicht Des Gesamten Menüs, „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie L1, L2, L3, ∑ ∑ Aufgenommene induktive Gesamtblindenergie Zurück zur ersten Anzeige, Menü „tot“ ∑ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindener- ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Mit Teilmessungen Und Der Energiebilanz „Par.b
Aufgenommene Teilwirkenergie für Tarif T2 ∑ ∑ Abgegebene Teilblindenergie Aufgenommene Teilwirkenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T1 Wirkenergiebilanz) ∑ Blindenergiebilanz Abgegebene Teilwirkenergie für Tarif T2 ∑ Abgegebene Scheinwirkenergie Zurück zur ersten Anzeige, Menü „Par.b“ ∑ Teilscheinenergie ∑ COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 21: Starten Des Teilenergiezählers
9.4.1. Starten des Teilenergiezählers Y = OK N = Beenden x1 Bestätigen 9.4.2. Stoppen des Teilenergiezählers Y = OK N = Beenden x1 Bestätigen 9.4.3. Rücksetzen des Teilenergiezählers >3 Y = OK N = Beenden x1 Bestätigen COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Für Echtzeitmessungen, „Rt
9.5. Detailansicht des Menüs für Echtzeitmessungen, „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Frequenz Echtzeit-Scheinleistung L1, L2, L3, ∑ Echtzeit-Blindleistung Zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 23: Detailansicht Des Menüs, „Info
Nichtmesstechnische Firmwareversion Prüfsumme der metrologischen Firmware Prüfsumme der nichtmetrologischen Firmwa- Anschlusstyp 3 Phasen, 4 Leiter, 3 Ströme 3 Phasen, 3 Leiter, 3 Ströme 3 Phasen, 3 Leiter, 2 Ströme Zurück zur ersten Anzeige, Menü „info“ COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 24: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. 11. FEHLERBEHEBUNG Ursachen Abhilfe Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Nicht im Display angezeigte Phasen Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration überprüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E21/E22 - 545875B - SOCOMEC... -
Seite 25: Technische Daten
45-65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei dreiphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) Wirkenergie Ea+ (kWh) Klasse 1 (EN 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (EN 62053-23) COUNTIS E21/E22 - 545875B - SOCOMEC... - Seite 26 Modular - Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Connection", page 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E21/E22 - 545875B - SOCOMEC...
-
Seite 27: Glossar Der Abkürzungen
Menü für Tarif 1 tAr.2 Menü für Tarif 2 Gesamtes Menü PAr.b Menü Teilmessungen und Energiebilanz Menü Echtzeitwerte SEtuP.2 Menü Konfiguration 2 Teilzähler-Rücksetzung ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren COUNTIS E21/E22 - 545875B - SOCOMEC... - Seite 28 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545875B...
