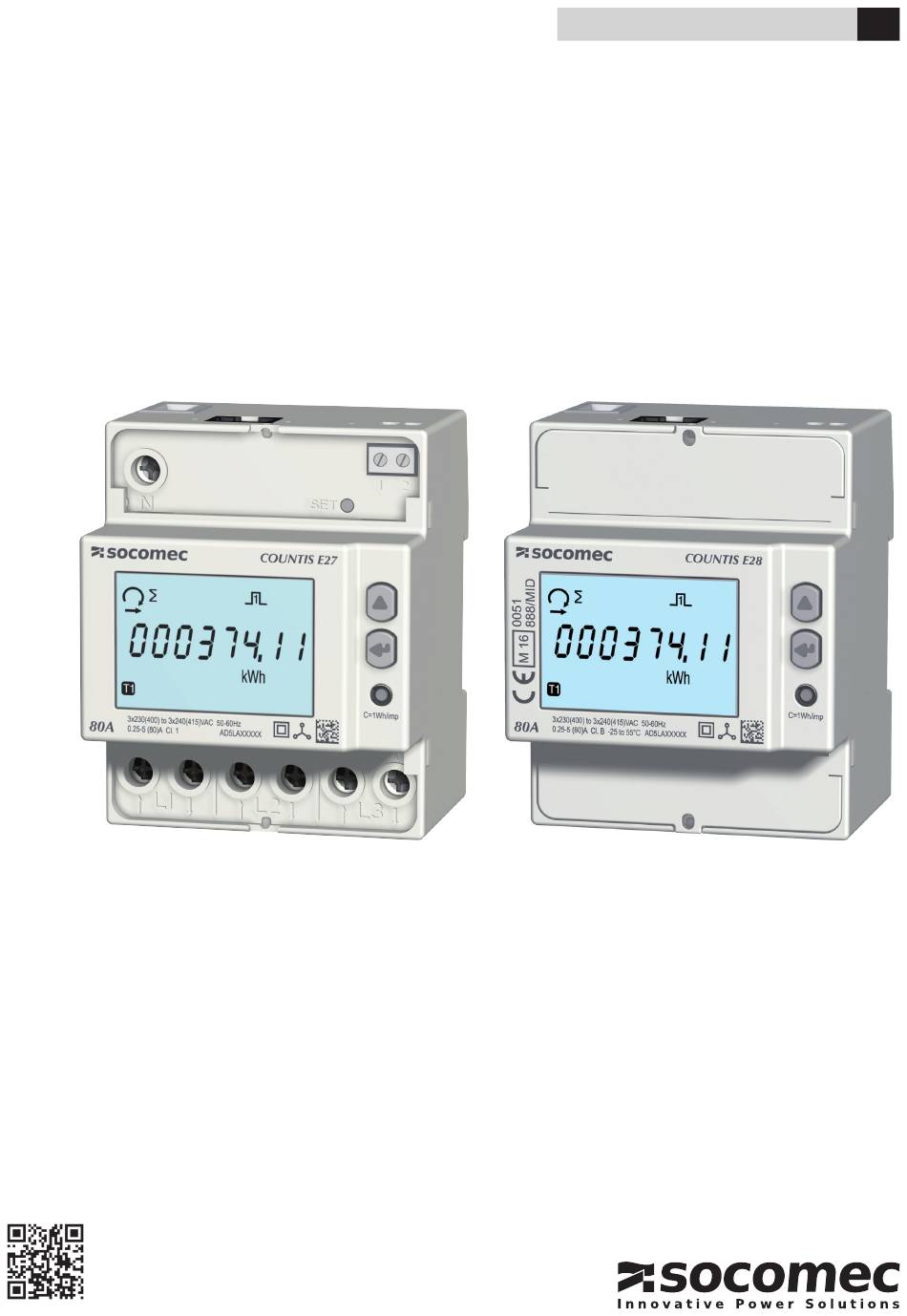

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E27/E28 Wirkenergiezähler Dreiphasig Direkt - 80 A Ethernet COUNTIS E27 COUNTIS E28 - MID www.socomec.com/en/countis-e2x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Vorstellung des COUNTIS E27 / E28 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E27/E28 steht im Internet unter der folgenden Adresse zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E27/E28. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. 2.1. Gefahr von Stromschlägen, Verbrennungen und Explosionen •... -
Seite 5: Vorbereitung
• Zustand der Verpackung. • Sind Transprotschäden zu melden? • Entspricht der Packungsinhalt Ihrer Bestellung? • Die Verpackung enthält: - 1 Gerät - 1 Ferritkern - 1 Plombiersatz (bei COUNTIS E28) - 1 Kurzanleitung COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 6: Vorstellung

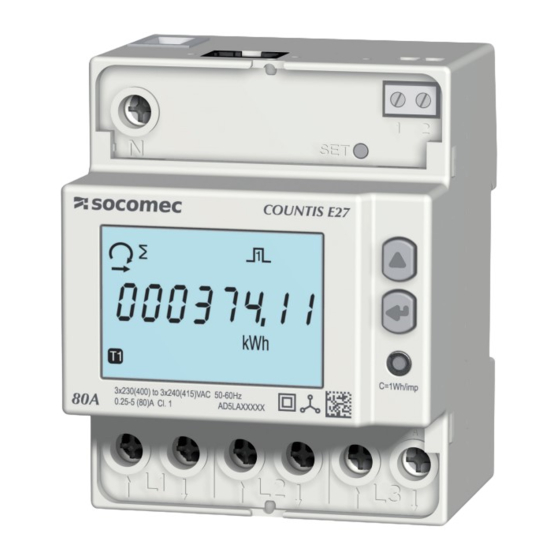

4.1. Vorstellung des COUNTIS E27 / E28 COUNTIS E27 und E28 sind modulare Wirk- und Blindenergiezähler, die verbrauchte Energie anzeigen. Sie sind für dreiphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss von bis zu 80 A. Sie sind mit einem Ethernet-Kommunikationsbus ausgestattet. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinken = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Verbrauchte ( ) oder erezugte Wirkenergie oder Leistung ( 4.5. Abmessungen Abmessungen: in/mm 2.83 2.83 0.24 0.24 1.73 1.73 2.52 2.52 COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
HINWEIS: ∑ ist die Summe der Messergebnisse für jede einzelne Phase, geteilt durch 3. 4 .6 .2 . Energiebilanz; Definition Energiebilanz Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 9: Installation
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E27/E28 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 10: Anschluss
0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E27 und E28 sind für dreiphasige Netzwerke mit oder ohne Neutralleiter bestimmt. Ethernet Ethernet RJ45. Das Ethernetkabel muss zweimal durch den Ferritkern geführt werden, der einen Abstand von... -
Seite 11: Mid-Konformität
Achten Sie darauf, dass die SET-Programmtaste gesperrt wird, nachdem Sie die Klemmenabdeckung montiert haben. • Kommunikation Die über die TCP Modbus-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e2x MID- Siegel COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 12: Kommunikation
8. KOMMUNIKATION 8.1. Allgemeine Informationen Die bei COUNTIS E27/E28 verfügbare Modbus-Kommunikation erfolgt über eine Ethernet-Schnittstelle, die den Betrieb der Geräte von einem PC oder einer SPS aus ermöglicht. 8.2. Kommunikationsstruktur Das Gerät kommuniziert über das MODBUS-Protokoll, das den Dialog in einer Master/Slave-Struktur bedingt. Die Kommunikation erfolgt via TCP (Transmission Control Protocol;... -
Seite 13: Konfiguration
9. KONFIGURATION Das Gerät kann direkt über das COUNTIS E27/E28-Display im Programmiermodus oder über die Kommunikationsverbindung konfiguriert werden. In den folgenden Abschnitten ist die Konfiguration über das Display beschrieben. 9.1. Konfiguration über das Display Gehen Sie im Display in den Programmiermodus, um Ihre Kommunikationseinstellungen zu ändern. Die Navigation... -
Seite 14: Das Gesamte Menü Konfiguration 2 Anzeigen
Teilzähler zurücksetzen: Ea+ partiell (kWh) Tarif T1, T2 Ea+ partiell (kWh) Ea- partiell (kWh) Tarif T1, T2 Ea- partiell (kWh) Eap partiell (kVAh) Er+ partiell (kVarh) Er- partiell (kVarh) Zur ersten Menüanzeige KONFIGURATION 2 zurückkehren COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 15: Detailansicht Von Menü Konfiguration 2
Ea+ partiell Tarif T1, T2; Ea+ partiell; Ea- partiell Tarif T1, T2; Ea- partiell, Eap partiell, Er+ partiell, Er- partiell 000, 001, ..., 254, 255 Netzmaske 2 Zur ersten Menüanzeige KONFIGURATION 2 zurückkehren 000, 001, ..., 254, 255 COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 16: Beispiel: Einstellen Der Kommunikationsadresse
N = Ohne Speichern beenden C = Ohne Speichern fortfahren x1 Bestätigen IP-Adresse 2 IP-Adresse 3 IP-Adresse 4 Netzmaske 1 Netzmaske 2 Netzmaske 3 Netzmaske 4 Gateway 1 Gateway 2 Gateway 3 Gateway 4 Teilzähler-Reset XX = Standardwert COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 17: Anwendung
Gehe zurück zur Gehe zurück zur Gehe zurück zur ersten Anzeige, erzeugte partielle ersten Anzeige, ersten Anzeige, Menü „tot“ Blindenergie Menü „rt“ Menü „info“ ______________ Wirkenergiebilanz ______________ Blindenergiebilanz ______________ Gehe zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 18: Detailansicht Des Menüs Für Tarif 1, „Tar .1
Erzeugte Blindenergie, Tarif 1 Verbrauchte induktive Blindenergie, Tarif 1 Gehe zurück zur ersten Anzeige, Menü „Tar.1“ Erzeugte induktive Blindenergie, Tarif 1 Verbrauchte kapazitive Blindenergie, Tarif 1 Erzeugte kapazitive Blindenergie, Tarif 1 Verbrauchte Blindenergie, Tarif 1 COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 19: Detailansicht Des Menüs Für Tarif 2, „Tar .2
Erzeugte Blindenergie, Tarif 2 Verbrauchte induktive Blindenergie, Tarif 2 Gehe zurück zur ersten Anzeige, Menü „Tar.2“ Erzeugte induktive Blindenergie, Tarif 2 Verbrauchte kapazitive Blindenergie, Tarif 2 Erzeugte kapazitive Blindenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 2 COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 20: Detailansicht Des Gesamten Menüs, „Tot
Gesamte Scheinenergie L1, L2, L3, ∑ ∑ Verbrauchte induktive Blindenergie gesamt Gehe zurück zur ersten Anzeige, Menü „tot“ ∑ Erzeugte induktive Blindenergie gesamt ∑ Verbrauchte kapazitive Blindenergie gesamt ∑ Erzeugte kapazitive Blindenergie gesamt ∑ COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 21: Detailansicht Des Menüs Mit Teilmessungen Und Der Energiebilanz „Par.b
Verbrauchte Wirkenergie Teil ∑ ∑ Wirkenergiebilanz Erzeugte Wirkenergie partiell für Tarif T1 ∑ Blindenergiebilanz Erzeugte Wirkenergie partiell für Tarif T2 ∑ Erzeugte Wirkenergie partiell Gehe zurück zur ersten Anzeige, Menü „Par.b“ ∑ Teil-Scheinenergie ∑ COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 22: Starten Des Des Teilenergiezählers
Bestätigen 10 .4 .2 . Stoppen des des Teilenergiezählers Y = OK N = Beenden x1 Bestätigen 10 .4 .3 . Zurücksetzen des Teilenergiezählers >3 Y = OK N = Beenden x1 Bestätigen COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 23: Detailansicht Des Menüs Für Echtzeitmessungen, „Rt
10.5. Detailansicht des Menüs für Echtzeitmessungen, „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Echtzeit-Scheinleistung Frequenz L1, L2, L3, ∑ Echtzeit-Blindleistung Gehe zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 24: Detailansicht Des Menüs, „Info
10.6. Detailansicht des Menüs, „info“ Messtechnische Firmwareversion Nicht messtechnische Firmwareversion Prüfsumme der messtechnischen Firmware Prüfsumme der nicht messtechnischen Firm- ware Installierter Kommunikations-Port Gehe zurück zur ersten Anzeige, Menü „info“ COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 25: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. 12. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Kabelanschlüsse am Neutralleiter und Phase-1 überprüfen Nicht auf dem Display angezeigte Phasen Anschlüsse überprüfen Phasen auf dem Display vertauscht Netzwerk-Konfiguration überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E27/E28 - 545881A - SOCOMEC... -
Seite 26: Technische Daten
ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei dreiphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E28 Wirkenergie Ea+ (kWh) Klasse 1 (IEC 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (IEC 62053-23) COUNTIS E27/E28 - 545881A - SOCOMEC... - Seite 27 Benutzername: user / Passwort: user Standard-IP-Adresse 192.168.0,4 Standardgateway IP-Adresse 192.168.0,1 Standardnetzmaske 255.255.255.000 Standardslaveadresse SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSANFORDERUNGEN. Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis 75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Gehäuse/Schaltschrank) Vibrationen ±0,075 mm COUNTIS E27/E28 - 545881A - SOCOMEC...
- Seite 28 Modular Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E27/E28 - 545881A - SOCOMEC...
-
Seite 29: Glossar Der Abkürzungen
Parität ungerade Parität gerade Parität StoP Stoppbit des Frame 1 Stoppbit 2 Stoppbits Teilzähler-Reset ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren Tarifmanagement-Option Tarifmanagement über Kommunikation Tarifmanagement über Geräteeingang COUNTIS E27/E28 - 545881A - SOCOMEC... - Seite 30 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545881A...
