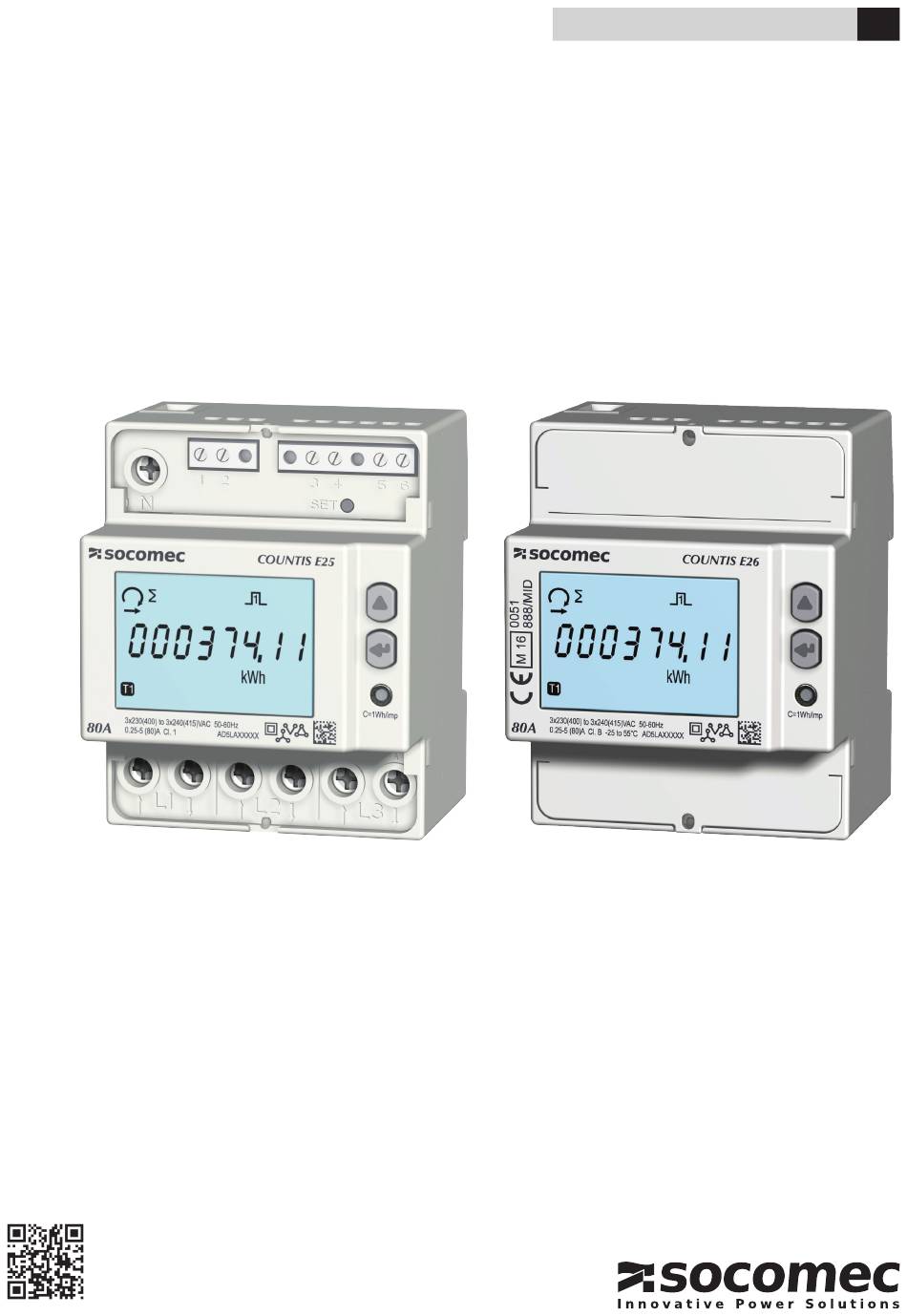

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E25/E26 Energiezähler dreiphasig mit Direktanschluss bis 80 A – M-Bus COUNTIS E25 COUNTIS E26 – MID www.socomec.com/en/countis-e2x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Einführung zum Gerät COUNTIS E25/E26 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu den Geräten COUNTIS E25/E26 steht im Internet unter folgender Adresse zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 4: Gefahren Und Warnungen
2. GEFAHREN UND WARNUNGEN Die in den folgenden Abschnitten verwendete Benennung „Gerät“ bezieht sich auf das Produkt COUNTIS E25/E26. Die Montage, Nutzung und Wartung dieser Geräte darf ausschließlich durch geschultes, qualifiziertes Fachpersonal erfolgen. SOCOMEC haftet nicht für Störungen und Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. -
Seite 5: Vorbereitende Massnahmen
Bei Erhalt des Pakets mit dem Gerät Folgendes prüfen: • Zustand der Verpackung • Transportschäden am Gerät • Übereinstimmung von Packungsinhalt und Bestellung • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (COUNTIS E26) - 1 Kurzanleitung COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 6: Einführung

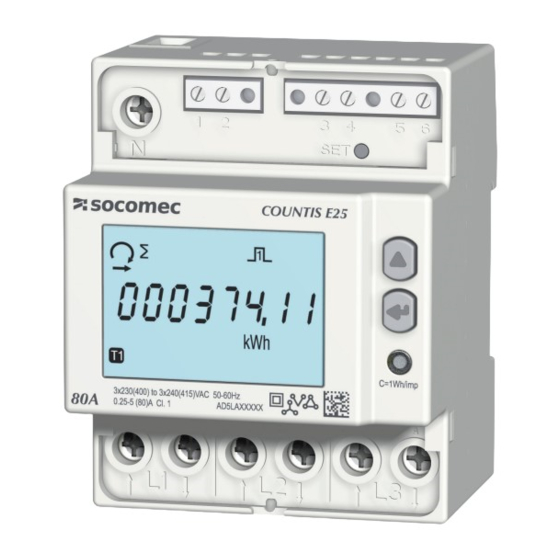

4. EINFÜHRUNG 4.1. Einführung zum Gerät COUNTIS E25/E26 Die Geräte COUNTIS E25/E26 sind modulare Wirk- und Blindenergiezähler zur Anzeige der verbrauchten Energie. Sie sind für Dreiphasennetze ausgelegt und können bis 80 Ampere direkt angeschlossen werden. Sie sind mit einem M-Bus für die Datenkommunikation ausgestattet. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinkt = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 2.83 0.24 0.24 1.73 1.73 2.52 2.52 COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Neutralstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. 4 .6 .2 . Energiebilanz; Definition Energiebilanz Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 9: Montage
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Die Geräte COUNTIS E25/E26 können auf einer 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen ausschließlich in Schaltschränken verwendet werden. COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 10: Anschluss
0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten Die Geräte COUNTIS E25/E26 sind für dreiphasige Netze mit oder ohne Neutralleiter vorgesehen. 3 Phasen, 4 Leiter, 3 Ströme T1/2 M-BUS... - Seite 11 3 Phasen, 3 Leiter, 3 Stromwandler 3 Phasen, 3 Leiter, 2 Stromwandler T1/2 M-BUS T1/2 M-BUS 3 x 80A 3 x 80A COUNTIS E25/E26 – 545879A – SOCOMEC...
-
Seite 12: Mid-Konformität
Sicherstellen, dass nach der Montage der Klemmenabdeckung die Programmiertaste SET verriegelt wird. • Kommunikation Die über den M-Bus-COM-Anschluss übermittelten Daten dienen nur zu Informationszwecken und sind in keiner Weise rechtsverbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist online erhältlich: www.socomec.com/en/countis-e2x MID- Plombe COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 13: Kommunikation
COUNTIS-Geräte (Slaves) sind mit den zwei primären und sekundären Adressiermodi kompatibel. Die primären und sekundären Adressiermodi werden über die Geräteschnittstelle konfiguriert. 8.4. Kommunikationstabellen Die Kommunikationstabellen und zugehörige Erläuterungen stehen auf der Dokumentationsseite von COUNTIS E25/E26 online zur Verfügung: www.socomec.com/en/countis-e2x COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 14: Konfiguration
9. KONFIGURATION Das Gerät COUNTIS E25/E26 kann direkt über das Display im Programmiermodus oder über die Kommunikationsverbindung konfiguriert werden. Die folgenden Abschnitte beschreiben das Konfigurieren über das Display. 9.1. Konfigurieren über das Display Zum Ändern der Kommunikationseinstellungen im Display den Programmiermodus aufrufen. Innerhalb des... -
Seite 15: Detailansicht Des Menüs „Setup 1
3.3.2 = 3 Phasen, 3 Leiter, 2 Ströme x1 Tarifverwaltungs-Auswahl COM = M-Bus-Kommunikation DiG = Eingänge T1/T2 x1 Bestätigen >3 Menü verlassen Y= Änderungen speichern und beenden N= Ohne Speichern beenden C= Ohne Speichern fortfahren x1 Bestätigen C 50/60 Hz COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 16: Gesamtmenü „Setup 2
Teilzähler rücksetzen: Ea+ Teilzähler (kWh) Tarif T1, T2 Ea+ Teilzähler (kWh) Ea- Teilzähler (kWh) Tarif T1, T2 Ea- Teilzähler (kWh) Eap Teilzähler (kVAh) Er+ Teilzähler (kVarh) Er- Teilzähler (kVarh) Zurück zum ersten Menü „SETUP 2“ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 17: Detailansicht Des Menüs „Setup 2
300, 600, 1200, 2400, 4800, 9600 Energiewerte rücksetzen Ea+ Teilzähler Tarif T1, T2; Ea+ Teilzähler; Ea- Teilzähler Tarif T1, T2; Ea- Teilzähler; Eap Teilzähler; Er+ Teilzähler; Er- Teilzähler Zurück zum ersten Menü „SETUP 2“ XX = Standardwert COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 18: Beispiel: Kommunikationsadresse Einstellen
9 .1 .4 . Beispiel: Kommunikationsadresse einstellen Im Modus „SETUP 2“ (siehe page 14) den Bildschirm „APri primary address“ aufrufen. Beispiel: Primäradresse auf 243 ändern. >3 Sekundäre M-Bus-Adresse Kommunikations- geschwindigkeit Rücksetzung der Teilenergiezähler COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 19: Verwendung
______________ Aufgenommene Zurück zur ersten Zurück zur ersten Zurück zur ersten und abgegebene Anzeige, Menü Anzeige, Menü „tot“ Anzeige, Menü „rt“ Teilblindenergie „info“ ______________ Wirkenergiebilanz ______________ Blindenergiebilanz ______________ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Tarif 1 „Tar .1
Abgegebene Wirkenergie, Tarif 1 Abgegebene Blindenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 21: Detailansicht Des Menüs Für Tarif 2 „Tar .2
Abgegebene Wirkenergie, Tarif 2 Abgegebene Blindenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 22: Detailansicht Des Menüs Für Gesamtwerte „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie L1, L2, L3, ∑ ∑ Aufgenommene induktive Gesamtblindenergie Zurück zur ersten Anzeige, Menü „tot“ ∑ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindenergie ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 23: Detailansicht Des Menüs Teilmessungen Und Energiebilanz „Par.b
Aufgenommene Teilblindenergie ∑ ∑ Abgegebene Teilblindenergie Aufgenommene Teilwirkenergie ∑ ∑ Wirkenergiebilanz Abgegebene Teilwirkenergie für Tarif T1 ∑ Blindenergiebilanz Abgegebene Teilwirkenergie für Tarif T2 ∑ Abgegebene Teilwirkenergie Zurück zur ersten Anzeige, Menü „Par.b“ ∑ Teilscheinenergie ∑ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 24: Teilenergiezähler Starten
N = Abbrechen x1 Bestätigen 10 .4 .2 . Teilenergiezähler stoppen Y = OK N = Abbrechen x1 Bestätigen 10 .4 .3 . Teilenergiezähler rücksetzen >3 Y = OK N = Abbrechen x1 Bestätigen COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 25: Detailansicht Des Menüs Für Echtzeitmessungen „Rt
10.5. Detailansicht des Menüs für Echtzeitmessungen „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Echtzeit-Scheinleistung Frequenz L1, L2, L3, ∑ Echtzeit-Blindleistung Zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 26: Detailansicht Des Menüs „Info
Prüfsumme der messtechnischen Firmware Prüfsumme der nichtmetrologischen Firmwa- Installierter Kommunikationsanschluss Anschlusstyp 3 Phasen, 4 Leiter, 3 Ströme 3 Phasen, 3 Leiter, 3 Ströme 3 Phasen, 3 Leiter, 2 Ströme Zurück zur ersten Anzeige, Menü „info“ COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 27: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. 12. FEHLERBEHEBUNG Ursache Abhilfe Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Phasen nicht im Display angezeigt Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration prüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E25/E26 – 545879A – SOCOMEC... -
Seite 28: Technische Daten
45 – 65,00 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei drei Phasen Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E26 Wirkenergie Ea+ Klasse 1 (EN 62053-21) Blindenergie Er+ Klasse 2 (EN 62053-23) COUNTIS E25/E26 – 545879A – SOCOMEC... - Seite 29 300, 600, 1200, 2400, 4800, 9600 bps Lasteinheit SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSANFORDERUNGEN Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25 – +55 °C Lagertemperatur -25 – +75 °C Luftfeuchtigkeit ≤ 80 % Montage Innen (Gehäuse/Schaltschrank) Vibrationen ±0,075 mm COUNTIS E25/E26 – 545879A – SOCOMEC...
- Seite 30 Modular – Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel „6. Anschluss“, Seite 10 Schutzgrad Vorderseite: IP51 – Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E25/E26 – 545879A – SOCOMEC...
-
Seite 31: Abkürzungen Und Akronyme
Prty Kommunikations-Frame-Parität Keine Parität Ungerade Parität Gerade Parität StoP Frame-Stoppbit 1 Stoppbit 2 Stoppbits Teilzähler-Rücksetzung ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren Tarifverwaltungsoption Tarifverwaltung über Kommunikation Tarifverwaltung über Geräteeingang COUNTIS E25/E26 – 545879A – SOCOMEC... - Seite 32 KONTAKT UNTERNEHMENSZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545879A...
