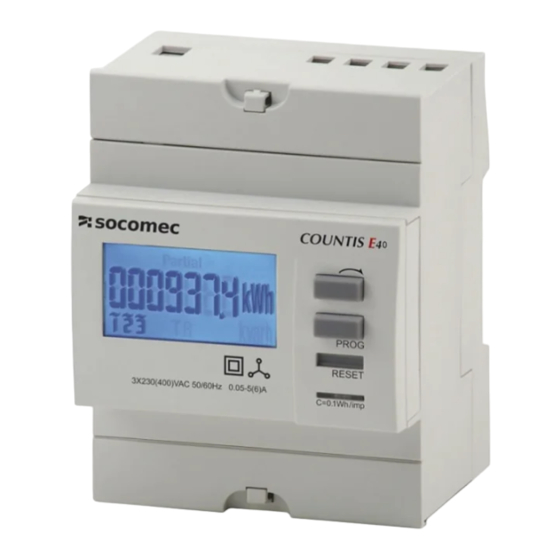

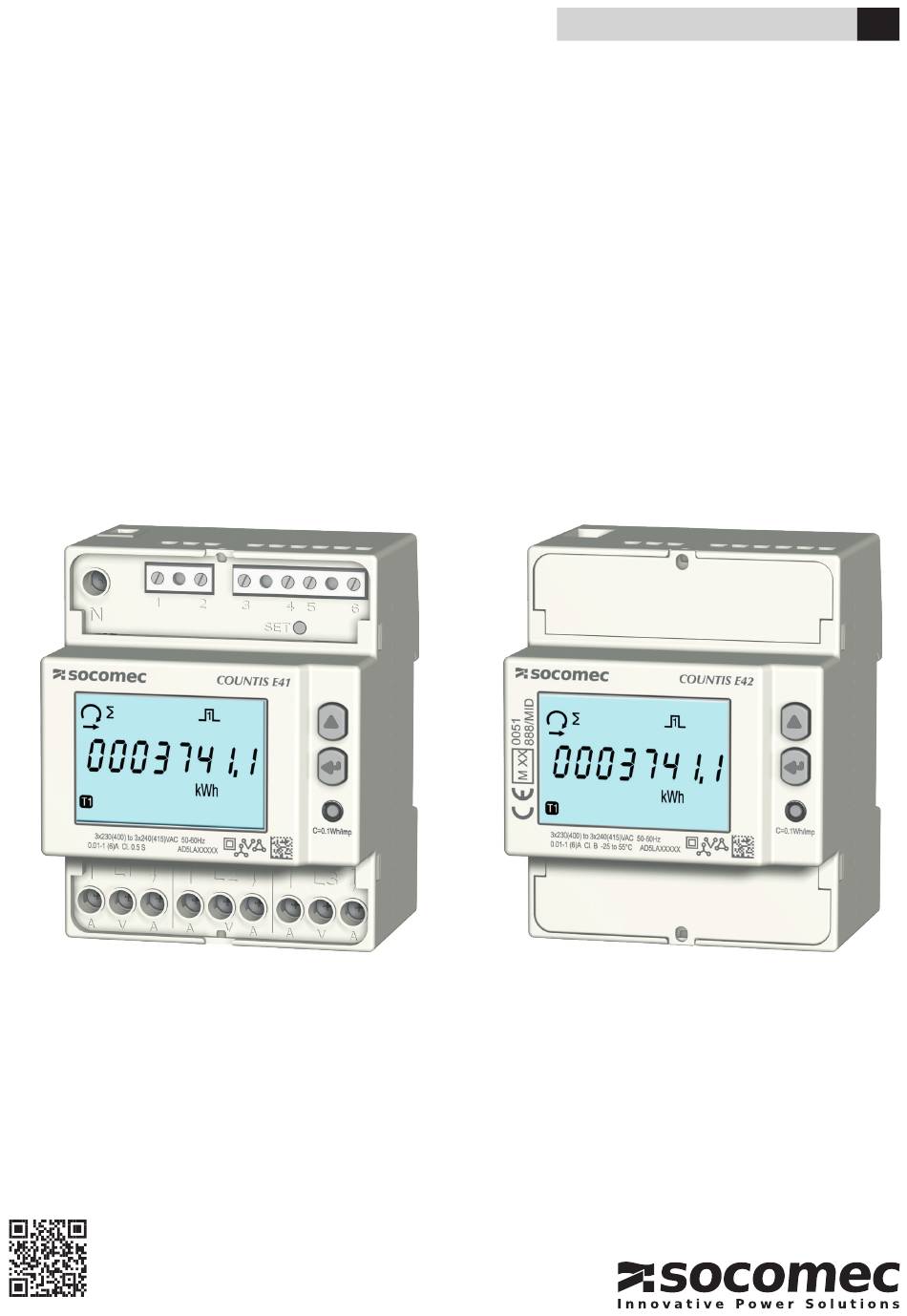

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E41/E42 Energiezähler dreiphasig mit Stromwandlermessung 1/5 A – Impulsmessung COUNTIS E41 COUNTIS E42 – MID www.socomec.com/en/countis-e4x...
-
Seite 2: Inhaltsverzeichnis
4.1. EINFÜHRUNG ZUM GERÄT COUNTIS E41/E42 ........ -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zum Gerät COUNTIS E41/E42 ist auf unserer Website verfügbar: www.socomec.com/en/countis-e4x COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
2. GEFAHREN UND WARNUNGEN Der in den untenstehenden Abschnitten verwendete Begriff „Gerät“ bezieht sich auf das Produkt COUNTIS E41/E42. Die Montage, Nutzung und Wartung dieser Geräte darf ausschließlich durch geschultes, qualifiziertesFachpersonal erfolgen. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. -
Seite 5: Vorbereitende Massnahmen
Bei Erhalt des Pakets mit dem Gerät Folgendes prüfen: • Zustand der Verpackung • Transportschäden am Gerät • Übereinstimmung von Packungsinhalt und Bestellung • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (für COUNTIS E42) - 1 Kurzanleitung COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 6: Einführung
4. EINFÜHRUNG 4.1. Einführung zum Gerät COUNTIS E41/E42 Die Geräte COUNTIS E41/E42 sind modulare Wirkenergie- und Blindenergie-Stromzähler, die die aufgenommene und die abgegebene Energie anzeigen. Sie sind für dreiphasige Netze ausgelegt und können mit einem 1/5-A-Stromwandler in Anlagen mit bis zu 12.000 A angeschlossen werden. -
Seite 7: Lcd-Anzeige
10. Teilzähler. Blinkt = Teilzähler gestoppt 11. Tarifanzeige 12. Energiebilanz 13. Induktiver Wert 14. Kapazitiver Wert 15. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 0.24 1.73 2.52 COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Neutralleiterstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. 4.6.2. Energiebilanz; Definition Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 9: Montage
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Das Gerät COUNTIS E41/E42 kann auf einer 35-mm-DIN-Schiene (EN 60715TM35) montiert werden. Es darf ausschließlich in Schaltschränken verwendet werden. COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 10: Anschluss
6.1. COUNTIS E41/E42 anschließen Starr/flexibel 0,14 mm -> 2,5 mm 0,27 in / 6,9 4,5 lb.in / 0,5 Nm max. Starr/flexibel 1,5 mm -> 35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 11: Anschluss An Das Stromnetz Und An Die Lasten
6.2. Anschluss an das Stromnetz und an die Lasten Das Gerät COUNTIS E41/E42 ist für dreiphasige Netze mit oder ohne Neutralleiter vorgesehen. 3 Phasen, 4 Leiter, 3 Stromwandler T1/2 Doppeltarif 1-2: Tarife umschalten: 0 VAC/DC -> Tarif 1 80-276 VAC/DC -> Tarif 2... -
Seite 12: Mid-Konformität
Sicherstellen, dass die Klemmenabdeckungen nach Anschluss des Geräts fachgerecht montiert und mit den mitgelieferten Kunststoffplomben plombiert werden. • Verriegelung der Programmiertaste Sicherstellen, dass nach der Montage der Klemmenabdeckung die SET-Programmiertaste verriegelt wird. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist online erhältlich: www.socomec.com/en/countis-e4x MID- Abdec- kung COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 13: Konfiguration
8. KONFIGURATION Im Programmiermodus kann das Gerät COUNTIS E41/E42 direkt über das Display konfiguriert werden. 8.1. Konfiguration über das Display Im Display den Programmiermodus aufrufen und den Teilzähler rücksetzen. Innerhalb des Programmiermodus wird wie folgt navigiert: FUNKTION MENÜSEITE TASTEN DRÜCKEN Zwischen Menüs umschalten... -
Seite 14: Detailansicht Von Menü „Setup 1
3.4.3 = 3 Phasen, 4 Leiter, 3 Stromwandler 3.3.3 = 3 Phasen, 3 Leiter, 3 Stromwandler 3.3.2 = 3 Phasen, 3 Leiter, 2 Stromwandler >3 Setup beenden Y=Einstellung speichern und beenden N=Ohne Speichern beenden /60 Hz C=Ohne Speichern fortfahren x1 Bestätigen COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 15: Gesamtmenü „Setup 2
8.1.3. Detailansicht von Menü „SETUP 2“ >3 s Energiewerte rücksetzen Ea+ Teilzähler Tarif T1, T2; Ea+ Teilzähler; Ea- Teilzähler Tarif T1, T2; Ea- Teilzähler, Eap Teilzähler, Er+ Teilzähler, Er- Teilzähler Zurück zum ersten Menü, „SETUP 2“ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 16: Verwendung
______________ Aufgenommene Zurück zur ersten Zurück zur ersten Zurück zur ersten und abgegebene Anzeige, Menü „tot“ Anzeige, Menü „rt“ Anzeige, Menü „info“ Teilblindenergie ______________ Wirkenergiebilanz ______________ Blindenergiebilanz ______________ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 17: Detailansicht Des Menüs Für Tarif 1 „Tar.1
Abgegebene Blindenergie, Tarif 1 Abgegebene Wirkenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 18: Detailansicht Des Menüs Für Tarif 2 „Tar.2
Abgegebene Blindenergie, Tarif 2 Abgegebene Wirkenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 19: Detailansicht Des Menüs Gesamtwerte „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie L1, L2, L3, ∑ ∑ Aufgenommene induktive Gesamtblindenergie Zurück zur ersten Anzeige, Menü „tot“ ∑ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindener- ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Teilmessungen Und Energiebilanz „Par.b
Aufgenommene Teilwirkenergie für Tarif T2 ∑ ∑ Abgegebene Teilblindenergie Aufgenommene Teilwirkenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T1 Wirkenergiebilanz) ∑ Blindenergiebilanz Abgegebene Teilwirkenergie für Tarif T2 ∑ Abgegebene Teilwirkenergie Zurück zur ersten Anzeige, Menü „Par.b“ ∑ Teilscheinenergie ∑ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 21: Teilenergiezähler Starten
9.4.1. Teilenergiezähler starten Y = OK N = Beenden x1 Bestätigen 9.4.2. Teilenergiezähler stoppen Y = OK N = Beenden x1 Bestätigen 9.4.3. Teilenergiezähler rücksetzen >3 Y = OK N = Beenden x1 Bestätigen COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Für Echtzeitmessungen „Rt
9.5. Detailansicht des Menüs für Echtzeitmessungen „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Frequenz Echtzeit-Scheinleistung L1, L2, L3, ∑ Echtzeit-Blindleistung Zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 23: Detailansicht Des Menüs „Info
Anschlusstyp 3 Phasen, 4 Leiter, 3 CT 3 Phasen, 3 Leiter, 3 Strom- wandler 3 Phasen, 3 Leiter, 2 Strom- wandler SW-Primärwert (CtP) 1…12000 A Vollskalenwert (FSA) 1 oder 5 A Zurück zur ersten Anzeige, Menü „info“ COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 24: Diagnosemeldungen
• Wenn eine 123-Phasenrotation erkannt wird, wird das Symbol angezeigt. • Wenn eine 132-Phasenrotation erkannt wird, wird das Symbol angezeigt. 10.3. Störung • Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 25: Fehlerbehebung
11. FEHLERBEHEBUNG Ursachen Abhilfe Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Phasen nicht im Display angezeigt Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration prüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 26: Eigenschaften
3,5 VA max. pro Phase Permanente max. Spannung 290 V Phase/Neutralleiter / 500 V Phase/Phase FREQUENZMESSUNG Frequenzmessung 45 – 65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei drei Phasen Auflösung 10 Wh, 10 varh COUNTIS E41/E42 - 547979A - SOCOMEC... -
Seite 27: Energiemessgenauigkeit
Momentanspannung: 1 Anzeige, 4-stellig 000,0 – 999,9 V Momentanstrom: 1 Anzeige, 4-stellig 0,000 – 99,99 kA Leistungsfaktor: 1 Anzeige, 4-stellig 0,000 … 1,000 Frequenz: 1 Anzeige, 4-stellig 45,00 – 65,00 Hz SPEICHERUNG Energiezählerstände Im FRAM-Speicher COUNTIS E41/E42 - 547979A - SOCOMEC... - Seite 28 Modular – Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 – Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E41/E42 - 547979A - SOCOMEC...
-
Seite 29: Abkürzungen Und Akronyme
Menü für Tarif 1 tAr.2 Menü für Tarif 2 Menü Gesamtwerte PAr.b Menü Teilmessungen und Energiebilanz Menü Echtzeitwerte SEtuP.2 Menü SETUP 2 Teilzähler-Rücksetzung ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren COUNTIS E41/E42 - 547979A - SOCOMEC... - Seite 30 KONTAKT UNTERNEHMENSZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 547979A...
