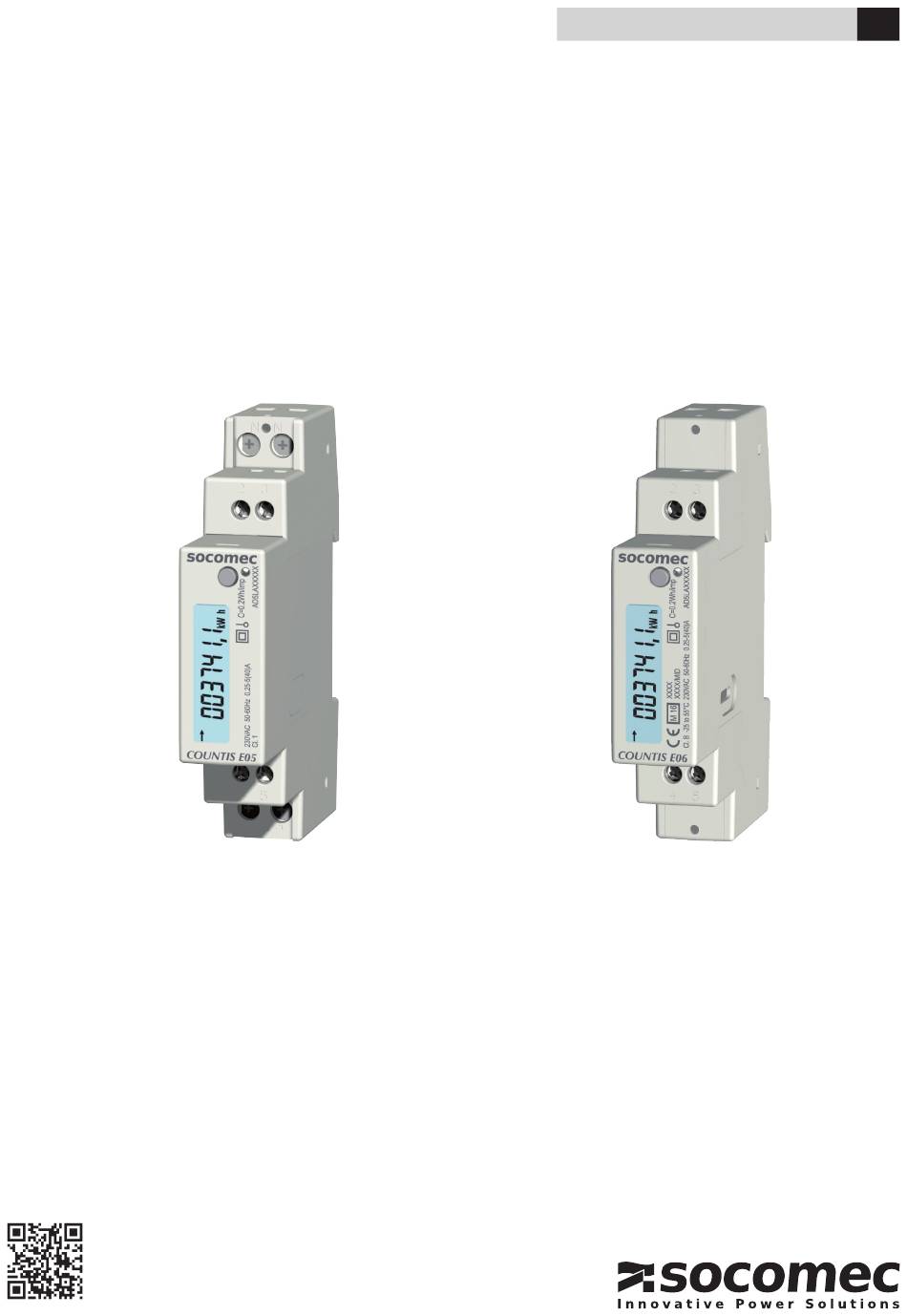

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E05/E06 Einphasiger Wirkenergiezähler Direkt - 40 A M-BUS COUNTIS E05 COUNTIS E06 - MID www.socomec.com/en/countis-e0x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Vorstellung des COUNTIS E05/E06 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E05/E06 ist online verfügbar unter: www.socomec.com/en/countis-e0x COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
2. GEFAHREN UND WARNUNGEN Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E05/E06. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. -
Seite 5: Vorbereitung
Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Sind Transportschäden zu melden? • Entspricht der Packungsinhalt Ihrer Bestellung? • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E06) - 1 Kurzanleitung COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 6: Vorstellung
4. VORSTELLUNG 4.1. Vorstellung des COUNTIS E05/E06 COUNTIS E05 und E06 sind modulare Wirk- und Blindenergiezähler, die die verbrauchte Energie anzeigen. Sie sind für einphasige Netzwerke ausgelegt und ermöglichen einen direkten Anschluss bis 40 A. Sie sind mit einem M-BUS- Kommunikationsanschluss ausgestattet. -
Seite 7: Lcd-Anzeige
5. Wert des Teilzählers blinkt = Messgerät gestoppt 6. Kommunikation aktiv 7. Induktiver Wert 8. Verbrauchte ( ) oder erzeugte ( ) Energie oder Leistung 9. Kapazitiver Wert 10. Messeinheiten 4.5. Abmessungen Abmessungen: in/mm 0.71 0.24 1.73 2.52 COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 8: Elektrische Messwerte
Gesamte Wirk- und Blindenergie für jeden Tarif Ea, Er kWh, kvarh ● ● (T1/T2) Wirk- und Blindenergie-Teilenergie Ea, Er kWh, kvarh ● ● Sonstiges Aktueller Tarif 1/2 (96kOhm) ● ● Teilzähler START/STOP ● Zustand des Impulsausgangs aktiv/inaktiv ● ● COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 9: Montage
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E05/E06 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 10: Anschluss
0,27 in / 6,9 10,62 lb.in / 4,5 lb.in / 1,2 Nm max. 0,5 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E05/E06 sind für einphasige Netzwerke mit Neutralleiter vorgesehen. M-BUS M-Bus 2-3: M-Bus-Anschluss Impulsausgang 4: -... -
Seite 11: Mid-Konformität
Kunststoffsiegel verplombt werden. • Kommunikation Die über die M-BUS-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e0x Sicherheitsabdichtung COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 12: Kommunikation
(Slaves) sind mit den 2 primären und sekundären Adressiermodi versehen Sie können die primären und sekundären Adressiermodi über die Geräteoberfläche konfigurieren. 8.4. Kommunikationstabellen Die Kommunikationstabellen und die entsprechenden Hinweise sind auf der Dokumentationsseite des COUNTIS E05/E06 online abrufbar unter: www.socomec.com/en/countis-e0x COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 13: Konfiguration
9. KONFIGURATION Das Gerät kann direkt über das COUNTIS E05/E06-Display im Programmiermodus oder über die Kommunikationsverbindung konfiguriert werden. In den folgenden Abschnitten ist die Konfiguration über das Display beschrieben. 9.1. Konfiguration über das Display Gehen Sie im Display in den Programmiermodus, um Ihre Kommunikationseinstellungen zu ändern. Die Navigation... -
Seite 14: Das Gesamte Menü Konfiguration Anzeigen
Drücken Sie auf „ “, um die verschiedenen Displays aufzurufen: >3 sek. Primäre M-BUS-Adresse Sekundäre M-BUS-Adresse Kommunikationsgeschwindigkeit Teilzähler zurücksetzen: Ea+ partiell (kWh) Ea- partiell (kWh) Er+ partiell (kVarh) Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 15: Detailansicht Von Menü Konfiguration
000, 001, ..., 249, 250 Sekundäre M-BUS-Adresse 0, 1 ..., 99999998, 99999999 (die Adresse ist gerätespezifisch) Baudrate 300, 2400, 9600 Zurücksetzen der Energiewerte Ea+ partiell, Ea- partiell, Er+ partiell Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 16: Beispiel: Einstellen Der Kommunikationsadresse
9 .1 .3 . Beispiel: Einstellen der Kommunikationsadresse Gehen Sie im Menü KONFIGURATION (siehe Seite 15) zum Display „Primäre M-BUS-Adresse“ Beispiel: Ändern der Kommunikationsadresse auf 243. >3 >3 >3 >3 >3 Sekundäre M-BUS-Adresse Kommunikationsgeschwindigkeit Teilenergiezähler zurücksetzen COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 17: Anwendung
Erzeugte Wirkenergie gesamt ______________ Verbrauchte Verbrauchte Blindenergie > 3 Sek. Teilblindenergie gesamt ______________ Wirk- und Blindleistung ______________ Spannung ______________ Strom ______________ Leistungsfaktor ______________ Frequenz ______________ Konfiguration ______________ Firmware-Version ______________ Prüfsumme der Firmware ______________ Kommunikationsport installiert COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 18: Hauptmenü Detailansicht
Verbrauchte Wirkenergie gesamt Konfiguration Beschreibung in Kapitel 10 .1 .1 Erzeugte Wirkenergie gesamt Firmware-Version Beschreibung in Kapitel 10 .1 .1 Verbrauchte Blindenergie gesamt Prüfsumme der Firmware Beschreibung in Kapitel 10 .1 .1 Wirkleistung Kommunikationsport installiert Blindleistung COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 19: Teilenergiezähler Detailansicht
10 .1 .1 . Teilenergiezähler Detailansicht Verbrauchte Wirkenergie gesamt Verbrauchte Blindenergie gesamt 10 .1 .2 . Starten des Teilenergiezählers > 3 Sek. > 3 Sek. > 3 Sek. 10 .1 .3 . Stoppen des Teilenergiezählers > 3 Sek. > 3 Sek. > 3 Sek. COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 20: Zurücksetzen Des Teilenergiezählers
10 .1 .4 . Zurücksetzen des Teilenergiezählers > 3 Sek. > 3 Sek. COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 21: Diagnosemeldungen
• Wenn diese Meldung, Code xx, angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. 12. FEHLERBEHEBUNG Ursachen Lösungen Gerät funktioniert nicht Kabelanschluss an Neutralleiter und Phase überprüfen Fehlermeldung Überprüfen, ob das Messgerät ordnungsgemäß funktioniert COUNTIS E05/E06 - 545867A - SOCOMEC... -
Seite 22: Technische Daten
45 - 65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional einphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E16 Wirkenergie Ea+ (kWh) Klasse 1 (EN 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (EN 62053-23) COUNTIS E05/E06 - 545867A - SOCOMEC... - Seite 23 2 Leiter + Abschirmung / Halbduplex Protokoll M-BUS Baudrate 300, 2400, 9600 bps Eingangsimpedanz SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSANFORDERUNGEN. Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis +75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Gehäuse/Schaltschrank) Vibrationen ±0,075 mm COUNTIS E05/E06 - 545867A - SOCOMEC...
- Seite 24 Modular Breite von 2 Modulen (DIN 43880) 18 x 90 x 70 Installation Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 80 g COUNTIS E05/E06 - 545867A - SOCOMEC...
-
