socomec COUNTIS E13 Bedienungsanleitung
Einphasiger wirkenergiezähler direkt - 80 a modbus
Vorschau ausblenden
Andere Handbücher für COUNTIS E13:
- Bedienungsanleitung (16 Seiten) ,
- Bedienungsanleitung (2 Seiten)
Verwandte Anleitungen für socomec COUNTIS E13
Inhaltszusammenfassung für socomec COUNTIS E13

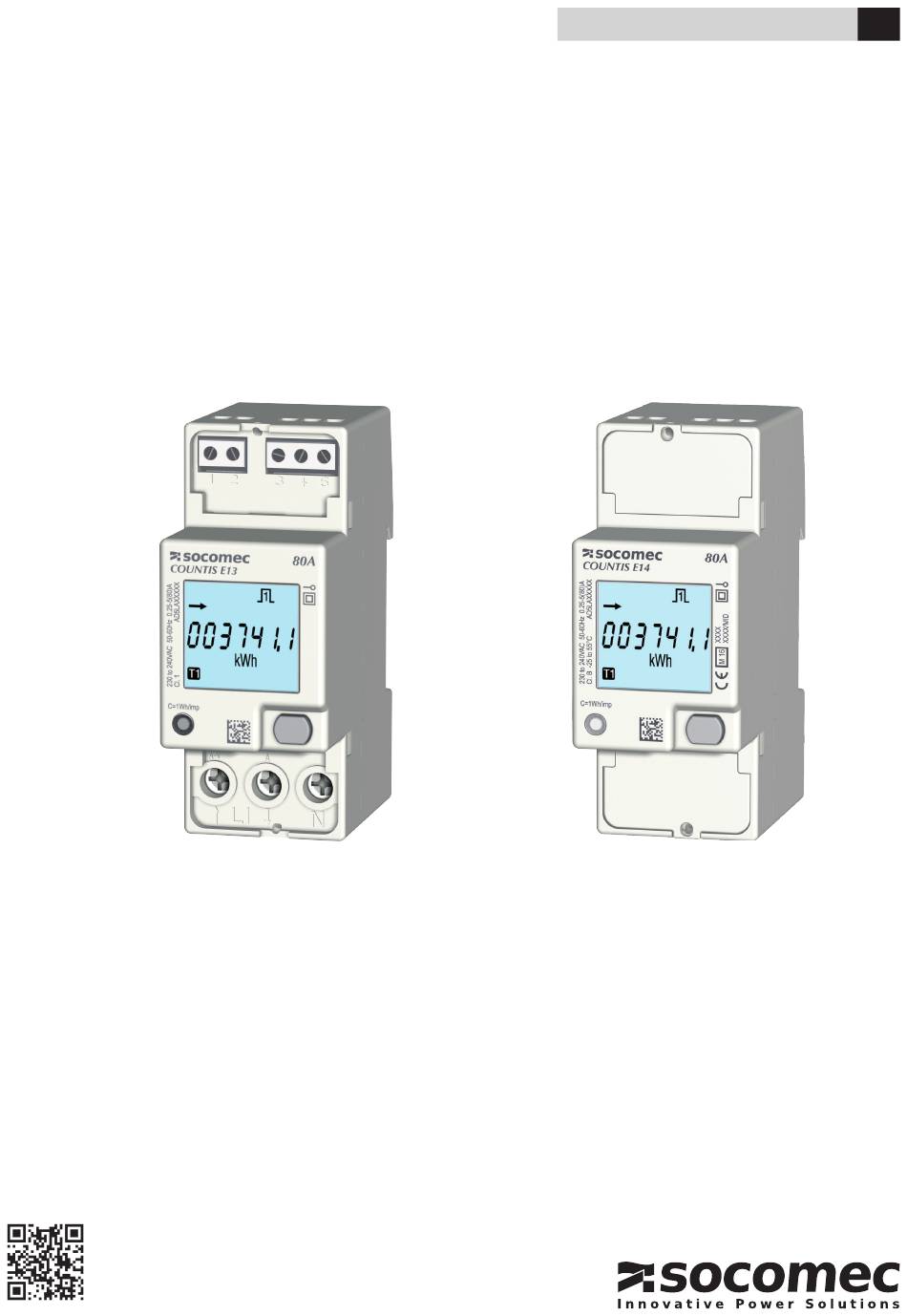

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E13/E14 Einphasiger Wirkenergiezähler Direkt - 80 A MODBUS COUNTIS E13 COUNTIS E14 - MID www.socomec.com/en/countis-e1x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 4 .1 . Einführung zu COUNTIS E13 / E14 . -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E13/E14 ist online verfügbar unter: www.socomec.com/en/countis-e1x COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E13/E14. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. 2.1. Gefahr von Stromschlägen, Verbrennungen und Explosionen •... -
Seite 5: Vorbereitung
Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Erkennbare Transportschäden • Übereinstimmung von Packungsinhalt und Bestellung • Verpackungsinhalt: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E14) - 1 Kurzanleitung COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 6: Einführung

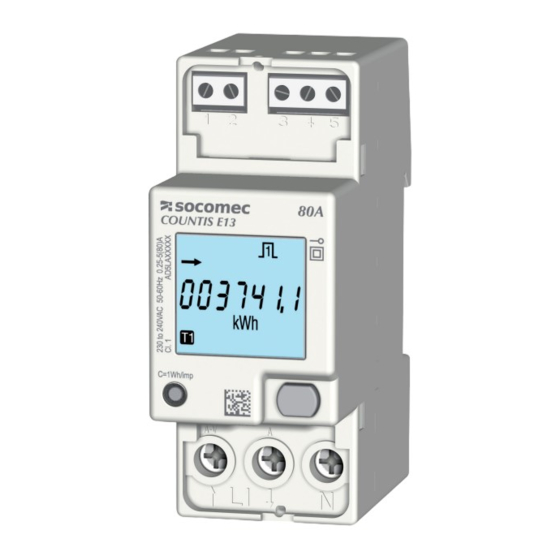

4.1. Einführung zu COUNTIS E13 / E14 COUNTIS E13 und E14 sind modulare Wirk- und Blindenergiezähler, die die verbrauchte Energie anzeigen. Sie sind für einphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss bis zu 80 A. Sie sind mit einem MODBUS-Kommunikationsbus ausgestattet. -
Seite 7: Lcd-Anzeige
5. Aktiver Impulsausgang 6. Konfigurationsmenü 7. Hauptanzeigebereich 8. Messeinheit 9. Induktiver Wert 10. Kapazitiver Wert 11. Teilzähler. Blinken = Teilzähler gestoppt 12. Tarifanzeige 4.5. Abmessungen Abmessungen: in/mm 1.42 1.42 0.24 1.73 0.24 1.73 2.52 2.52 COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 8: Elektrische Messwerte
Aktiv / inaktiv ● 4 .6 .2 . Energiebilanz; Definition Energiebilanz Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 9: Installation
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E13/E14 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 10: Anschluss
0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E13/E14 sind für einphasige Netzwerke mit oder ohne Neutralleiter vorgesehen. COM RS485 MODBUS 3 4 5 3 4 5... -
Seite 11: Mid-Konformität
Geräts fachgerecht montiert und durch die mitgelieferten Kunststoffsiegel verplombt werden. • RS485-Kommunikation Die über die RS485-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e1x MID- Siegel COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 12: Kommunikation
Wenn der Abstand von 1200 m überschritten wird und/oder die Geräteanzahl 32 übersteigt, muss ein Verstärker vorgesehen werden, um weitere Geräte anschließen zu können An beiden Enden der Verbindung muss ein Widerstand von 120 Ohm angebracht werden. COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 13: Kommunikationsstruktur
2 Wörter <=> 4 Bytes <=> 32 Bits Die Broadcast-Kommunikation ist für das Protokoll verfügbar, das den Tarif speichert. 8.4. Kommunikationstabellen Die Kommunikationstabellen und die entsprechenden Hinweise sind auf der Dokumentationsseite von COUNTIS E13/E14 online abrufbar unter: www.socomec.com/en/countis-e1x COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 14: Konfiguration
9 .1 .1 . Das gesamte Menü KONFIGURATION anzeigen Drücken Sie im Menü KONFIGURATION 3 Sekunden lang „ “, um das Gerät in den Programmiermodus zu versetzen. “ Zum Aufrufen der verschiedenen Displays drücken Sie auf „ COUNTIS E13/E14 - 545869A - SOCOMEC... - Seite 15 Ea+ partiell (kWh) Tarif T1, T2 Ea+ partiell (kWh) Ea- partiell (kWh) Tarif T1, T2 Ea- partiell (kWh) Eap partiell (kVAh) Er+ partiell (kVarh) Er- partiell (kVarh) Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E13/E14 - 545869A - SOCOMEC...
-
Seite 16: Detailansicht Von Menü Konfiguration
1, 2 Zurücksetzen der Energiewerte Ea+ partiell Tarif T1, T2; Ea+ partiell; Ea- partiell Tarif T1, T2; Ea- partiell, Eap partiell, Er+ partiell, Er- partiell Zurück zum ersten Display des Menüs XX = Standardwert COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 17: Beispiel: Einstellen Der Kommunikationsadresse
Gehen Sie im Modus KONFIGURATION (siehe Seite 14) zum Display „Adr. Kommunikationsadresse“ Beispiel: Ändern der Kommunikationsadresse nach 247. >3 x2<0,5 Sek. x2<0,5 Sek. x2<0,5 Sek. x2<0,5 Sek. Baudrate Modbus-Parität Modbus-Stoppbits Alle Teilzähler zurück- gesetzt COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 18: Anwendung
Strom ______________ Leistungsfaktor ______________ Frequenz ______________ Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display des Menüs „Tar.“ des Menüs „tot“ des Menüs „P.rt“ des Menüs „InFO“ COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 19: Detailansicht Des Tarifmenüs „Tar
Erzeugte Wirkenergie, Tarif 1 Erzeugte Blindenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 1 Zurück zum ersten Display des Menüs „Tar.“ Erzeugte Blindenergie, Tarif 1 Verbrauchte Wirkenergie, Tarif 2 Erzeugte Wirkenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 2 COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 20: Detailansicht Des Gesamten Menüs „Tot
Erzeugte Wirkenergie gesamt Verbrauchte Blindenergie gesamt Erzeugte Blindenergie gesamt Gesamte Scheinenergie Verbrauchte induktive Blindenergie gesamt Zurück zum ersten Display des Menüs „tot“ Erzeugte induktive Blindenergie gesamt Verbrauchte kapazitive Blindenergie ge- samt Erzeugte kapazitive Blindenergie gesamt COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 21: Detailansicht Des Menüs Für Teil- Und Echtzeitmessungen „P . Rt
Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitblindleistung Verbrauchte Teil-Wirkenergie Echtzeitspannung Erzeugte Wirkenergie partiell für Tarif T1 Echtzeitstrom Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitleistungsfaktor Erzeugte Wirkenergie partiell Frequenz Verbrauchte Blindenergie partiell Zurück zum ersten Display des Menüs „P.rt“ COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 22: Starten Des Des Teilenergiezählers
10 .3 .1 . Starten des des Teilenergiezählers >3 >3 10 .3 .2 . Stoppen des des Teilenergiezählers >3 >3 10 .3 .3 . Zurücksetzen des Teilenergiezählers >3 >3 COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 23: Detailansicht Des Menüs „Info
10.4. Detailansicht des Menüs „info“ Messtechnische Firmwareversion Nicht messtechnische Firmwareversion Prüfsumme der messtechnischen Firmwa- Prüfsumme der nicht messtechnischen Firmware Installierter Kommunikationsport Zurück zum ersten Display des Menüs „info“ COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 24: Diagnosemeldungen
11. DIAGNOSEMELDUNGEN Die folgende Meldung wird angezeigt, wenn Anschlussfehler oder Störungen auftreten. 11.1. Störung • Wenn diese Meldung angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 25: Fehlerbehebung
12. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Kabelanschlüsse am Neutralleiter und Phase 1 überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E13/E14 - 545869A - SOCOMEC... -
Seite 26: Eigenschaften
ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei einphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E14 Wirkenergie Ea+ (kWh) Klasse 1 (EN 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (EN 62053-23) COUNTIS E13/E14 - 545869A - SOCOMEC... - Seite 27 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Isolierung SELV (Schutzklasse III) Eingangsimpedanz 1/8 (96kOhm) SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSBEDINGUNGEN Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis 75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Gehäuse/Schaltschrank) Vibrationen ±0,075 mm COUNTIS E13/E14 - 545869A - SOCOMEC...
- Seite 28 Modular Breite von 2 Modulen (DIN 43880) 36 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 215 g COUNTIS E13/E14 - 545869A - SOCOMEC...
- Seite 29 Prty Parität des Kommunikationframe keine Parität ungerade Parität gerade Parität StoP Stoppbit des Frame 1 Stoppbit 2 Stoppbits rESALL Alle Teilzähler zurücksetzen SAVE? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren COUNTIS E13/E14 - 545869A - SOCOMEC...
- Seite 30 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545869A...
