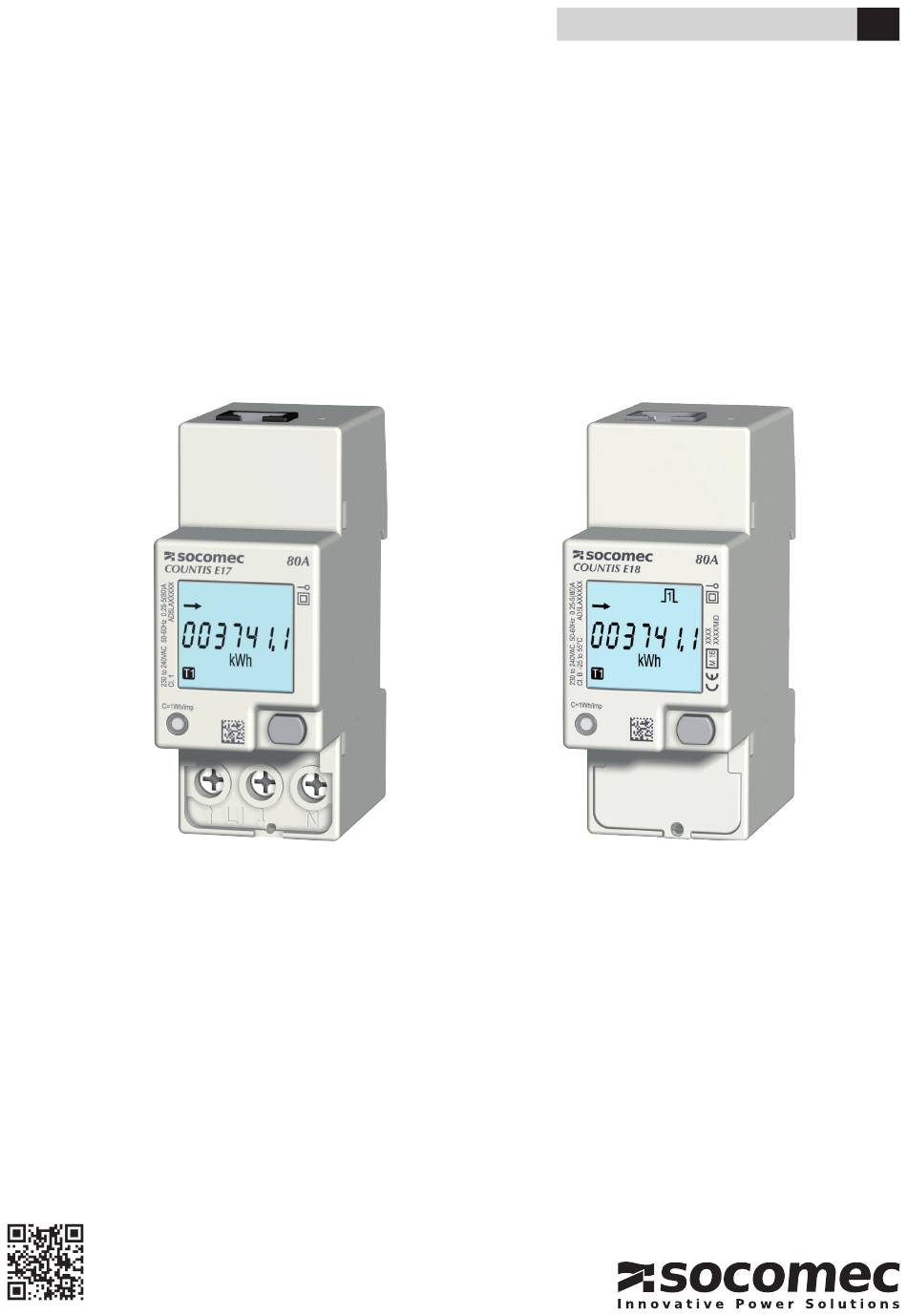

- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E17/E18 Einphasiger Energiezähler Direkt - 80 A Ethernet COUNTIS E17 COUNTIS E18 - MID www.socomec.com/en/countis-e1x...
-
Seite 2: Inhaltsverzeichnis
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 3: Dokumentation
1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E17/E18 ist online verfügbar unter: www.socomec.com/en/countis-e1x COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 4: Gefahren Und Warnungen
Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E17/E18. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. 2.1. Gefahr von Stromschlägen, Verbrennungen und Explosionen •... -
Seite 5: Vorbereitung
Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Erkennbare Transportschäden • Übereinstimmung von Packungsinhalt und Bestellung • Verpackungsinhalt: - 1 Gerät - 1 Ferritkern - 1 Plombiersatz (bei COUNTIS E18) - 1 Kurzanleitung COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 6: Einführung

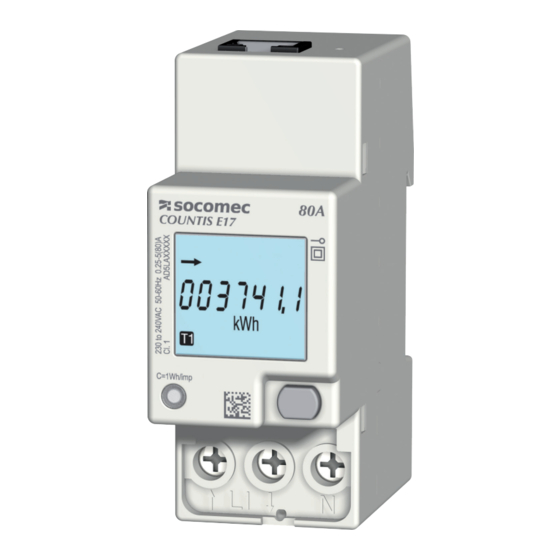

4. EINFÜHRUNG 4.1. Einführung zu COUNTIS E17 / E18 COUNTIS E17 und E18 sind modulare Wirk- und Blindenergiezähler, die die verbrauchte Energie anzeigen können. Sie sind für einphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss von bis zu 80 A. Sie sind mit einem Ethernet-Kommunikationsbus ausgestattet. -
Seite 7: Lcd-Anzeige
4. Gerätestörung. Gerät austauschen 5. Konfigurationsmenü 6. Hauptanzeigebereich 7. Messeinheit 8. Induktiver Wert 9. Kapazitiver Wert 10. Teilzähler. Blinken = Teilzähler gestoppt 11. Tarifanzeige 4.5. Abmessungen Abmessungen: in/mm 1.42 1.42 0.24 1.73 0.24 1.73 2.52 2.52 COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 8: Elektrische Messwerte
Teilzähler START/STOP ● 4 .6 .2 . Energiebilanz; Definition Energiebilanz Formel (+kWh T1) – (-kWh T1) + (+kWh T2) – (-kWh T2) kvarh (+kvarh T1) – (-kvarh T1) + (+kvarh T2) – (-kvarh T2) COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 9: Installation
• Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E17/E18 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 10: Anschluss
RJ45. Das Ethernetkabel muss zweimal durch den Ferritkern geführt werden, der einen Abstand von mindestens 5 cm zum Gerät haben muss. Preisliste Tarifumschaltung über Kommunikation Netzwerk L1 A-V: Phaseneingang L': A Phasenausgang N: Neutralleiteranschluss L’ 230 VAC 50/60 Hz COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 11: Mid-Konformität
Kunststoffsiegel gesichert werden. • Kommunikation Die über die TCP Modbus-Kommunikation bereitgestellten Daten werden nur zu Informationszwecken übertragen und sind nicht verbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e1x MID- Siegel COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 12: Kommunikation
8. KOMMUNIKATION 8.1. Allgemeine Informationen Die bei COUNTIS E17/E18 verfügbare Modbus-Kommunikation erfolgt über eine Ethernet-Schnittstelle, die den Betrieb der Geräte von einem PC oder einer SPS aus ermöglicht. 8.2. Kommunikationsstruktur Das Gerät kommuniziert über das MODBUS-Protokoll, das den Dialog in einer Master/Slave-Struktur bedingt. Die Kommunikation erfolgt via TCP (Transmission Control Protocol;... -
Seite 13: Konfiguration
Menü KONFIGURATION beenden Menü KONFIGURATION > 3 Sek. Den angezeigten Teilzähler starten/stoppen Teilzähler-Menü > 3 Sek. Den angezeigten Teilzähler auf Null zurück- Teilzähler-Menü > 3 Sek. setzen Jede Seite mit Ausnahme Test anzeigen von KONFIGURATION und > 10 Sek. Teilzähler COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 14: Das Gesamte Menü Konfiguration Anzeigen
Gateway 2 Gateway 3 Gateway 4 Teil-Stromzähler zurücksetzen: kwh+ Teilzähler Tarif T1, T2; kwh+ Teilzähler; kwh- Teilzähler Tarif T1, T2; kwh- Teilzähler, kwh Teilzähler, kvarh+ Teilzähler, kvarh- Teilzähler Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 15: Detailansicht Von Menü Konfiguration
Teilzähler; kwh- Teilzähler Tarif T1, T2; kwh- Teilzähler, 000, 001, ..., 254, 255 kwh Teilzähler, kvarh+ Teilzähler, kvarh- Teilzähler Netzmaske 2 000, 001, ..., 254, 255 Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 16: Beispiel: Einstellen Der Kommunikationsadresse
Sek. x2<0,5 Sek. x2<0,5 Sek. IP-Adresse 2 IP-Adresse 3 x2<0,5 Sek. IP-Adresse 4 Netzmaske 1 Netzmaske 2 Netzmaske 3 Netzmaske 4 Gateway 1 Gateway 2 Gateway 3 Gateway 4 Teilzähler-Reset XX = Standardwert COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 17: Anwendung
Strom ______________ Leistungsfaktor ______________ Frequenz ______________ Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display des Menüs „Tar.“ des Menüs „tot“ des Menüs „P.rt“ des Menüs „InFO“ COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 18: Detailansicht Des Tarifmenüs „Tar
Erzeugte Wirkenergie, Tarif 1 Erzeugte Blindenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 1 Zurück zum ersten Display des Menüs „Tar.“ Erzeugte Blindenergie, Tarif 1 Verbrauchte Wirkenergie, Tarif 2 Erzeugte Wirkenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 2 COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 19: Detailansicht Des Gesamten Menüs „Tot
Erzeugte Wirkenergie gesamt Verbrauchte Blindenergie gesamt Erzeugte Blindenergie gesamt Gesamte Scheinenergie Verbrauchte induktive Blindenergie gesamt Zurück zum ersten Display des Menüs „tot“ Erzeugte induktive Blindenergie gesamt Verbrauchte kapazitive Blindenergie ge- samt Erzeugte kapazitive Blindenergie gesamt COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Teil- Und Echtzeitmessungen „P . Rt
Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitblindleistung Verbrauchte Teil-Wirkenergie Echtzeitspannung Erzeugte Wirkenergie partiell für Tarif T1 Echtzeitstrom Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitleistungsfaktor Erzeugte Wirkenergie partiell Frequenz Verbrauchte Blindenergie partiell Zurück zum ersten Display des Menüs „P.rt“ COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 21: Starten Des Des Teilenergiezählers
10 .3 .1 . Starten des des Teilenergiezählers >3 >3 10 .3 .2 . Stoppen des des Teilenergiezählers >3 >3 10 .3 .3 . Zurücksetzen des Teilenergiezählers >3 >3 COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 22: Detailansicht Des Menüs, „Info
10.4. Detailansicht des Menüs, „info“ Messtechnische Firmwareversion Nicht messtechnische Firmwareversion Prüfsumme der messtechnischen Firmwa- Prüfsumme der nicht messtechnischen Firmware Installierter Kommunikationsport Zurück zum ersten Display des Menüs „info“ COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 23: Diagnosemeldungen
11.1. Störung • Wenn diese Meldung angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. 12. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Kabelanschlüsse am Neutralleiter- und Phase 1 überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E17/E18 - 545873A - SOCOMEC... -
Seite 24: Eigenschaften
ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei einphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E18 Wirkenergie Ea+ (kWh) Klasse 1 (IEC 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (IEC 62053-23) COUNTIS E17/E18 - 545873A - SOCOMEC... - Seite 25 Benutzername: user / Passwort: user Standard-IP-Adresse 192.168.0.4 Standard-Gateway-IP-Adresse 192.168.0.1 Standard-Netzmaske 255.255.255.000 Standard-Slave-Adresse SPEICHERUNG Energiezählerstände Im FRAM-Speicher UMGEBUNGSBEDINGUNGEN Mechanische Umgebung Elektromagnetische Umgebung Betriebstemperatur -25°C bis +55°C Lagertemperatur -25°C bis 75°C Luftfeuchtigkeit ≤ 80 % Installation Innen (Kasten/Schrank) Vibrationen ±0,075 mm COUNTIS E17/E18 - 545873A - SOCOMEC...
- Seite 26 Abmessungen B x H x T (mm) Modular bestehend aus 2 Modulen (DIN 43880) 36 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 215 g COUNTIS E17/E18 - 545873A - SOCOMEC...
-
Seite 27: Glossar
EthSEF Standardeinstellungen IP-Adresse 1 IP-Adresse 2 IP-Adresse 3 IP-Adresse 4 nET1 Netzmaske 1 nET2 Netzmaske 2 nET3 Netzmaske 3 nET4 Netzmaske 4 GAt1 Gateway 1 GAt2 Gateway 2 GAt3 Gateway 3 GAt4 Gateway 4 COUNTIS E17/E18 - 545873A - SOCOMEC... - Seite 28 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 545873A...
