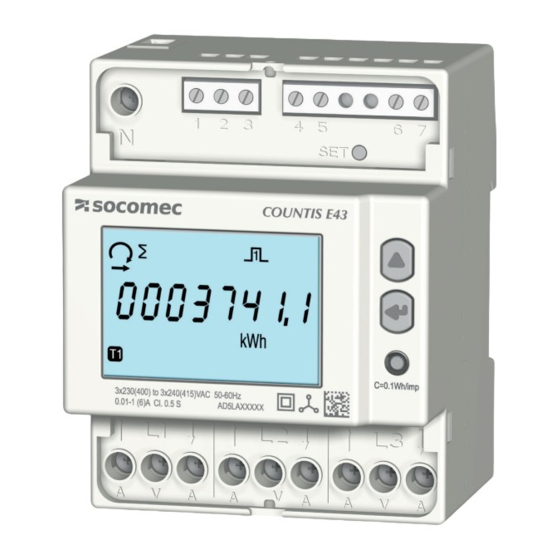

socomec COUNTIS E43 Installation Und Betriebsanleitung
Dreiphasig mit stromwandlermessung 1/5 a-rs485 modbus
Vorschau ausblenden
Andere Handbücher für COUNTIS E43:
- Bedienungsanleitung (60 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Verwandte Anleitungen für socomec COUNTIS E43
Inhaltszusammenfassung für socomec COUNTIS E43

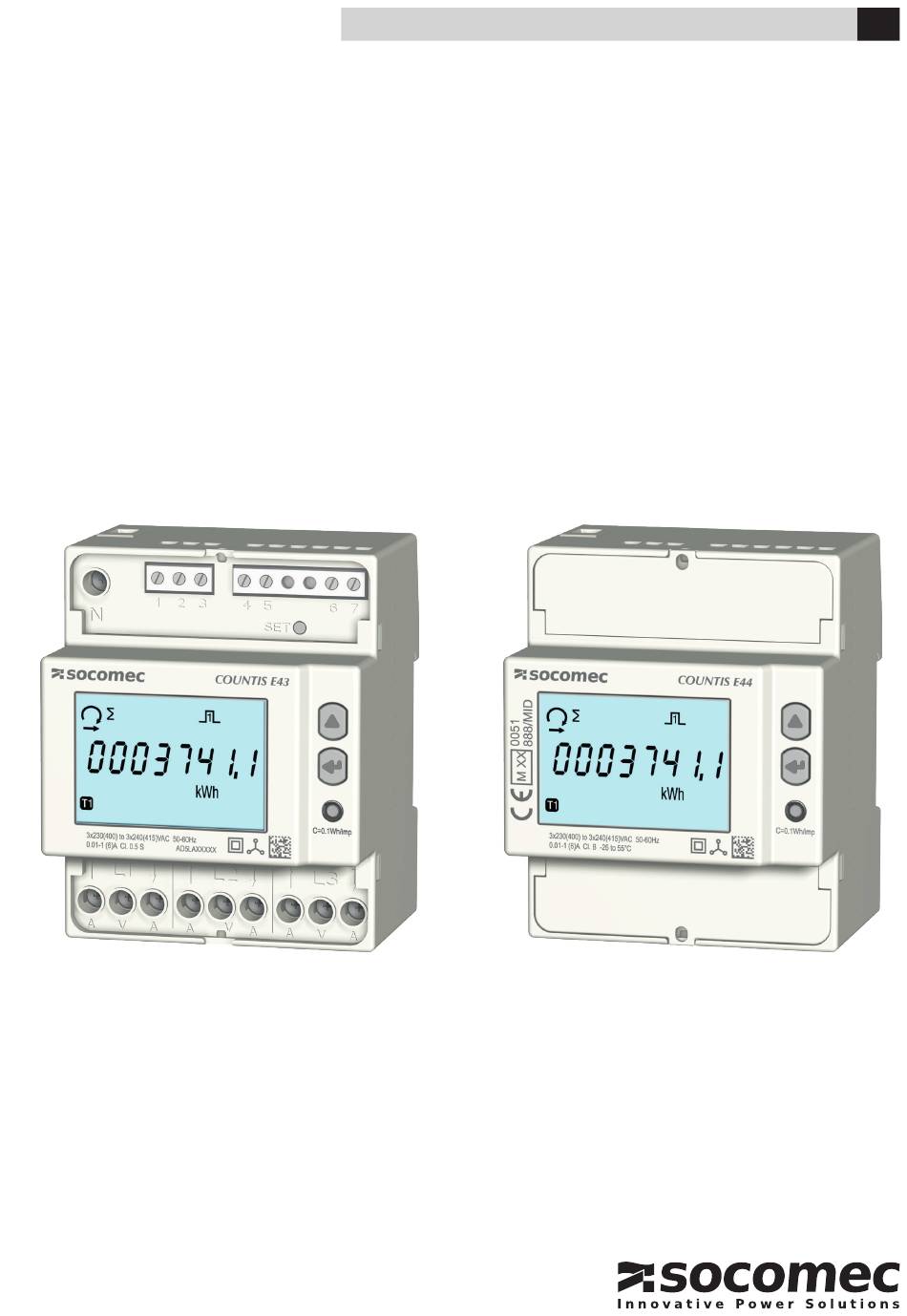

- Seite 1 INSTALLATIONS- UND BETRIEBSANLEITUNG COUNTIS E43/E44 Energiezähler dreiphasig mit Stromwandlermessung 1/5 A – RS485 MODBUS COUNTIS E43 COUNTIS E44 - MID...
-
Seite 2: Inhaltsverzeichnis
4.1. Einführung zum Gerät COUNTIS E43/E44 ........ - Seite 3 14. ABKÜRZUNGEN UND AKRONYME ........... .33 COUNTIS E43/E44 - 547981B - SOCOMEC...
-
Seite 4: Dokumentation
2. GEFAHREN UND WARNUNGEN Der in den untenstehenden Abschnitten verwendete Begriff „Gerät“ bezieht sich auf das Produkt COUNTIS E43/E44. Die Montage, Nutzung und Wartung dieser Geräte darf ausschließlich durch geschultes, qualifiziertesFachpersonal erfolgen. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. -
Seite 5: Vorbereitende Massnahmen
Bei Erhalt des Pakets mit dem Gerät Folgendes prüfen: • Zustand der Verpackung • Transportschäden am Gerät • Übereinstimmung von Packungsinhalt und Bestellung • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (für COUNTIS E44) - 1 Kurzanleitung COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 6: Einführung
4. EINFÜHRUNG 4.1. Einführung zum Gerät COUNTIS E43/E44 Die Geräte COUNTIS E43/E44 sind modulare Wirkenergie- und Blindenergie-Stromzähler, die die aufgenommene und die abgegebene Energie anzeigen. Sie sind für dreiphasige Netze ausgelegt und können mit einem 1/5-A-Stromwandler in Anlagen mit bis zu 12.000 A angeschlossen werden. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinkt = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 0.24 1.73 2.52 COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Aktiv/inaktiv Hinweis: ∑ ist die Summe der Messergebnisse pro Phase geteilt durch 3. Hinweis: Bei einer 3-Leiter-Verbindung sind die folgenden Spannungsmessungen nicht verfügbar: Phase-Neutral, Neutralleiterstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 9: Energiebilanz; Definition
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Das Gerät COUNTIS E43/E44 kann auf einer 35-mm-DIN-Schiene (EN 60715TM35) montiert werden. Es darf ausschließlich in Schaltschränken verwendet werden. COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 10: Anschluss
2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten Das Gerät COUNTIS E43/E44 ist für dreiphasige Netze mit Neutralleiter vorgesehen. Die Erdung von CT-Sekundärteilen ist im IT-Erdungssystem verboten. Es ist optional im TT / TN-Erdungssystem. 3 Phasen, 4 Leiter, 3 Stromwandler MODBUS 1: NC (nicht verbunden). -
Seite 11: Mid-Konformität
Sicherstellen, dass nach der Montage der Klemmenabdeckung die SET-Programmiertaste verriegelt wird. • RS485-Kommunikation Die über RS485 COM bereitgestellten Daten dienen lediglich Informationszwecken und sind in keiner Weise rechtsverbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist online erhältlich: www.socomec.com/en/countis-e4x MID- Abdeckung COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 12: Kommunikation
8. KOMMUNIKATION 8.1. Allgemeine Informationen Die Modbus-Kommunikation am Gerät COUNTIS E43/E44 erfolgt über eine serielle RS485-Verbindung (2 oder 3 Leiter) zum Betreiben von Geräten über einen PC oder eine API. In einer Standardkonfiguration können über eine RS485-Verbindung bis zu 32 Geräte mit einem PC oder einem Controller über eine Entfernung bis zu 1200 Metern verbunden werden. -
Seite 13: Kommunikationsstruktur
Dem Modbus-Protokoll entsprechend muss die Pausenzeit zwischen Zeichen ≤ 3 betragen. Dies gibt die Zeit für die Ausgabe von 3 Zeichen zum Verarbeiten der Nachricht durch das Gerät COUNTIS E43/44 an. Zur korrekten Nutzung der Daten müssen die Modbus-Funktionen gemäß den folgenden Codes genutzt werden: •... -
Seite 14: Konfiguration
9. KONFIGURATION Im Programmiermodus kann das Gerät COUNTIS E43/E44 direkt über das Display oder die Kommunikationsverbindung konfiguriert werden. Die folgenden Abschnitte beschreiben das Konfigurieren über das Display. 9.1. Konfiguration über das Display Zum Ändern der Kommunikationseinstellungen im Display den Programmiermodus aufrufen. Innerhalb des... -
Seite 15: Detailansicht Von Menü „Setup 1
Diese 2 Vorgänge für die anderen Stellen wiederholen Tarifverwaltungsauswahl Tarifverwaltungsauswahl COM = Modbus-Kommunikation DiG = Eingänge T1/T2 x1 Bestätigen >3s Menü verlassen Y=Änderungen speichern und beenden N=Ohne Speichern beenden /60 Hz C=Ohne Speichern fortfahren x1 Bestätigen COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 16: Gesamtmenü „Setup 2
Ea+ Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea+ Teilzähler (kWh) Ea− Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea− Teilzähler (kWh) Eap Teilzähler (kVAh) Er+ Teilzähler (kVarh) Er− Teilzähler (kVarh) Zurück zum ersten Menü, „SETUP 2“ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 17: Detailansicht Von Menü „Setup 2
1, 2 Energiewerte rücksetzen Ea+ Teilzähler Tarif T1, T2, T3, T4; Ea+ Teilzähler; Ea− Teilzähler Tarif T1, T2, T3, T4; Ea− Teilzähler; Eap Teilzähler; Er+ Teilzähler; Er− Teilzähler Zurück zum ersten Menü, „SETUP 2“ XX = Standardwert COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 18: Beispiel: Kommunikationsadresse Einstellen
9.1.4. Beispiel: Kommunikationsadresse einstellen Im Modus „SETUP 2“ (siehe Seite Seite 14) die Ansicht „Addr communication address“ aufrufen. Beispiel: Kommunikationsadresse auf 247 ändern. >3s Baudrate Modbus-Parität Modbus-Stoppbits Alle Teilzähler rücksetzen COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 19: Verwendung
„Tar.3“ „Tar.4“ Gesamtblind-energie Zurück zur ersten Aufgenommene Zurück zur ersten Zurück zur ersten Anzeige, Menü und abgegebene Anzeige, Menü Anzeige, Menü „rt“ „tot“ Teilblindenergie „info“ Wirkenergiebilanz Blindenergie- bilanz Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Tarif 1 „Tar.1
Abgegebene Wirkenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif 1 Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 21: Detailansicht Des Menüs Für Tarif 2 „Tar.2
Abgegebene Wirkenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif 2 Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Für Tarif 3 „Tar.3
Abgegebene Wirkenergie, Tarif 3 Aufgenommene induktive Blindenergie, Tarif 3 Zurück zur ersten Anzeige, Menü „Tar.3“ Abgegebene induktive Blindenergie, Tarif 3 Aufgenommene kapazitive Blindenergie, Tarif 3 Abgegebene kapazitive Blindenergie, Tarif 3 Aufgenommene Blindenergie, Tarif 3 COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 23: Detailansicht Des Menüs Für Tarif 4 „Tar.4
Abgegebene Wirkenergie, Tarif 4 Aufgenommene induktive Blindenergie, Tarif 4 Zurück zur ersten Anzeige, Menü „Tar.4“ Abgegebene induktive Blindenergie, Tarif 4 Aufgenommene kapazitive Blindenergie, Tarif 4 Abgegebene kapazitive Blindenergie, Tarif 4 Aufgenommene Blindenergie, Tarif 4 COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 24: Detailansicht Des Menüs Gesamtwerte „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie ∑ L1, L2, L3, ∑ Aufgenommene induktive Gesamtblindenergie ∑ Zurück zur ersten Anzeige, Menü „tot“ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindenergie ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 25: Detailansicht Des Menüs Teilmessungen Und Energiebilanz „Par.b
∑ ∑ Aufgenommene Teilwirkenergie Abgegebene Teilblindenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T1 Wirkenergiebilanz ∑ Abgegebene Teilwirkenergie für Tarif T2 Blindenergiebilanz ∑ Abgegebene Teilwirkenergie für Tarif T3 ∑ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 26: Teilenergiezähler Starten
10.6.1. Teilenergiezähler starten Y = OK N = Beenden x1 Bestätigen 10.6.2. Teilenergiezähler stoppen Y = OK N = Beenden x1 Bestätigen 10.6.3. Teilenergiezähler rücksetzen >3s Y = OK N = Beenden x1 Bestätigen COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 27: Detailansicht Des Menüs Für Echtzeitmessungen „Rt
10.7. Detailansicht des Menüs für Echtzeitmessungen „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Frequenz Echtzeit-Scheinleistung L1, L2, L3, ∑ Echtzeit-Blindleistung L1, L2, L3, ∑ Zurück zur ersten Anzeige, Menü „rt“ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 28: Detailansicht Des Menüs „Info
Version der messtechnischen Firmware Version der nichtmesstechnischen Firmware Prüfsumme der messtechnischen Firmware Prüfsumme der nichtmesstechnischen Firmware Installierter Kommunikationsport SW-Primärwert (CtP) 1…12000 A SW-Sekundärwert (FSA) 1 oder 5 A Zurück zur ersten Anzeige, Menü „info“ COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 29: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. 12. FEHLERBEHEBUNG URSACHEN ABHILFE Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Phasen nicht im Display angezeigt Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration prüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E43/E44 - 547981B - SOCOMEC... -
Seite 30: Eigenschaften
3,5 VA max. pro Phase Permanente max. Spannung 290 V Phase/Neutralleiter / 500 V Phase/Phase FREQUENZMESSUNG Frequenzmessung 45 – 65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei drei Phasen Auflösung 10 Wh, 10 varh COUNTIS E43/E44 - 547981B - SOCOMEC... - Seite 31 2 Leiter + Schirmung/Halbduplex Protokoll Modbus, RTU-Modus Baudrate 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps Isolierung SELV (Schutzklasse III) RS485 Lasteinheit SPEICHERUNG Energiezählerstände Im FRAM-Speicher COUNTIS E43/E44 - 547981B - SOCOMEC...
- Seite 32 Modular – Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 – Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E43/E44 - 547981B - SOCOMEC...
-
Seite 33: Abkürzungen Und Akronyme
