Seilführung
Abbildung
1
2
Fertigstellen des Gewichtsblock-Turms
Abbildung
1
51
42
2
18
17
©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung
Befestigungsmaterial
Werkzeuge: Steckschlüssel, 8 mm
Steckschlüssel, 4 mm
Werkzeuge: Sechskantschlüssel, 8 mm
Maulschlüssel, 19 mm
Drehmomentschlüssel
Befestigungsmaterial
42
2
M10 x 125 mm BHCS
51
2
Unterlegscheiben, 11 mm
Werkzeug: Sechskantschlüssel, 6 mm
18
2
Führungsstangen
17
1
Gewichtsblock-Abstandhalter,
7,62 cm (3 Zoll)
Anweisungen

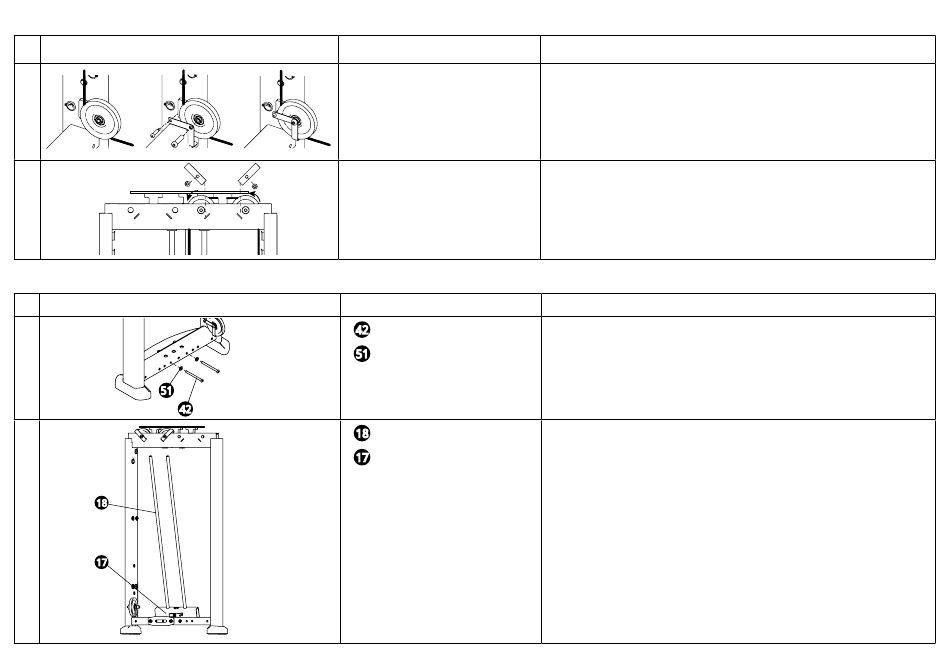

Um das Seil um die untere Seilrolle am Gewichtsblock-Turm zu führen,
entfernen Sie die Seilhalterung. Führen Sie das Seil um die Seilrolle und
bringen Sie die Seilhalterung wieder an.
Um das Seil zu den oberen Seilrollen am Gewichtsblock-Turm zu führen,
entfernen Sie die Seilhalterungen, führen Sie die Seile um die Rollen und
bringen Sie die Halterungen wieder an. Ziehen Sie auf ein Drehmoment
von 67 Nm (50 ft-lb) fest.
Anweisungen
Entfernen Sie die in Schritt 1 der Montage des Rahmens montierten
Führungsstangen-Befestigungselemente.
Richten Sie den Gewichtsblock-Abstandhalter über den Löchern in der Basis
des Turms aus. Führen Sie zwei Gewichtsführungsstangen ein und neigen
Sie sie etwa 15 cm (6 Zoll) nach außen, um Platz für die Gewichte zu schaffen.
Die flache Seite des Gewichtsblock-Abstandhalters sollte zum Nutzer zeigen.
