Precor Resolute RSL 313 Montageanleitung Seite 10

3
12
57
11
4
20
40
51
5
15
14
11
13
11
6
©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung
11
2 Dämpfer
57
19 4,5 kg (10 lb)-Gewichtsscheiben
12
1 Kopfplattenbaugruppe
40
1 M10 x 65 mm SHCS
51
2 Unterlegscheiben, 11 mm
49
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
20
1 Führungsstange mit Kappe
49
11
2 Dämpfer
13
1 Abstandhalter für Zusatzgewicht,
6,35 cm (2½ Zoll)
14
1 Zusatzgewicht
15
1 Zusatzgewichtsgriff
21
1 Gegengewicht
21

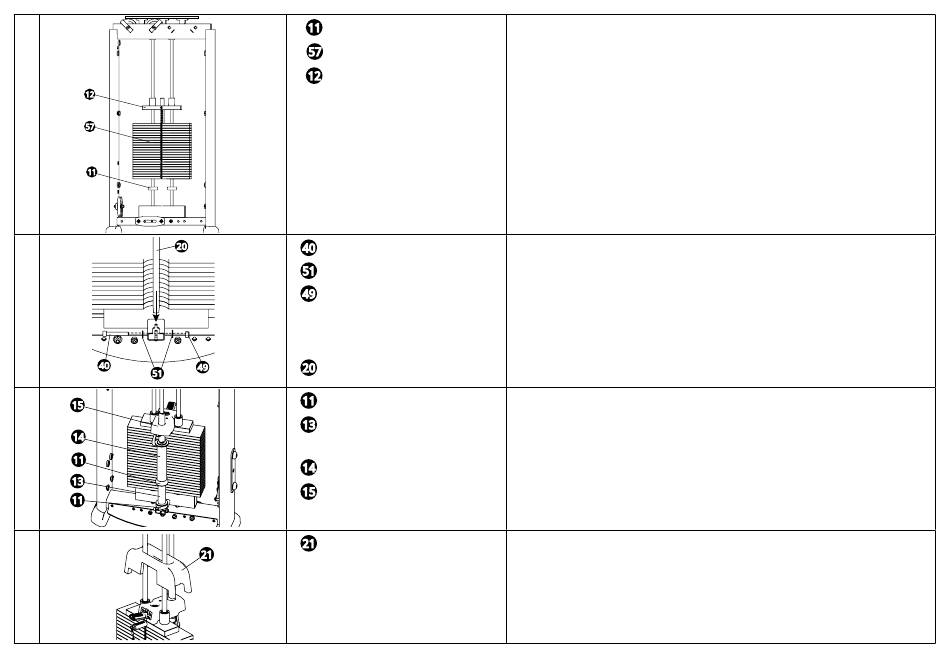

Schieben Sie auf jede Stange einen Dämpfer. Platzieren Sie die Gewichtsscheiben
auf den Stangen. Achten Sie darauf, dass die Seite mit den drei Löchern zum Nutzer
zeigt und jene mit dem einzelnen Loch nach hinten. Platzieren Sie die Kopfplatte
über den Gewichtsscheiben. Die Scheiben und die Kopfplatte sollten auf der
Nutzerseite bündig ausgerichtet sein.
Bereiten Sie die untere Basis für die Montage des Zusatzgewichts vor. Setzen Sie die
Befestigungsschraube durch die Halterung am Gewichtsblock-Abstandhalter ein.
Entfernen Sie die Kappe von der Führungsstange und stecken Sie die Stange in die
Halterungsöffnung, die durch die Schraube gesichert ist.
Schieben Sie einen Dämpfer auf die dritte Führungsstange, gefolgt von dem
Zusatzgewicht-Abstandhalter, einem weiteren Dämpfer, dem Zusatzgewicht und
dem Zusatzgewichtsgriff.
Platzieren Sie das Gegengewicht über den beiden vorderen Stangen und dem Griff.
10
