Precor Resolute RSL 313 Montageanleitung Seite 11

7
8
51
42
51
9
40
10
52
33
©2019 Precor Inc. | Rückenstrecker RSL 313 | Montageanleitung
Werkzeuge: Sechskantschlüssel, 6 mm
Drehmomentschlüssel
40
1 M10 x 65 mm SHCS
49
51
2 Unterlegscheiben, 11 mm
49
1 M10-Nylon-Sicherungsmutter
Werkzeuge: Sechskantschlüssel, 8 mm
Steckschlüssel, 17 mm
33
1 Unterlegscheibe, Gummi, schwarz
52
1 Unterlegscheibe, silbern,
13,5 mm ID x 35 mm AD

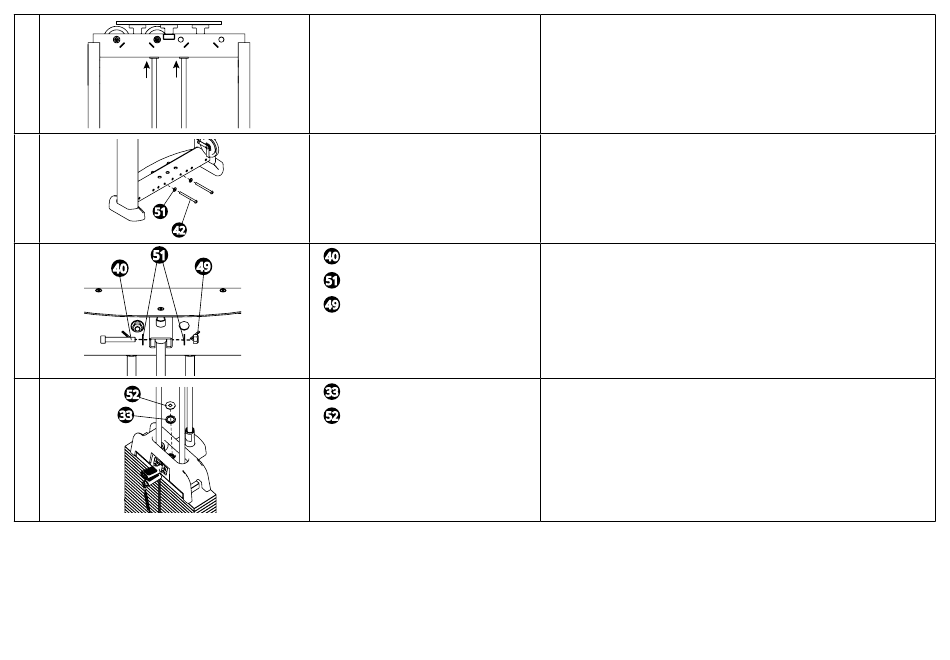

Bringen Sie die vorderen beiden Führungsstangen in eine senkrechte
Position. Lassen Sie eine zweite Person die Führungsstangen in den oberen
Teil des Rahmens heben.
Während eine zweite Person die Stangen in den oberen Rahmen hält,
setzen Sie die beiden in Schritt 1 entfernten Schrauben unterhalb der
Führungsstangen wieder in den unteren Rahmen ein und fixieren Sie sie an
der Trittplatte. Lassen Sie die Führungsstangen auf die Schrauben fallen und
ziehen Sie die Schrauben vollständig fest. Ziehen Sie die M10-Schrauben auf
ein Drehmoment von 43 Nm (32 ft-lb) an.
Bringen Sie die Kappe wieder am oberen Ende der Stange an und befestigen
Sie das obere Stangenende am Gewichtsblock-Turmrahmen.
Platzieren Sie die Unterlegscheiben oben im Seilanschluss im
Zusatzgewichtsgriff.
11
