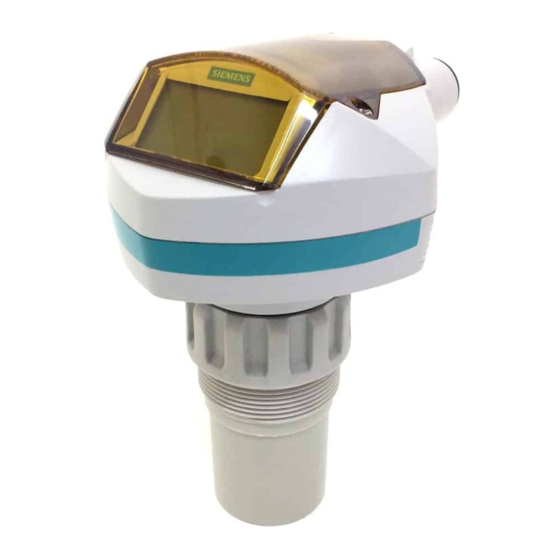

Inhaltszusammenfassung für Siemens SITRANS Probe LU
-
Seite 31: Haftungsausschluss
SITRANS Probe LU Kurzanleitung Dieses Gerätehandbuch ist eine Kurzfassung der wesentlichen Merkmale und Funktionen des SITRANS Probe LU. Es ist sehr empfehlenswert, die ausführliche Version des Gerätehand- buchs zu erwerben, damit Sie Ihr Gerät optimal nutzen können. Die vollständige Betriebsanlei- tung finden Sie auf unserer Webseite: www.siemens.de/probelu. -
Seite 32: Technische Daten
Die Kommunikation erfolgt über HART und die Signalverarbeitung über Sonic Intelligence®. Technische Daten Eine vollständige Liste finden Sie in der Betriebsanleitung des SITRANS Probe LU. Das Typen- schild des Geräts liefert genaue Angaben zu den Zulassungen. Umgebungs-/Betriebstemperatur Prozesstemperatur und Druckwerte sind von den Angaben auf dem Typen- Hinweis: schild des Geräts abhängig. -
Seite 33: Versorgungsspannung
Zeichnung Nr. 23650517 unter CSA Intrinsically Safe connection drawing auf Seite 2, Anhang A. FM Class 1, Div. 2 connection drawing Zeichnung Nr. 23650583 finden Sie unter auf Seite 3, Anhang A. A5E32168031 SITRANS Probe LU (HART) – KURZANLEITUNG Seite DE-3... -
Seite 34: Einbauort
• im rechten Winkel zur Oberfläche des Mess- Rohr stoffs gelangen • Abstand zu störenden Einbauten, Schweiß- Sprossen nähten oder Leiter- sprossen halten Schweiß- • Abstand zur Befüllung nähte 10° halten Seite DE-4 SITRANS Probe LU (HART) – KURZANLEITUNG A5E32168031... -
Seite 35: Anschluss Des Sitrans Probe Lu
300 mm (1 ft.) zwischen der Sensorunterkante und dem maximal zu erwartenden Füllstand gewährleistet ist. SITRANS Probe LU ist in drei Gewindeausführungen erhältlich: 2" NPT, 2" BSP oder PF2/G. Bevor Sie den SITRANS Probe LU einschrauben, überprüfen Sie, dass es sich um denselben Gewindetyp handelt, um eine Beschädigung zu vermeiden. -
Seite 36: Anschlussmethoden Bei Einbau In Ex-Bereichen
Die Anschlusszeichnung FM Eigensicher Nr. 23650516 und die Anschlusszeichnung CSA Eigensicher Nr. 23650517 steht auf der Produktseite unserer Website zum Download zur Verfügung: www.siemens.de/probelu. Gehen Sie zu Support > Installationszeichnungen > Füllstandmessung > Kontinuierliche Verfahren - Ultraschall. Loop Voltage versus Loop Resistance •... -
Seite 37: Anschlussmethode Betriebsmittel Für Zone 2 (Non-Incendive) (Nur Fm Usa)
Vorschriften bezüglich Installationen in Ex-gefährdeten Bereichen (Europäische ATEX Richtlinie 94/9/EG, Anhang II, 1/0/6) Folgende Vorschriften finden Anwendung auf den SITRANS Probe LU, der Gegenstand des Zertifikats Nr. SIRA 06ATEX2355X ist: 1. Angaben zu Verwendung und Zusammenbau finden Sie im Hauptteil der Vorschriften. -
Seite 38: Anzeige Im Run Modus
RUN Modus und PROGRAMMIER-Modus Der SITRANS Probe LU besitzt 2 Betriebsarten: RUN und PROGRAMMIERUNG. Sobald das Gerät eingeschaltet ist, startet der SITRANS Probe LU automatisch im RUN-Modus und erfasst den Materialfüllstand. Auf der Hauptanzeige erscheint der Materialfüllstand (in Metern) bezogen auf den Messbereich (Nullpunkt des Prozesses). Dies entspricht der Vorein- stellung der Anzeige. -
Seite 39: Anzeige Im Programmier-Modus
• Die PROGRAMMIERUNG kann jederzeit aktiviert werden, um Parameterwerte zu ändern und Betriebsbedingungen einzustellen. • Für die Programmierung am Gerät verwenden Sie das Siemens Handprogrammiergerät. • Für eine Fernprogrammierung verwenden Sie entweder einen PC mit SIMATIC PDM, oder einen HART-Feldkommunikator. -
Seite 40: Einfluss Niedriger Temperaturen Auf Die Betriebsarten
* Werkseinstellung für P069 ist 1954: nach Eingabe und Bestätigung eines neuen Wertes wird dieser zur Vorgabe. Start des SITRANS Probe LU Schalten Sie das Gerät ein. Der SITRANS Probe LU startet im RUN-Modus. Hinweise: • Halten Sie Infrarotgeräte, wie z. B. Laptops, Mobiltelefone und PDAs, vom SITRANS Probe LU fern, um einen versehentlichen Betrieb zu verhindern. -
Seite 41: Änderung Eines Parameterwertes
öffnet Parameterfelder. Geben Sie den Wert 999 ein. Taste LÖSCHEN gefolgt von ENTER zum Löschen aller Werte und Start des Resets. Auf dem LCD erscheint C.ALL. Reset beendet. (Dauert einige Sekunden.) A5E32168031 SITRANS Probe LU (HART) – KURZANLEITUNG Seite DE-11... -
Seite 42: Auswahl Der Sprache (P010: Sprache)
3. Einstellung P003: Reaktionszeit langsam 0,1 m/Minute mittel 1 m/Minute Werte schnell 10 m/Minute Die Reaktionszeit P003 soll die max. Geschwindigkeit beim Befüllen oder Entleeren (es gilt der größere Wert) leicht übertreffen. Seite DE-12 SITRANS Probe LU (HART) – KURZANLEITUNG A5E32168031... -
Seite 43: Einstellung P005: Maßeinheit
0 bis 6,000 m (20 ft.) oder (je nach Ausführung) Wert Sie den Anweisungen für 0 bis 12 m (40 ft.) P837. Voreinstellung 1,000 m (3,28 ft) Die voreingestellte Ausblendung beträgt 0,25 m (10"). A5E32168031 SITRANS Probe LU (HART) – KURZANLEITUNG Seite DE-13... -
Seite 44: Wartung
Verwendung von P837 und P838 (Fortsetzung) Hinweise: • Verwenden Sie diese Funktion nur, wenn der Abstand vom SITRANS Probe LU zum Material mindestens 2 Meter beträgt. Um diese Funktion optimal zu nutzen, sollte der Tank leer oder fast leer sein. - Seite 161 όλοι οι σχετικοί κανόνες ασφαλείας. Σημειώστε τα παρακάτω: • Ο χρήστης είναι υπεύθυνος για όλες τις αλλαγές και επισκευές που γίνονται στη συσκευή. • Όλα τα καινούργια εξαρτήματα πρέπει να παρέχονται από τη Siemens. • Περιορίστε τις επισκευές μόνο στα ελαττωματικά εξαρτήματα. •...
