elsner elektronik MSG1 compact Technische Daten Und Installationshinweise Seite 2

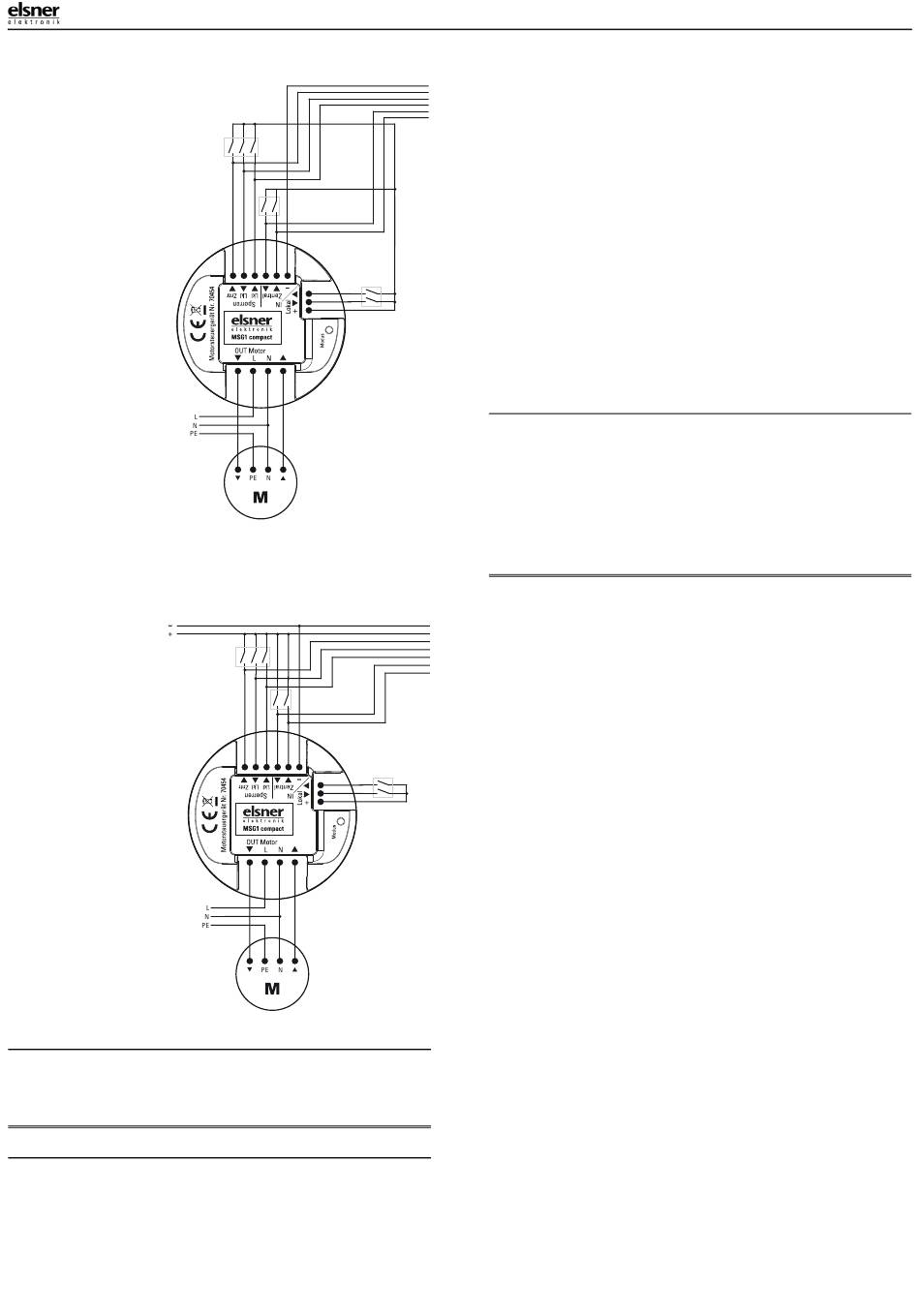

Anschlussbeispiel 1
Abb. 2
Die interne Spannung (9 ...
12 V DC) wird zur Versor-
gung der Eingänge verwen-
det. Bei Verwendung von
mehreren Motorsteuergerä-
Steuerung/
Zentrale
ten, die den gleichen Zent-
ralbefehl erhalten, müssen
zum Potenzialausgleich die
Anschlüsse „-" gebrückt
werden.
Auf diese Art kann ein
MSG1 compact bis zu 100
weitere Motorsteuergeräte
mit Spannung für die zentra-
le Ansteuerung versorgen.
Jeder Klemmenkontakt darf
maximal mit 10 A belastet
werden.
Netz
230 V AC
Anschlussbeispiel 2
Netzteil
DC 12 ... 28 V
Abb. 3
Die Spannung für den Zent-
ral- und Manuell-Eingang
kann durch ein externes DC-
Netzgerät geliefert werden.
Jeder Klemmenkontakt darf
maximal mit 10 A belastet
werden.
Netz
230 V AC
2.4. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) aus. Die Elektronik kann hierdurch be-
schädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht überschritten
werden. Betauung vermeiden.
3. Bedienung
3.1. Zentralbedienung
Am Zentraleingang des MSG1 compact wird z. B. eine Automatiksteuerung, eine
Zeitschaltuhr oder ein normaler, nicht-verriegelter Doppeltaster (Auf/Ab) ange-
schlossen, um den am Ausgang angeschlossenen Antrieb zu steuern. Solange
Spannung am Zentraleingang anliegt, ist der lokale Eingang gesperrt.
Liegt am Zentraleingang gleichzeitig ein Fahrbefehl für „Auf" und für „Ab" an, dann
fährt der Antrieb auf (sichere Position).
Motorsteuergerät MSG1 compact • Stand: 02.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Motorsteuergerät MSG1 compact
Zentralbefehl
Taster Lokal
Steuerung/
Zentrale
Zentralbefehl
Taster Lokal
Betriebsart einstellen
Die zentrale Ansteuerung kann auf die Betriebsart „Selbsthaltung" (Auslieferungs-
weitere MSGS
zustand) oder „Totmann" eingestellt werden.
Totmann-Modus: So lange Spannung am Eingang anliegt ist der Antriebsausgang
geschlossen und der Motor fährt. Sobald keine Spannung mehr am Eingang anliegt,
öffnet der Antriebsausgang und der Motor stoppt.
Selbsthaltungs-Modus: Wenn am Eingang mindestens 1 s lang Spannung anliegt,
schließt der Antriebsausgang für 4 Minuten und der Motor fährt für diese Zeit. Ein
Befehl in die Gegenrichtung stoppt den Antrieb.
Durch gleichzeitiges Drücken der Auf- und der Ab-Taste des Tasters am Lokal-Ein-
gang können Sie zwischen den Betriebsarten umschalten:
1. Drücken Sie zugleich Lokal Auf und Ab für 5 Sekunden,
um das Gerät in Änderungsbereitschaft zu versetzen.
ODER
Schalten Sie die Betriebsspannung kurzzeitig aus und wieder an.
Auch nach dem Anlegen der Netzspannung befindet sich das Gerät in Ände-
rungsbereitschaft.
2. Das Gerät befindet sich nun in Änderungsbereitschaft und zeigt den aktuellen
Modus durch die Modus-LED an.
LED blinkt: Totmann-Modus.
LED an: Selbsthaltungs-Modus.
3. Um den Modus zu wechseln, drücken Sie erneut Auf und Ab für 5 Sekunden.
4. Das Gerät verlässt die Änderungsbereitschaft nach 60 Sekunden ohne Aktivität
oder wenn Sie nochmals kurz Auf und Ab drücken.
3.2. Einzelbedienung (lokal)
Die manuelle Einzelbedienung des am Ausgang angeschlossenen Antriebs erfolgt
über einen nicht-verriegelten Doppeltaster am Lokal-Eingang. Dieser Eingang ist mit
einer Tasten-Zeitautomatik ausgestattet:
• Mit einem kurzen Tastendruck kann der Antrieb exakt positioniert werden
(z. B. Lamellen von Jalousien).
• Bei einem Tastendruck länger als 1 Sekunde fährt der Antrieb in
Selbsthaltung bis in die Endlage (Motorlaufzeit 4 min).
• Kurzes Betätigen einer der beiden Tasten stoppt die Fahrt.
Solange Spannung am Zentraleingang anliegt, ist der lokale Eingang gesperrt.
4. Entsorgung
Das Gerät muss nach dem Gebrauch entsprechend den gesetzlichen Vorschriften
entsorgt bzw. der Wiederverwertung zugeführt werden. Nicht über den Hausmüll
entsorgen!
