2.2

Funktionsbeschreibung

Durch den Einbaudrehflansch strömt unge-
filtertes Wasser in das Gerät. Ein Grobfilter
verhindert, dass große Schmutzpartikel bis
zum Feinfilter gelangen. Das Wasser fließt
von außen nach innen durch einen zylindri-
schen Siebeinsatz. Schmutzpartikel bleiben
am Siebgewebe des Siebeinsatzes hän-

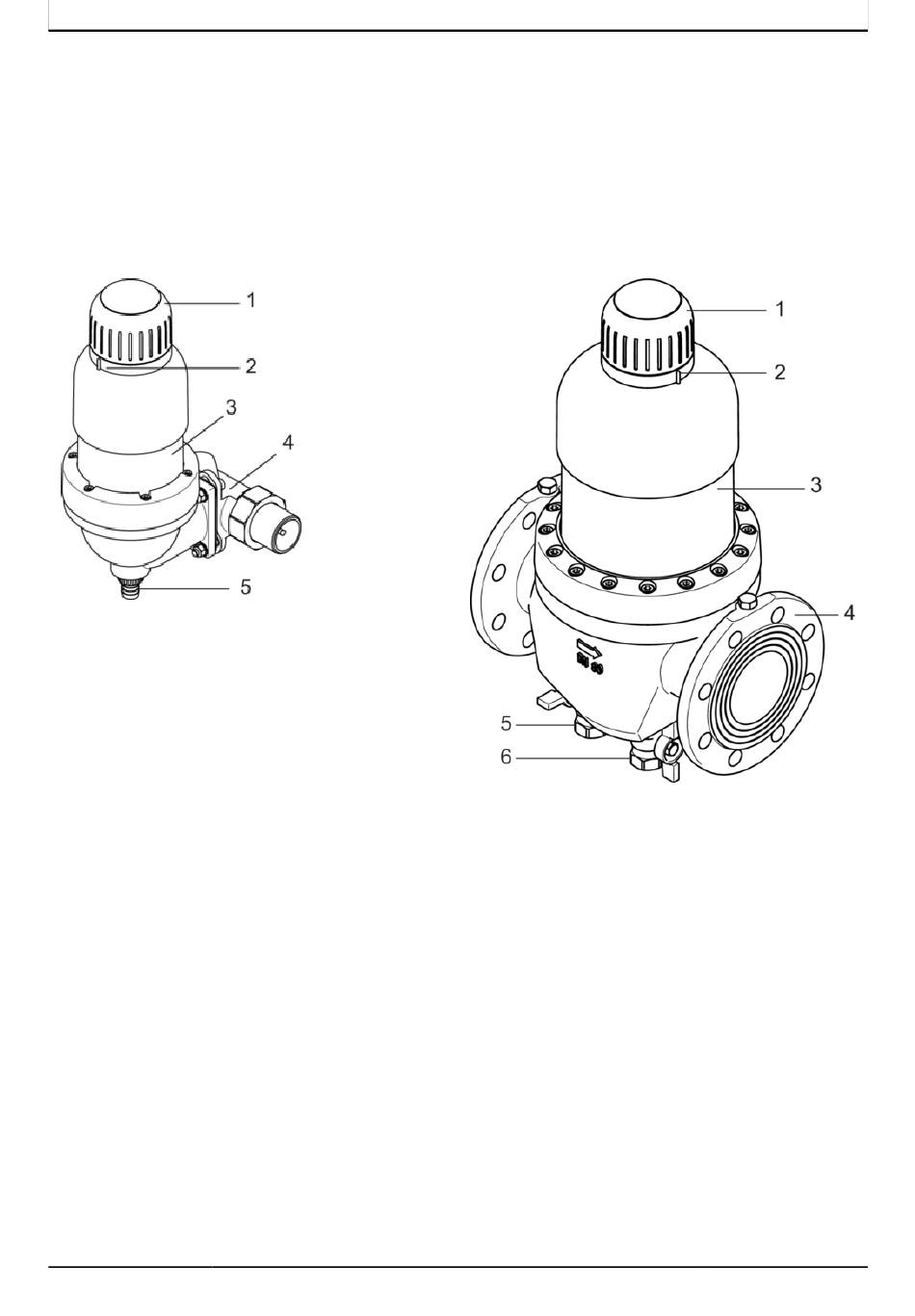

Abb. 1: Funktionsbeschreibung
JPF-QC 1½" - 2"
1 Handrad zur Rückspülung
2 Stellring für den nächsten Rückspül-
termin
3 Transparente Filterglocke
4 Einbaudrehflansch
5 Abwasseranschluss
1702544 • 2020/06
Produktinformation
gen. Die anhaftenden Rückstände sind von
außen durch die transparente Filterglocke
sichtbar.
Anschließend verlässt das gefilterte Was-
ser das Gerät wieder über den
Einbaudrehflansch bzw. den Anschluss-
flansch.
Abb. 2:
1 Handrad zur Rückspülung
2 Stellring für den nächsten Rückspül-
termin
3 Transparente Filterglocke
4 Anschlussflansch nach DIN EN 1092
5 Kugelhahn blauer Griff, für Ablauf
Schlammfang (zum Ausspülen von
groben Schmutzpartikeln)
6 Kugelhahn schwarzer Griff, mit
Abwasseranschluss für das Rück-
spülwasser
(nur im Störfall schließen!)
JUDO JPF-QC
Funktionsbeschreibung
JPF-QC DN 65 - 100
7
