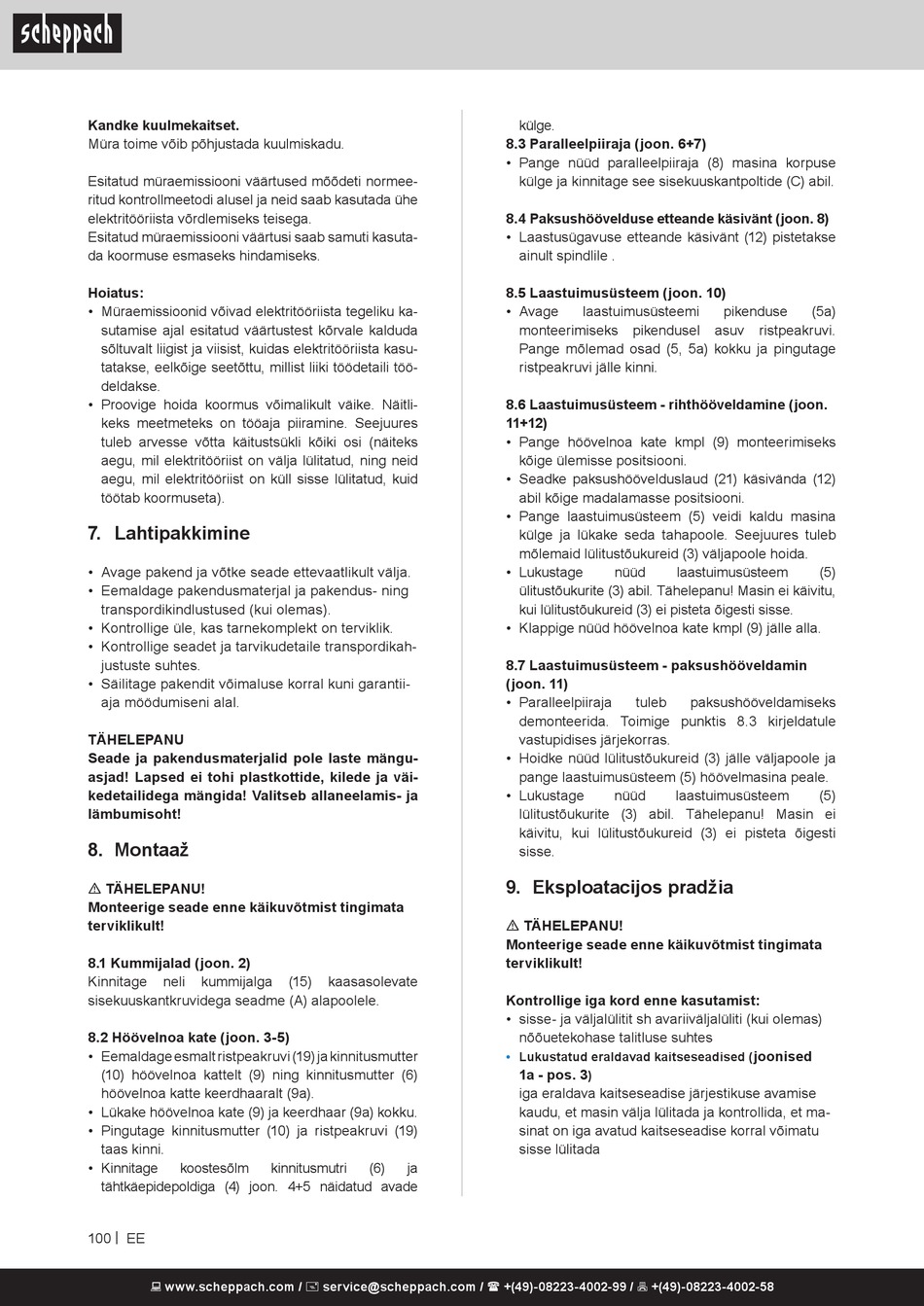

Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
Esitatud müraemissiooni väärtused mõõdeti normee-
ritud kontrollmeetodi alusel ja neid saab kasutada ühe
elektritööriista võrdlemiseks teisega.
Esitatud müraemissiooni väärtusi saab samuti kasuta-
da koormuse esmaseks hindamiseks.
Hoiatus:
• Müraemissioonid võivad elektritööriista tegeliku ka-
sutamise ajal esitatud väärtustest kõrvale kalduda
sõltuvalt liigist ja viisist, kuidas elektritööriista kasu-
tatakse, eelkõige seetõttu, millist liiki töödetaili töö-
deldakse.
• Proovige hoida koormus võimalikult väike. Näitli-
keks meetmeteks on tööaja piiramine. Seejuures
tuleb arvesse võtta käitustsükli kõiki osi (näiteks
aegu, mil elektritööriist on välja lülitatud, ning neid
aegu, mil elektritööriist on küll sisse lülitatud, kuid
töötab koormuseta).

7. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantii-
aja möödumiseni alal.
TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
8. Montaaž
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
8.1 Kummijalad (joon. 2)
Kinnitage neli kummijalga
sisekuuskantkruvidega seadme (A) alapoolele.
8.2 Höövelnoa kate (joon. 3-5)
• Eemaldage esmalt ristpeakruvi (19) ja kinnitusmutter
(10) höövelnoa kattelt (9) ning kinnitusmutter (6)
höövelnoa katte keerdhaaralt (9a).
• Lükake höövelnoa kate (9) ja keerdhaar (9a) kokku.
• Pingutage kinnitusmutter (10) ja ristpeakruvi (19)
taas kinni.
• Kinnitage koostesõlm
tähtkäepidepoldiga (4) joon. 4+5 näidatud avade
100 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
(15) kaasasolevate
kinnitusmutri (6) ja
külge.
8.3 Paralleelpiiraja (joon. 6+7)
• Pange nüüd paralleelpiiraja (8) masina korpuse
külge ja kinnitage see sisekuuskantpoltide (C) abil.
8.4 Paksushöövelduse etteande käsivänt (joon. 8)
• Laastusügavuse etteande käsivänt (12) pistetakse
ainult spindlile .
8.5 Laastuimusüsteem (joon. 10)
• Avage laastuimusüsteemi
monteerimiseks pikendusel
Pange mõlemad osad (5, 5a) kokku ja pingutage
ristpeakruvi jälle kinni.
8.6 Laastuimusüsteem - rihthööveldamine (joon.
11+12)
• Pange höövelnoa kate kmpl (9) monteerimiseks
kõige ülemisse positsiooni.
• Seadke paksushöövelduslaud (21) käsivända (12)
abil kõige madalamasse positsiooni.
• Pange laastuimusüsteem (5) veidi kaldu masina
külge ja lükake seda tahapoole. Seejuures tuleb
mõlemaid lülitustõukureid (3) väljapoole hoida.
• Lukustage nüüd laastuimusüsteem
ülitustõukurite (3) abil. Tähelepanu! Masin ei käivitu,
kui lülitustõukureid (3) ei pisteta õigesti sisse.
• Klappige nüüd höövelnoa kate kmpl (9) jälle alla.
8.7 Laastuimusüsteem - paksushööveldamin
(joon. 11)
• Paralleelpiiraja tuleb
demonteerida. Toimige punktis 8.3 kirjeldatule
vastupidises järjekorras.
• Hoidke nüüd lülitustõukureid (3) jälle väljapoole ja
pange laastuimusüsteem (5) höövelmasina peale.
• Lukustage nüüd laastuimusüsteem
lülitustõukurite (3) abil. Tähelepanu! Masin ei
käivitu, kui lülitustõukureid (3) ei pisteta õigesti
sisse.
9. Eksploatacijos pradžia
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Kontrollige iga kord enne kasutamist:
• sisse- ja väljalülitit sh avariiväljalüliti (kui olemas)
nõõuetekohase talitluse suhtes
• Lukustatud eraldavad kaitseseadised (
1a - pos. 3
)
iga eraldava kaitseseadise järjestikuse avamise
kaudu, et masin välja lülitada ja kontrollida, et ma-
sinat on iga avatud kaitseseadise korral võimatu
sisse lülitada
pikenduse (5a)
asuv ristpeakruvi.
(5)
paksushööveldamiseks
(5)
