Carson C35 RTF Betriebsanleitung
Verwandte Anleitungen für Carson C35 RTF
Inhaltszusammenfassung für Carson C35 RTF

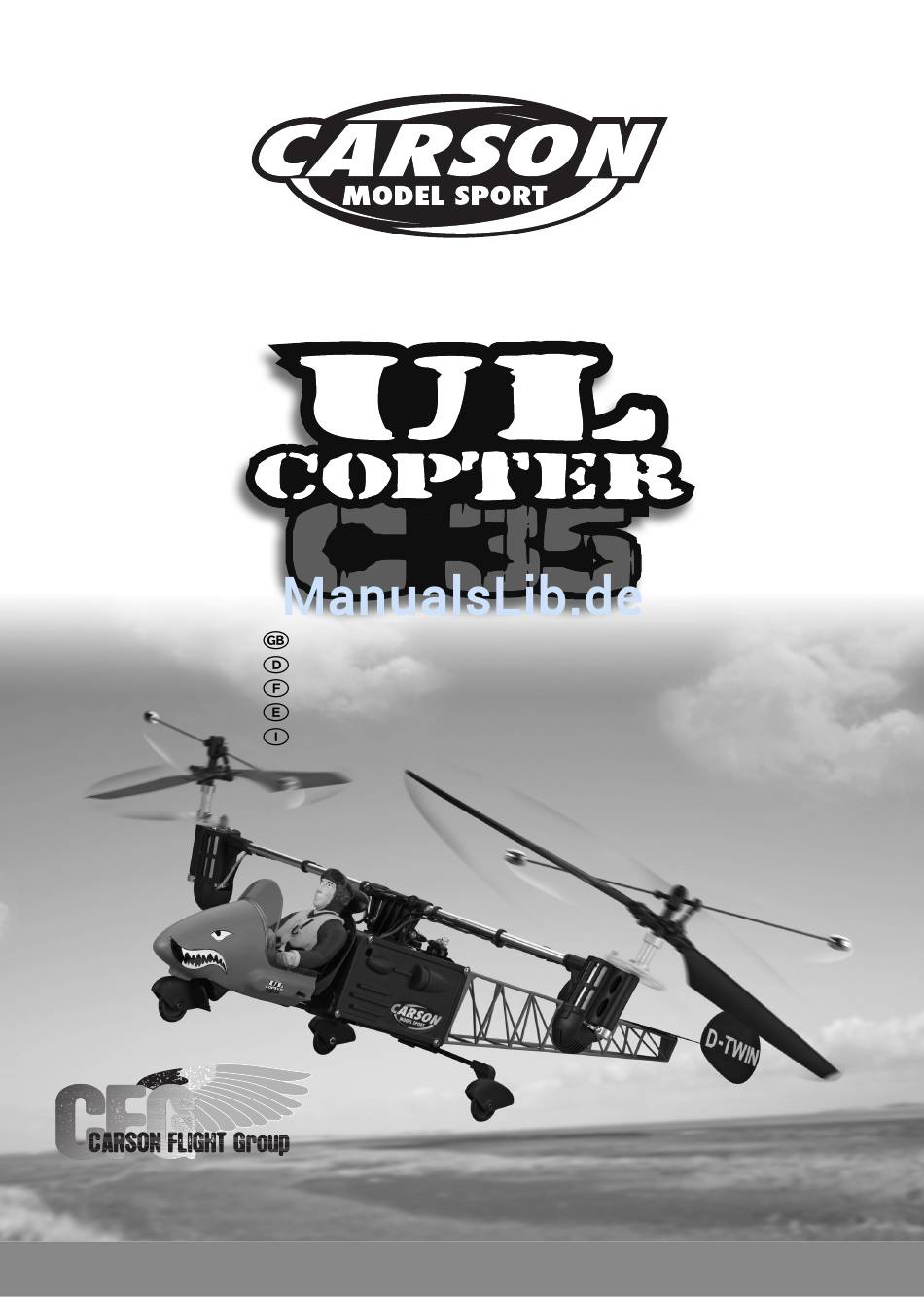

- Seite 1 RADIO CONTROLLED UL-COPTER C35 RTF Instruction Manual Page 2 - 22 Betriebsanleitung Seite 23 - 43 Mode d’emploi Page 44 - 64 Instrucciones Página 65 - 85 Istruzioni d’uso Pagina 86 - 106 CARSON UL-Copter C35 50 050 7029...
-
Seite 23: Garantiebedingungen
Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- Monaten betreffend Fehler bei der Herstellung in Bezug auf heitsanweisungen oder der Bedienungsanleitung, höhere Material und Fertigung bei normalem Gebrauch ab dem Kauf Gewalt, Unfall, fehlerhafte oder außergewöhnliche... -
Seite 24: Lieferumfang

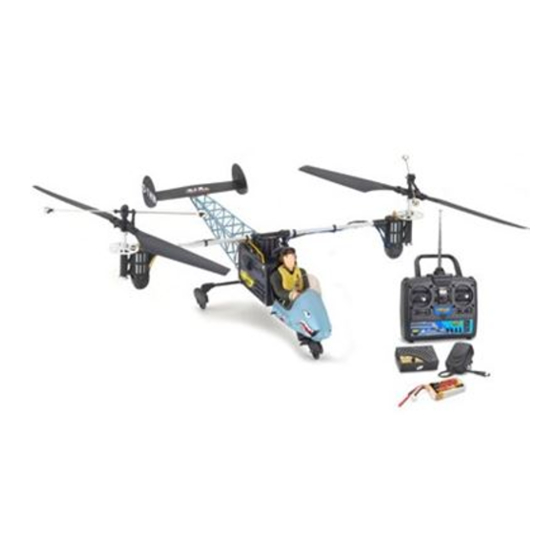

• Lipo Akku 7,4 V/ 1200 mAh • Lipo-Balance Ladegerät mit Netzteil • 2 Servos, bereits eingebaut • Bedienungsanleitung • Flugsimulator Kabel und Software • Mix-Elektronik mit integriertem Servo 24 CARSON UL C CARSON UL-Copter C35 50 050 7029 C35 50 050 7029... -
Seite 25: Sicherheitsanweisungen
Zudem sind die Komponenten nicht staub- und feuchtigkeits- geschützt. Verlegen Sie den Antennendraht so, dass er nicht in beweg- liche Teile gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den Draht an einer Stelle mit Klebestreifen am Rumpf fixieren. CARSON UL-Copter C35 50 050 7029... -
Seite 26: Wenn Sie Im Freien Fliegen Wollen, Tun Sie Dies
Empfänger und den Motor vom Akku, und schalten Sie dann den Sender aus. Der Motor kann durch einen Störimpuls spontan anlaufen, unabhängig davon ob Ihre RC-Anlage eingeschaltet ist oder nicht. Der Rotor kann schwere Verletzungen hervorrufen. CARSON UL-Copter C35 50 050 7029... - Seite 27 • Starke elektromagnetische Felder (Motoren oder gestattet. Transformatoren) bzw. elektrostatische Feldern (Aufladungen) • Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) Die einfallende Senderabstrahlung kann zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch des Akkus führen. CARSON UL-Copter C35 50 050 7029...
-
Seite 28: Lithium-Polymer Akku
• Leere Batterien/ Akkus immer nach Gebrauch aus dem Modell entfernen. • Die Anschlusskabel dürfen nicht kurzgeschlossen werden. • Bitte überprüfen Sie regelmäßig die Elektronik oder Akkus, Ladegerät, Anschlussstecker, Kabel, Gehäuse und andere Teile auf Schäden. CARSON UL-Copter C35 50 050 7029... -
Seite 29: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
24. Sollte der Akku vor dem ersten Gebrauch Rost aufweisen, verdächtig riechen oder auf andere Weise ungewöhnlich erscheinen, verwenden Sie ihn nicht und bringen Sie ihn zurück in das Geschäft, in dem Sie ihn gekauft haben. CARSON UL-Copter C35 50 050 7029... -
Seite 30: Der Modell Mit Mehr Funktionen
• Inkl. Gyro (Stabilisations-Funktion) + Mix-Elektronik • Inkl. Lipo Akku 7,4 V/ 1200 mAh und „Lipo Balance“ Ladegerät • Rumpf aus eingefärbtem Lexan Leitwerk Rotorblatt Paddelstange Querträger Rotorblatthalter Rotorwelle Schwenkbare Motorgondeln Rotorblatt Schwenkbare Motorgondeln Rumpf Fahrwerk CARSON UL-Copter C35 50 050 7029... -
Seite 31: Rc-Funktionen Des Helikopters
Hauptrotordurchmesser 2 x 350 mm Länge 420 mm Höhe 160 mm Gewicht 260 g Ladegerät „Lipo Balance“ Eingang: 100-240 V/ AC, 50-60 Hz Ausgang: 7,4 V und 11,1 V/ 0,3 A – 1,2 A CARSON UL-Copter C35 50 050 7029... -
Seite 32: Ihr 4-Kanal Fernsteuersender
Ein-Aus-Schalter Senderquarz Funktionen auf der Rückseite 4 Reverse-Schalter für Heckrotorfunktion des Senders: 3 Reverse-Schalter für Gas • Ladebuchse 2 Reverse-Schalter für Nick • Batteriefach 1 Reverse-Schalter für Roll Die Reverse-Schalter kehren die Servofunktion um. CARSON UL-Copter C35 50 050 7029... -
Seite 33: Funktionen Der Fernsteuerung
Drücken Sie den rechten Hebel schweben nach rechts Wenn das Modell bei einer oder mehreren Steuerfunktionen genau entgegengesetzt reagiert, können Sie mit den entsprechenden Servo-Reverse Schaltern auf der Vorderseite des Senders die Reaktionsrichtung umschalten. CARSON UL-Copter C35 50 050 7029... -
Seite 34: Umbauanleitung Von Mode 2 (Gas Links) Auf Mode 1 (Gas Rechts)
Nach dem Öffnen des Gehäuses können Sie das Federelement Bild 2 ür den Steuerhebel und den Metallraster (B) für den Gashebel mit einem Kreuzschlitz-Schraubendreher demontieren. Jetzt müssen Sie den Metallraster (B) gemäß Bild 3 Bild 3 auf der linken Seite montieren. CARSON UL-Copter C35 50 050 7029... - Seite 35 Bitte unbedingt darauf achten, dass die Platine nicht beschädigt wird. Dann die Schraube lösen auf der die Antenne befestigt ist (Bild 6). Nun kann die Hauptplatine mit den 4 Schrauben abgenommen werden (Bild 7). Bild 7 CARSON UL-Copter C35 50 050 7029...
- Seite 36 Zum Schluss noch die 4 Servo-Reverseschalter in die richtige Position bringen. (Siehe Bild 10). Ihr Modell und Ihre Fernsteueranlage ist nun auf Mode 1 Bild 10 umgebaut. Das heißt: Nick und Heckrotorfunktion – Linker Steuerhebel Gas (Pitch) und Roll-Funktion – Rechter Steuerhebel CARSON UL-Copter C35 50 050 7029...
-
Seite 37: Vorbereitungen
Der Ladevorgang ist abgeschlossen wenn die grüne LED am Balance-Ladegerät aufleuchtet. Wichtig!!! Akku nur mit dem mitgelieferten Ladegerät laden!!! Lipo Balance Charger Flugakku installieren: Legen Sie den Flugakku in den Akkukorb und fädeln Sie das Anschlusskabel durch die Öffnung des Verschlussdeckels. CARSON UL-Copter C35 50 050 7029... -
Seite 38: Flugbetrieb
Signale empfängt, leuchtet die LED dauerhaft. Wenn die LED langsam blinkt, ist die Akkuspannung zu nied- Bewegen Sie die Steuerung äußerst rig. Laden Sie den Akku neu oder ersetzen Sie ihn durch einen Original-Ersatzakku! feinfühlig! CARSON UL-Copter C35 50 050 7029... -
Seite 39: Überprüfung Der Reichweite Des Fernsteuersenders
Heli dreht sich mehr nach links. b. Schraube gegen den Uhrzeigersinn: Die rechten Rotorblätter drehen sich schneller und der Heli dreht sich nach rechts. 2. Das „PCB-CONTROL“ ist richtig justiert, wenn der Helikopter in keine Richtung mehr abdriftet. CARSON UL-Copter C35 50 050 7029... - Seite 40 • Verfahren Sie wie oben beschrieben, aber schieben Sie den Trimmschieber der Nick-Funktion schrittweise nach vorne. Einstellen der Servos Wenn sich die Roll- und Nick-Funktionen nicht über die Trimmung optimieren lassen, korrigieren Sie die Ansteuerung der Taumelscheibe durch die Servos. CARSON UL-Copter C35 50 050 7029...
-
Seite 41: Ground Effect
Wenn Sie den Schwebeflug beherrschen, fangen Sie mit einfachen Flugfiguren an: • Trainieren Sie die Beherrschung des Modells, lassen Sie es schweben, steigen, sinken, fliegen Sie vorwärts und rück- wärts und fliegen Sie Kurven. CARSON UL-Copter C35 50 050 7029... -
Seite 42: Wechseln Der Sendefrequenz
Stellen Sie sicher, dass der Quarz vollständig eingesteckt ist selben Frequenzband ein. Achten Sie darauf, den richtigen und fest sitzt. Quarz einzusetzen. Senderquarze sind in der Regel mit den Buchstaben T oder TX (T = Transmitter oder Sender) gekenn- zeichnet. CARSON UL-Copter C35 50 050 7029... -
Seite 43: Problembehandlung
1. Ein oder mehrere Rotorblätter sind defekt Ersetzen Sie ein oder beide Rotorblätter stabilisieren 2. Die Rotationsgeschwindigkeit des linken und Trimmen Sie die Motoren aus. Korrigieren rechten Rotors ist ungleichmäßig Sie die Trimmung am Sender CARSON UL-Copter C35 50 050 7029... -
Seite 107: All Spare Parts + Equipment
Servos Servos Motor Servos Motor Servocomandi Moteur Motor Motore Pilot’s seat Pilotensitz Moteur Motor Motore Landing gear Battery Receiver Landegestell Akku Empfänger Train d’atterrissage Batterie Récepteur Armazón de aterrizaje Acumulador Receptor Carrello Accumulatore Ricevitore CARSON UL-Copter C35 50 050 7029... -
Seite 108: Exploded Drawing
Schraube 2 x 8 50 050 8351 Copper sleeve for balance bar Fixierhülse für Paddelstange 50 050 8351 Locked screw cap M2 x 1.6 Mutter M2 x 1,6 50 050 8351 Left rotor head Linker Rotorkopf 108 CARSON UL-Copter C35 50 050 7029... - Seite 109 Schraube 1,7 x 6 50 050 8024 Left main blade Linkes Hauptrotorblatt 50 050 8351 Main shaft Hauptwelle 50 050 8351 Fixing sleeve for main shaft 1 Klemmring 50 050 8350 Main gear set Hauptzahnrad CARSON UL-Copter C35 50 050 7029...
- Seite 110 50 050 8351 Bearing 5 x 2 x 2.5 Lager 5 x 2 x 2,5 50 050 8353 Rotor head frame Zentralaufnahme 50 050 8353 PA 2 x 6 Schraube 2 x 6 110 CARSON UL-Copter C35 50 050 7029...
- Seite 111 Description Bezeichnung 50 050 8353 Frame holder for rotor head Rumpfhalterung für Zentralaufnahme 50 050 8344 Fuselage CARSON Twincopter C35 with decals Rumpfset CARSON Twincopter C35 mit Dekor 50 050 8346 Left tail bracket Heckausleger links 50 050 8346 Right tail bracket...
-
Seite 112: Spare Parts
50 050 8356 PCB control (3 in 1) Hauptchassis Hauptzahnradset 3 in 1 Einheit 50 050 8345 Wheels/cockpit-kit 50 050 8351 2x Rotor heads 50 050 8357 Pilot Fahrwerk/ Cockpit-Set 2x Rotorkopfset Pilotenpuppe 112 CARSON UL-Copter C35 50 050 7029... -
Seite 113: Ricambi
Spare Parts • Ersatzteile • Pièces détachées • Recambios • Ricambi 50 050 8358 2x Motor-set 2x Motorenset 50 060 8065 Battery 7.4 V/ 1200 mAh Akku 7,4 V/ 800mAh 50 050 1517 Receiver 6 channels Empfänger 6 Kanal CARSON UL-Copter C35 50 050 7029... - Seite 114 114 CARSON UL-Copter C35 50 050 7029...
- Seite 115 CARSON UL-Copter C35 50 050 7029...
