Verwandte Anleitungen für Carson Eurocopter EC145 DRF50 050 7051
Inhaltszusammenfassung für Carson Eurocopter EC145 DRF50 050 7051

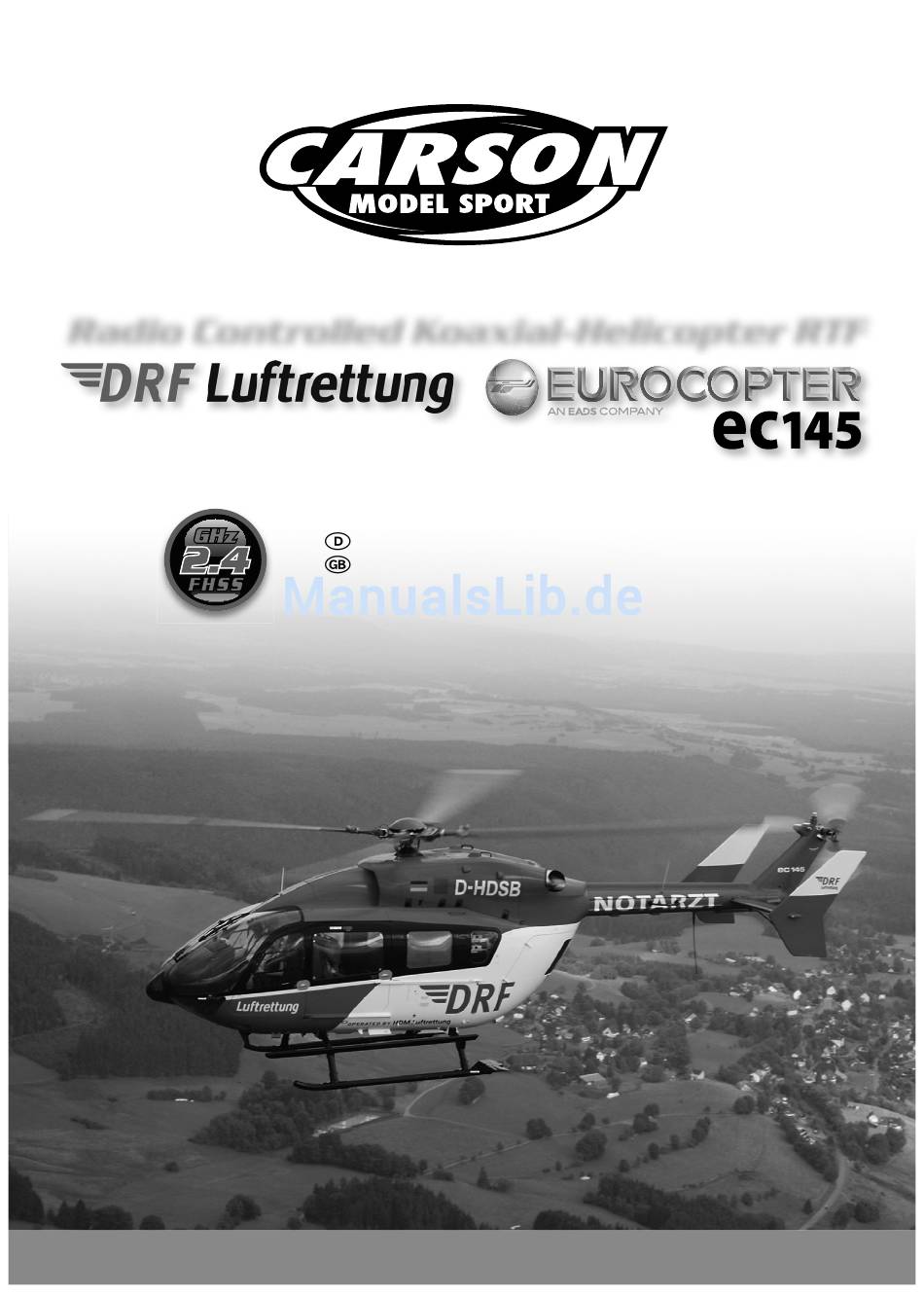

- Seite 1 Radio Controlled Koaxial-Helicopter RTF Betriebsanleitung Seite 2 - 19 Instruction Manual Page 20 - 37 CARSON Eurocopter EC145 DRF 50 050 7051...
-
Seite 2: Garantiebedingungen
Weitergabe des Modells an Dritte. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicherheitsan- betreffend Fehler bei der Herstellung in Bezug auf Material und weisungen oder der Bedienungsanleitung, höhere Gewalt, Unfall,... -
Seite 3: Inhaltsverzeichnis
• Flugfertig aufgebautes Modell • 2 Servos, bereits eingebaut • 4-Kanal-Handsender 2,4 GHz • Gyro-Elektronik • LiPo Akku 3,7 V/ 450 mAh • Bedienungsanleitung • LiPo Ladegerät • 4 Batterien für Sender • Ersatzrotorblätter CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 4: Sicherheitsanweisungen
Zudem sind die Komponenten nicht staub- und feuchtigkeits- vermeiden. geschützt. Verlegen Sie den Antennendraht so, dass er nicht in bewegliche Teile gelangen kann. Sorgen Sie für eine Zugentlastung, indem Sie den Draht an einer Stelle mit Klebestreifen am Rumpf fixieren. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 5: Fliegen Sie Am Besten Nur In Geschlossenen Räumen
Ziehen Sie die Halteschrauben der Rotorblätter nur so fest an, dass angeschlossen ist. diese sich im Betrieb durch die Fliehkraft von selbst um 180° zueinan- der ausrichten können. • Vermeiden Sie den Aufenthalt in der Rotationsebene der Rotoren. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 6: Lithium-Polymer Akku
(Sammelstellen) zuzuführen. Eine Entsorgung über den Hausmüll ist Wenn Elektrolyt ausläuft untersagt! • Vermeiden Sie den Kontakt mit Augen und Haut! • Waschen Sie die betroffenen Stellen sofort mit klarem Wasser ab und • Suchen Sie einen Arzt auf. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 7: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
(oder im erhitzten Auto). 20. Verwenden Sie den Akku nicht in Umgebungen, in denen sich statische Elektrizität bildet oder bilden kann (mehr als 64 V), da dadurch der Schutzkreislauf beschädigt werden kann. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 8: Der Helikopter Mit Mehr Funktionen
Rotorblatt Rotorwelle Rumpf Landegestell b. Technische Daten Hauptrotordurchmesser 254 mm Länge 230 mm Höhe 81 mm Gewicht 60 g Ladegerät „LiPo Balance“ Eingang 230 V/ AC, 50 Hz Ausgang 4,8 V/ 0,4 A CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 9: Ihr 4-Kanal Fernsteuersender
Anzeige Batteriespannung Anzeige Daten Trimmung Gas Trimmung Nick Expert Mode Trimmung Roll Trimmung Heckrotor Erklärung Sender Antenne Trimmung Gas LC-Display Trimmung Hoch – Runter Steuerhebel Steuerhebel Gas/Drehen Nick/Roll Trimmung Roll Trimmung Drehen (Heckrotor) Ein-/Aus-Schalter CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 10: Funktion Der Eingabetaste
Einstellungen zu gelangen. Drücken Sie die Taste für die Heckrotor-Trimmung nach links oder rechts, um die Umkehrung auszuwählen. Halten Sie anschließend den Nick-/Roll-Hebel für eine Sekunde nach unten gedrückt, um die Einstellung zu bestätigen und um den Modus wieder zu verlassen. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 11: Einstellung Umkehrung Expert-Modus
(siehe Abbildung). Drücken Sie die Heckrotor-Trimmung, um die Empfindlichkeit einzustellen. Halten Sie dann den Nick-/Roll-Hebel für 1 Sekunde nach unten gedrückt, um die Einstellung zu bestätigen und um den Modus wieder zu verlassen. Blinkt CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 12: Einstellung Der Nick-Empfindlichkeit - Expert-Modus
• Laden Sie keine Batterien, die nicht wieder aufladbar sind. Abziehen Schraube herausdrehen. Nehmen Sie den Batterie-Deckel ab. Legen Sie 4 x AAA Batterien mit der richtigen Polarität ein. Anschieben Legen Sie den Deckel auf. Befestigen Sie die Schraube. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 13: Lipo Akku Laden
Ladevorgang beendet ist. i. Erklärung Steuerung VORSICHT: Um einen Kontrollverlust zu vermeiden: Bewegen Sie die Steuerhebel IMMER L-A-N-G-S-A-M! Nach oben Der Gashebel erhöht/ verringert die Flughöhe Ihres Expert Hubschraubers. Mode 2 Nach unten CARSON Eurocopter EC145 DRF 50 050 7051... - Seite 14 Bewegung nach rechts Bewegung nach links Expert Vorsicht: Mode 2 Die Steuerhebel verhalten sich umgekehrt, wenn das Modell auf Sie zu fliegt! Das Querruder (zyklische Rolle) bewegt Ihren Hubschrauber „seitwärts“ nach links/rechts. CARSON Eurocopter EC145 DRF 50 050 7051...
-
Seite 15: Flug Training
Stellen Sie den Helikopter auf eine horizontale Senders (und den Gasabgleich) in die Fläche. niedrigste Gasstellung. Schalten Sie den Helikopter ein. Schalter Es ertönt ein kurzer hoher Ton, sobald das Signal aufgebaut wurde. Ihr Helikopter ist startklar! CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 16: Vorbereitungen
Die Schrauben dürfen nur so fest angezogen werden, dass die Rotorblätter noch nach unten abklappen, wenn Sie den Heli zur Seite kippen. • Der Anlenkhebel (b) für die Rotorblattverstellung am oberen Rotorkreis lässt sich nicht einstellen. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 17: Flugbetrieb
Korrektur ausreichend war, ggf. verschieben Sie die Trim- mung weiter nach hinten. • Wiederholen Sie den Vorgang so lange, bis der Helikopter keinerlei Tendenz mehr zeigt, nach vorne zu driften. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 18: Ground Effect
Sie die Flughöhe allmählich. p. Freiflugtraining Ab einer Flughöhe von ca. 2 m befindet sich der Heli nicht mehr im Einflussbereich der Luftverwirbelungen aus den eigenen Rotoren und die Fluglage wird stabiler. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 19: Wenn Sie Den Schwebeflug Beherrschen, Fangen Sie Mit Einfachen Flugfiguren An
Das Heck lässt sich nicht 1. Ein oder mehrere Rotorblätter sind defekt Ersetzen Sie ein oder beide Rotorblätter stabilisieren 2. Die Rotationsgeschwindigkeit des oberen und Korrigieren Sie die Trimmung am Sender hinteren Rotorkreises ist ungleichmäßig CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 20: Declaration Of Conformity
CARSON • Damage caused by losing control of your model. -
Seite 21: Included Items
• 4-channel remote control • Gyro electronic transmitter 2.4 GHz • Operating manual • LiPo battery 3.7 V/ 450 mAh • 4 batteries for the transmitter • LiPo-Balance charger • Replacement rotor blades CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 22: Safety Precautions
Lay the antenna wire in such a way that it cannot get into movable Moreover the components are not dust- and moisture-proof. parts. Ensure for traction relief by fixing the wire to a location on the fuselage with adhesive tape. CARSON Eurocopter EC145 DRF 50 050 7051... - Seite 23 Tighten the retaining bolts of the rotor blades only so much that in flight these can orient themselves by 180° to each other only with • Avoid presence in the plane of rotation of the rotors. centrifugal force. CARSON Eurocopter EC145 DRF 50 050 7051...
- Seite 24 Check with your local solid waste officials for details in your If electrolyte drains out: area for recycling options or proper disposal. • Avoid contact with eyes and skin! • Wash the affected locations immediately with clear water and • Consult a physician. CARSON Eurocopter EC145 DRF 50 050 7051...
- Seite 25 19. Do not use or leave the battery under the blazing sun (or heated car by sunshine). 20. Do not use nearby the place where generates static electricity (more than 64 V) which give damage to the protection circuit. CARSON Eurocopter EC145 DRF 50 050 7051...
-
Seite 26: The Helicopter With More Functions
Landing gear b. Technical Data Principal rotor diameter 254 mm Length 230 mm Height 81 mm Weight 60 g Battery charger „LiPo Balance“ Input 230 V/ AC, 50 Hz Output 4.8 V/ 0.4 A CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 27: Four Channel Remote Control Transmitter
Data display Throttle trim Nick trim Expert modes Roll trim Tail rotor trim Explanation transmitter Antenna Throttle trim LC display Elevator trim Throttle/turn stick Nick/Roll stick Roll trim Rudder trim (tail rotor) On/Off switch CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 28: Input Key Function
Hold down the nick/roll stick for 1 second to enter the setting status. Press rudder trim key left or right to choose reverse. And then hold down the nick/roll stick for 1 second to confirm and exit. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 29: Sensitivity Setup
Press the throttle/tail rotor key until the five-point dotted line symbol starts to flash (see picture beside). Press tail rotor trim to set the sensitivity and then hold down the nick/roll stick for 1 second to confirm and exit. Flashing CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 30: Battery Mounting
• Do not mix different types of batteries. • Do not charge non-rechargeable batteries. Pull Release the screw. Take away the battery cover. According to the correct polarities, install 4 x AAA batteries. Push Return the cover. Fasten the screw. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 31: Lipo Battery Charging
OFF whilst charging and turns ON when charging is finished. i. Explanation Controls CAUTION: To avoid loss of control: ALWAYS move the controls S-L-O-W-L-Y! The throttle increases/decreases the flying height your helicopter. Expert Mode 2 Down CARSON Eurocopter EC145 DRF 50 050 7051... - Seite 32 The elevator (cyclic pitch) moves your helicopter forward/backward. Right movement Left movement Expert Caution: Mode 2 Controls will apear reversed when the model is flying towards you! The aileron (cyclic roll) moves your helicopter ‘sideways’ left/right. CARSON Eurocopter EC145 DRF 50 050 7051...
-
Seite 33: Free Flying Training
Put the helicopter on a horizontal ground. throttle trim) to the minimum throttle setting. Switch-on the helicopter. Schalter There is a short high tone when the signal is established. Your helicopter is ready for takeoff! CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 34: Preparations
The screws may only be tightened firmly enough that the rotor blades still fold downwards when you tip the helicopter to the side. • The steering lever (b) for adjusting the rotor blade on the upper rotor rotation cannot be set. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 35: Flight Operation
• Push the pitch lever forward again and check whether this was sufficient for correction, if necessary shift the trim further to the left. • Repeat the process until the helicopter no longer shows a tendency to drift forwards. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 36: Ground Effect
The helicopter is no longer in the area of influence of the air turbulence from its own rotors as of a flying height of about 2 m and the flight situation is more stable. CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 37: Troubleshooting
1. One or more rotor blades are defective Replace one or both rotor blades stabilizing 2. The velocity of rotation of the upper and rear rotor Correct the trim on the transmitter revolution is uneven CARSON Eurocopter EC145 DRF 50 050 7051... -
Seite 38: Ersatzteile
Rotorhead set 2 50 050 8605 Rumpfset DRF 50 050 8570 Motorenset Body set DRF Motor set 50 050 8571 Rotorblattset mit Heckrotor Rotorblade set with tail blade 50 050 8566 Servoset Servo set CARSON Eurocopter EC145 DRF 50 050 7051... - Seite 39 CARSON Eurocopter EC145 DRF 50 050 7051...
-
Seite 40: Service-Hotline
For Germany: CARSON-Model Sport Abt. Service Service-Hotline: Mittlere Motsch 9 Mo - Do 8.00 – 17.00 Uhr 96515 Sonneberg 8.00 – 14.30 Uhr 01805–73 33 00 14 ct/min aus dem deutschen Festnetz CARSON-Model Sport Werkstraße 1 • D-90765 Fürth/Germany www.carson-modelsport.com...
