Carson X4 Quadcopter 550 Betriebsanleitung
Verwandte Anleitungen für Carson X4 Quadcopter 550
Inhaltszusammenfassung für Carson X4 Quadcopter 550
- Seite 1 X4 Quadcopter 550 und X4 Quadcopter 550 SPY Radio ContRolled QuadCopteR RtF de // Betriebsanleitung 02 - 16 GB // Instruction Manual 17 - 31 FR // Avertissement de sécurité 32 - 34 it // Avvertenze di sicurezza 35 - 37...
-
Seite 2: Garantiebedingungen
Produktes gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Garantiebedingungen Von der Garantie ausgeschlossen sind: Für dieses Produkt leistet CARSON eine Garantie von 24 Monaten • Beschädigung oder Ausfall durch Nichtbeachten der Sicher- betreffend Fehler bei der Herstellung in Bezug auf Material und heitsanweisungen oder der Bedienungsanleitung, höhere Fertigung bei normalem Gebrauch ab dem Kauf beim autorisier- Gewalt, Unfall, fehlerhafte oder außergewöhnliche Beanspru-... -
Seite 3: Inhaltsverzeichnis

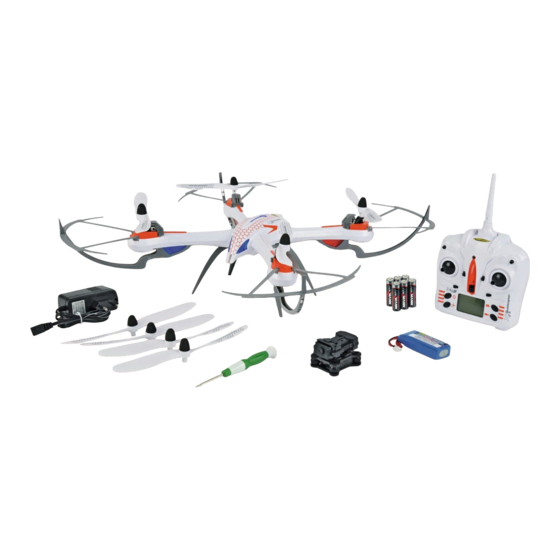

Inhalt Vorwort ........................2 Foto-/Videoaufnahmen ................. 10 Lieferumfang Zubehör ..................3 LiPo Flug-Akku laden ..................11 Sicherheitsanweisungen .................4 Quadcopter startklar machen ..............11 Der Quadcopter mit mehr Funktionen ............7 Steuerung des Modells ...................12 Ihr 4-Kanal Fernsteuersender .................8 Flugbetrieb ......................13 Funktion der Eingabetaste ................8 Erklärung der Steuerung & Funktionen ...........13 Batterien einlegen ....................9 Erklärung der Sonderfunktionen ............... -
Seite 4: Sicherheitsanweisungen
SIcherheItSanweISungen Allgemein • Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum Nachlesen auf. • Machen Sie sich insbesondere mit den Hinweisen zum Flugbetrieb vertraut. Dieses Produkt ist kein Spielzeug! Vergewissern Sie sich bei Ihrer Versicherung, ob Sie beim Ausüben • Ferngesteuerte Flugmodelle sind kein Spielzeug, Ihre Ihres Hobbys versichert sind, bzw. schließen Sie eine spezielle Bedienung muss schrittweise erlernt werden. -
Seite 5: Verwenden Sie Ausschließlich Das Beigefügte Ladegerät
Fliegen Sie am besten nur in geschlossenen Fliegen Sie nicht Räumen • Wenn Sie übermüdet oder anderweitig in Ihrer Reaktionsfähig- keit beeinträchtigt sind. • Bei ausreichend Freiraum in alle Richtungen • Bei Windstärke 1 oder höher. • Auf glattem Untergrund • In der Nähe von Hochspannungsleitungen oder Funkmasten, • Ohne stehende (Möbel) oder bewegte Hindernisse (Personen, oder bei Gewitter! Atmosphärische Störungen können die Tiere) Signale Ihres Fernsteuersenders beeinflussen. • In Räumen ohne Zugluft • In der Nähe von Hindernissen wie Gebäuden, Möbeln, Personen Wenn Sie im Freien fliegen wollen, tun Sie und Tieren. -
Seite 6: Lithium-Polymer Akku
Setzen Sie den Sender, die Akkus und das Lassen Sie das Ladegerät zwischen den Modell niemals widrigen Umgebungsbedin- Ladevorgängen abkühlen. Trennen Sie das gungen aus! Ladegerät vom Netz, wenn der Ladevorgang beendet ist. Diese sind z. B.: Ein defektes Ladegerät darf nicht mehr verwendet werden. Wenn • Nässe, zu hohe Luftfeuchtigkeit (> 75 % rel., kondensierend). -
Seite 7: Sicherheitshinweise Für Lithium-Polymer-Akkumulatoren
Sicherheitshinweise für Lithium-Polymer-Akkumulatoren Der Akku darf weder auseinandergebaut noch umgebaut offenen Feuerstellen. werden. 18. Setzen Sie den Akku keiner direkten Sonneneinstrahlung aus Verwenden Sie den Akku nicht in der Nähe von Feuer, Öfen oder verwenden ihn unter dieser (oder im erhitzten Auto). oder anderen beheizten Stellen. -
Seite 8: Ihr 4-Kanal Fernsteuersender
Ihr 4-kanal fernSteuerSenDer Erklärung Sender Antenne Status- Kunst- anzeige flug-Knopf Profischalter Gashebel + Steuerknüppel Rechter Steuerknüppel für drehen (vorwärts/rückwärts/links/rechts) Trimmung Gas Trimmung (vorwärts/rückwärts) Trimmung Drehen (rechts/links) Trimmung (links/rechts) Ein/Aus-Taster Licht Foto Headless Mode Video funktIon Der eIngabetaSte identifikation Funktion Linker Steuerhebel Durch eine Vorwärts- und Rückwärtsbewegung des Steuerhebels steigt der Copter auf bzw. -
Seite 9: Batterien Einlegen
batterIen eInlegen Achtung • Laden Sie keine Batterien, die nicht wieder aufladbar sind. • Mischen Sie niemals verbrauchte mit neuen Batterien. • Niemals Batterien verschiedenen Typs miteinander verwenden. Die Schraube vom Batterie-Deckel herausdrehen. Nehmen Sie den Legen Sie frische AA Mignon-Batterien mit der richtigen Polarität im Batterie-Deckel ab. Batteriefach ein. Verschließen Sie das Batteriefach wieder. montage DeS lanDegeStellS Befestigen sie bitte das Landegestell mit Hilfe der mitgelieferten Schrauben an der Unterseite des Quadcopters. -
Seite 10: Montage Der Kamera
montage Der kamera (nur beI VerSIon „Spy“ 500507100) Montieren Sie die vibrationsdämpfende Kamerahalterung mit Hilfe der beiliegenden Schrauben (4) auf der Unterseite des Quadcopters. Anschließend kann das Kameramodul vorsichtig auf die Halterung gesteckt werden (Pfeilrichtung beachten). Zuletzt stecken Sie das Anschlusskabel des Schraube Videomoduls am Modell an. -
Seite 11: Lipo Flug-Akku Laden
lIpo flug-akku laDen Der Quadcopter ist mit einem LiPo-Akku ausgestattet. 7,4 V 1200 mAh LiPo-Akku. Verwenden Sie zum Laden des LiPo Akkus nur das im Lieferumfang enthaltene Ladegerät. Ladevorgang: 1. Verbinden sie den Stecker-Lader mit der Steckdose. (Status LED leuchtet grün) 2. -
Seite 12: Steuerung Des Modells
Steuerung DeS moDellS Vorsicht Um einen Kontrollverlust zu vermeiden: Bewegen Sie die Steuerhebel IMMER L-A-N-G-S-A-M! Der Gashebel erhöht/verringert die Flughöhe Ihres Quadcopters. Nach oben Nach unten Rechts drehen Links drehen Mit dem Steuerhebel für Drehen wird der Quadcopter nach links/rechts gedreht. Vorwärts Rückwärts Der Steuerhebel für Nick bewegt Ihren Quadcopter vor-... -
Seite 13: Flugbetrieb
flugbetrIeb Austrimmen des Quadcopters Rumpfspitze dreht sich nach links: Bereits kurz bevor sich der Quadcopter vom Boden löst können Sie • Verfahren Sie wie oben beschrieben, aber schieben Sie den erkennen, ob er in eine bestimmte Richtung drehen will. Trimmschieber der Drehen-Funktion schrittweise nach rechts. Korrigieren Sie die Abweichungen vom senkrechten Steigflug mit den Trimmknöpfen. -
Seite 14: Erklärung Der Sonderfunktionen
erklärung Der SonDerfunktIonen Headless-Funktion Die Headless-Funktion ermöglicht eine vereinfachte Steuerung eines Quadcopters, bei welcher sämtliche Steuerbefehle als Bezugspunkt den Standort des Piloten nutzen. Hierbei ist es nicht mehr erforderlich, die Position und Ausrichtung des Modells zu berücksichtigen. Ein Feature, welches für geübte Piloten etwas verwirrend sein mag, Anfängern hingegen erleichtert es die Steuerung deutlich. Umschalten zwischen Headless-Funktion und Normale Funktion 1. -
Seite 15: Fehlersuche
Wurf-Start Geübte Piloten können den Quadcopter auf die „coole“ Art starten lassen. Werfen Sie das Modell in die Luft. Achten Sie auf ausreichend Höhe (ca. 3-5m). Schieben Sie dabei leicht den Gashebel nach oben und das Modell stabilisiert sich selbst in der Luft. -
Seite 16: Ersatzteile
erSatZteIle 500608168 500508628 500508630 Ersatzakku LiPo Propellerset Propellerschutz 500508632 Kameramodul de // 16... - Seite 40 Werkstraße 1 // D-90765 Fürth // www.carson-modelsport.de 01805-73 33 00 (14 ct/min aus dem deutschen Festnetz) Service-Hotline for Germany: Mo - Do 8.00 - 17.00 Uhr // Fr 8.00 - 14.30 Uhr CARSON-Model Sport // Abt. Service // Mittlere Motsch 9 // 96515 Sonneberg...
