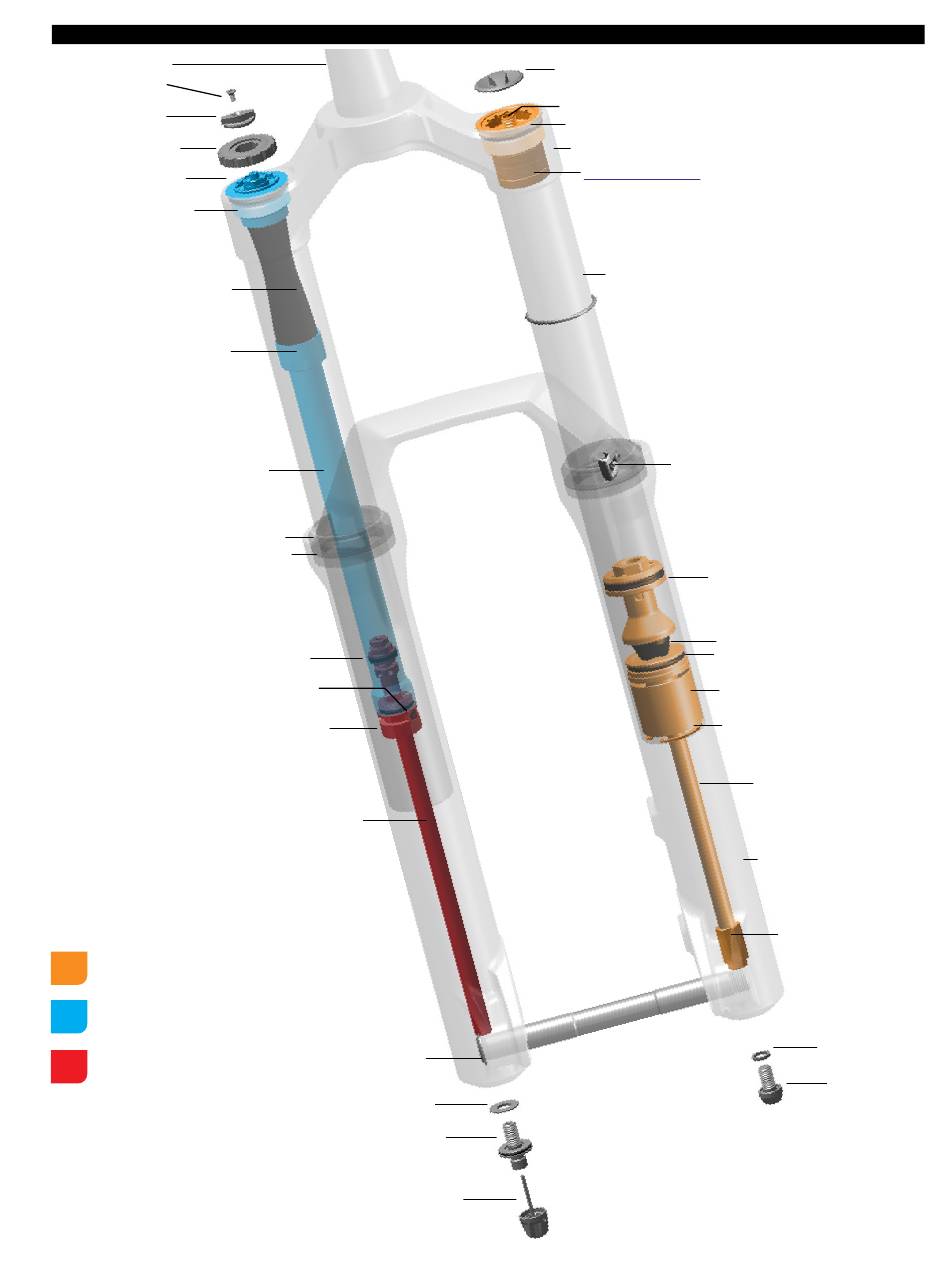

E x p l o s i o n s z e i c h n u n g – Z E B U l t i m a t e C h a r g e r 2 . 1 R C 2 D a m p e r – D e b o n A i r
Gabelschaft
Befestigungsschraube
des Einstellrings
Lowspeed-Druckstufen-
einstellring
Hispeed-Druckstufen-
einstellring
Druckstufendämpfer-
Abdeckkappe
Druckstufendämpfer
Membran
Kupplung
Patronenrohr
Staubabstreiferdichtung
Schaumstoffring
Zugstufendämpferkolben
Zugstufendämpfer-Dichtkopf
Zugstufendämpfer-Führungsstange
Luftfeder-Baugruppe
Druckstufendämpfer-
Baugruppe
Zugstufendämpfer-
Baugruppe
Entlüftungsstutzen
Maxle Stealth
Sprengring
Untere Schraube
Zugstufeneinstellring
Luftventilkappe
Luftventil
Luftfeder-Abdeckkappe
Gabelkopf
Bottomless Token(s)
Standrohr
Explosionszeichnung – ZEB Ultimate Charger 2.1 RC2 Damper – DebonAir
35 mm grau (optional)
Bremsleitungsführung
Luftfederkolben
Oberer Anschlagpuffer
Luftfeder-Dichtkopf
Luftfeder-Dichtkopf-Distanzstück
Sicherungsring
Luftfeder-Führungsstange
Unteres Gabelbein
Luftfeder-
Führungsstangenmutter
Sprengring
Untere Schraube
10
