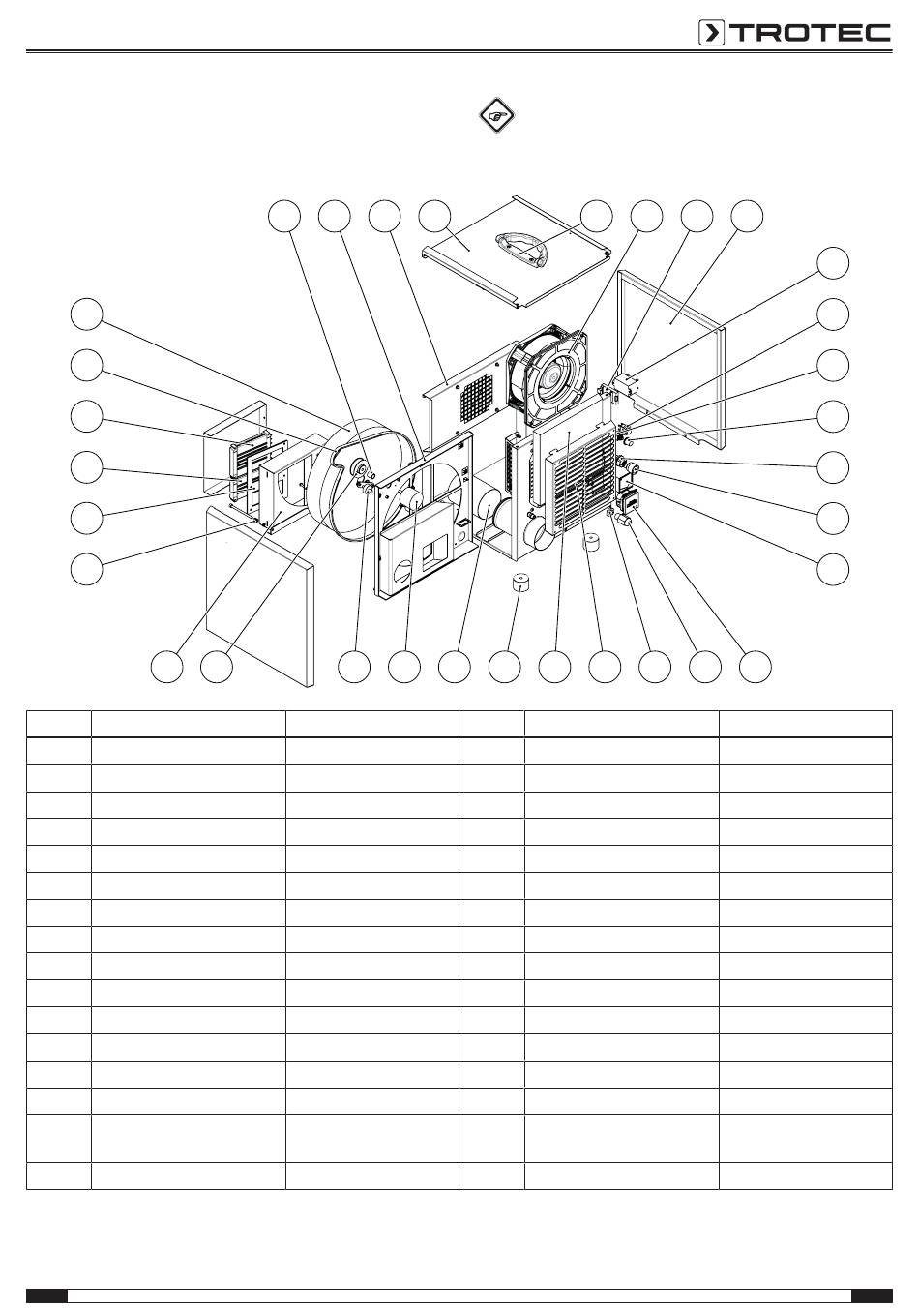

Ersatzteilzeichnung und -liste
TTR 400
28
27
25
26
24
23
7
Pos.
Benennung
1
Grundgehäuse
2
Deckel
3
Paneele
4
Rotor-Kassette
5
Filterhaube ADS
6
Spanngummi
7
Heizungsrahmen
8
Griff
9
Ventilator
10
Relais
11
Schalter
12
Potentiometer
13
Drehknopf für Potentiometer P 1000 1250
14
Nadelhülse
15
Anschlussbuchse
16
Schutzkappe
DE
14
4
1
22
6
Artikelnummer
P 1000 1276
P 1000 1276
P 1000 1276
P 1000 1276
P 1000 1276
P 1000 1059
P 1000 1276
P 1000 1246
P 1000 0534
P 1000 0195
P 1000 1376
P 1000 1751
P 1000 1061
P 1000 1049
P 1000 1053
Adsorptions-Luftentfeuchter TTR 400 / TTR 400 D / TTR 500 D
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
2
21
32
29
20
Pos.
Benennung
17
Amperemeter
18
Betriebsstundenzähler
19
Kabeldurchführung
20
Filtermatte
21
Getriebemotor
22
Zahnriemenscheibe
23
Druckfeder
24
Heizungsplatte
25
Heizelement
26
Heizelement
27
Zahnriemen
28
Rotor
29
Gerätefuß
30
Montageclip Relais
31
Kabeldurchführung
Kontermutter
32
Abluftschlauch
8
9
30
3
5
31
19
18
Artikelnummer
P 1000 0179
P 1000 1137
P 1000 1247
P 1000 0671
P 1000 1038
P 1000 0279
P 1000 1055
P 1000 0273
P 1000 1076
P 1000 1182
P 1000 1065
P 1000 1036
P 1000 0425
P 1000 0196
P 1000 1248
P 1000 1069
10
11
12
13
15
16
17
19
