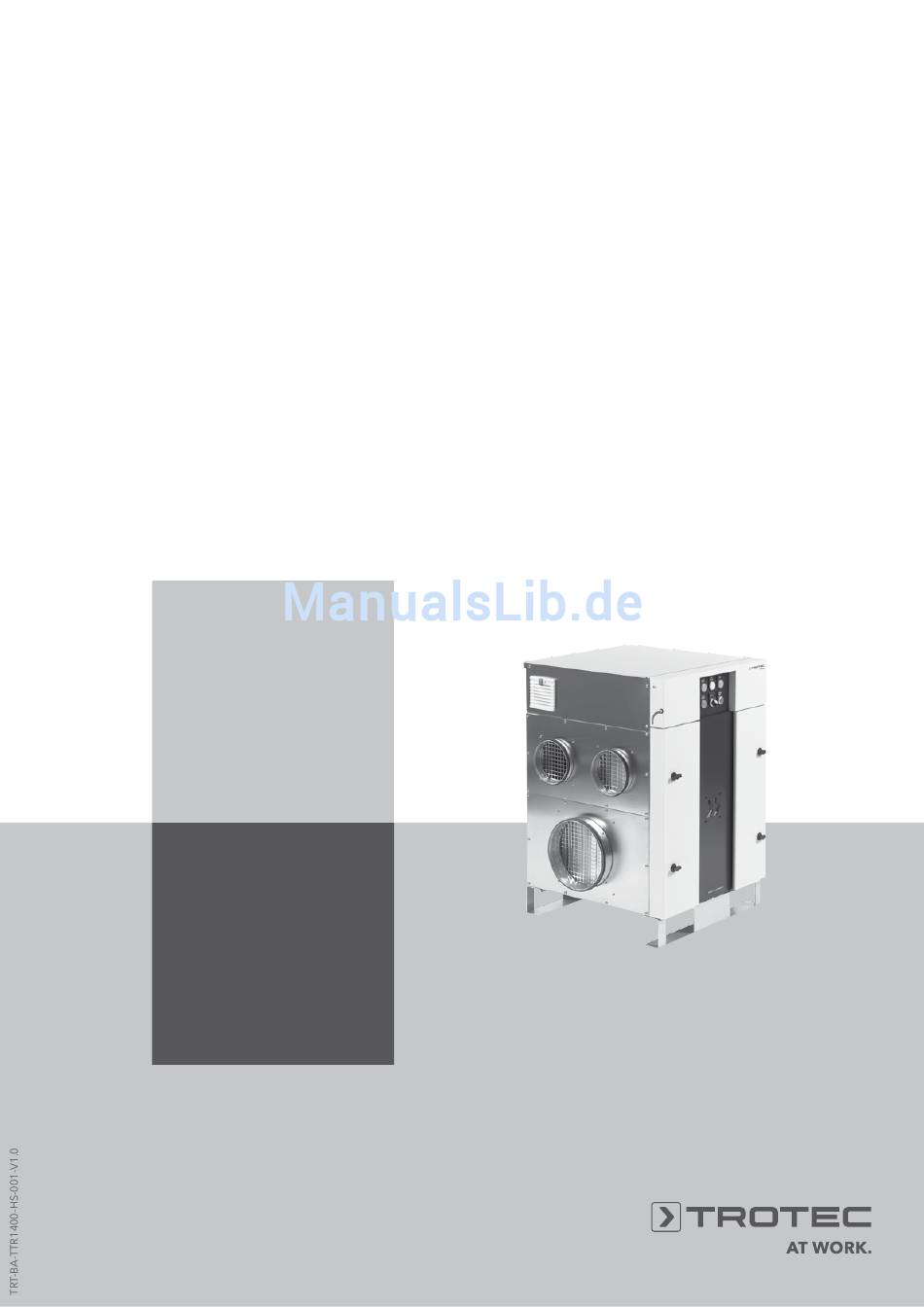

- Seite 1 TTR 1400 BEDIENUNGSANLEITUNG ADSORPTIONS- LUFTENTFEUCHTER...
-
Seite 2: Inhaltsverzeichnis
Weist auf eine Gefahr hin, die zu Personenschäden führen kann. Vorsicht! Weist auf eine Gefahr hin, die zu Sachschäden führen kann. Die aktuelle Version der Bedienungsanleitung finden Sie unter: TTR 800 http://download.trotec.com/?sku=1110000150&id=1 TTR 1400 Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 3: Gewährleistung Und Haftung
• Ergänzend zur Betriebsanleitung sind die allgemeingültigen sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz bereitzustellen und zu beachten. • Alle Sicherheits- und Gefahrenhinweise an dem Luftentfeuchter sind in lesbarem Zustand zu halten. Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 4: Bestimmungsgemäße Verwendung
Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. • Nur eingewiesenem Personal ist es erlaubt, die Steuerung 2. Schließen Sie ein defektes Gerät nicht wieder an den zu betätigen. Netzanschluss an. Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 5: Informationen Über Das Gerät
Sorptionsmittel (Silikagel) entzogen und gebunden (Adsorption). Eintritt Prozessluft Dabei erhöht sich auf Grund physikalischer Vorgänge die Eintritt Regenerationsluft Temperatur der Trockenluft (6). Im weiteren Verlauf strömt die Austritt Trockenluft getrocknete Luft zum Trockenluft-Austritt. Heizregister Austritt Feuchtluft (Regenerationsluft) Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... - Seite 6 Heizregister, bestehend aus einzelnen Widerstands- verzinktem Stahlblech oder aus Edelstahlblech. Heizelementen. Diese können je nach Luftentfeuchter-Modell und Baugröße der Heizung ein- oder mehrstufig ausgeführt sein. Die Regenerations-Temperatur erfolgt durch eine thermostatische Zweipunktregelung. Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400...
-
Seite 7: Gerätedarstellung
Abdeckung des Elektroschaltkasten inkl. Netzanschluss und Steuerleitungen Eintritt Prozessluft mit Anschluss für Lufttransportleitung Austritt Feuchtluft (Regenerationsluft) mit Anschluss für Lufttransportleitung Eintritt Regenerationsluft mit Anschluss für Lufttransportleitung druckneutral Schaltkastenbelüftung inkl. Luftfilter Duale Luftkreisläufe im Gerät Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 8: Gerät Aufstellen
Gefälle (min. 1,5 %) verlegt werden, damit evtl. anfallendes Kondensat nicht ins Gerät zurückläuft oder den Luftstrom behindert. Ist eine steigende Luftleitung unvermeidlich, muss bewusst ein tiefster Punkt zur Entwässerung hergestellt werden (z.B. Syphon). Δ P Überdruck Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 9: Installation
Kabeldurchführung am Gerät und schließen Sie es an die Netzklemmen an. Beachten Sie für den Anschluss des Gerätes das Schaltbild im Technischen Anhang. Die Phasenfolge ist beliebig. Bezeichnung Eintritt Prozessluft Eintritt Regenerationsluft Austritt Feuchtluft (Regenerationsluft) Austritt Trockenluft Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 10: Anschluss Der Steuerleitungen
1. Öffnen Sie die linke Schranktür. 2. Prüfen Sie, ob sowohl im Eintritt Prozessluft als auch im Eintritt Regenerationsluft die korrekten Filter eingesetzt wurden. 3. Prüfen Sie außerdem, ob der Filter der Schaltkastenbelüftung eingesetzt ist. Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 11: Inbetriebnahme
Für eine vollständige Abschaltung, z.B. für Transport- oder Wartungsarbeiten, schalten Sie nach Ablauf der Nachlaufphase den NOT-AUS-Hauptschalter in die Position 0. 4. Passen Sie die Regenerations-Luftmenge im ORT-Betrieb 5. Danach verfahren Sie weiter wie bei der normalen Inbetriebnahme Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 12: Bedienung
- oder über Vorwahlschalter in Position II und Fern-EIN-Kontakt geschlossen Vorwahlschalter ORT-/FERN-BETRIEB I – 0 – II I: ORT-BETRIEB II: FERN-BETRIEB 0: Steuerung AUS (STOP) Lampe NACHLAUF / RUN ON signalisiert den Nachlaufbetrieb nach Ausschalten der Steuerspannung Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 13: Fehler Und Störungen
Weitere Hinweise zur Wartung Ihres Gerätes befinden sich im Technischen Anhang. 2. Drücken Sie den entsprechenden Reset-Taster und setzen die Abdeckung wieder auf. 3. Drücken Sie danach zum Quittieren dieser STB-Störungen oder der Δp-Störungsmeldung den Taster STÖRUNG FAULT RESET (32). Bedienungsanleitung – Adsorptions-Luftentfeuchter TTR 800 / TTR 1400... -
Seite 14: Technischer Anhang
Technischer Anhang ©2015 TROTEC GmbH & Co. KG... - Seite 15 Grebbener Straße 7 TTR1400 TTR 1400 DE-52525 Heinsberg V1.0 (@20°C/60%rF) Entfeuchtungsleistung Entfeuchtungsleistung kg/h kg/h capacity dehumidifcation capacity Arbeitsbereich Trockenluft freiblasend m³/h 1800 -20°C...+45°C max. 95% r.H. operation range dry air max. Trockenluft freiblasend Trockenluft nominal m³/h 1450 1.750 dry air Grebbener Straße 7...
-
Seite 16: Schädigende Einflüsse Auf Silicagel-Rotoren
Verringerung der Leistungsfähigkeit des Silicagels O-dichlorobenzene Verringerung der Leistungsfähigkeit des Silicagels Methyl Bromide Verringerung der Leistungsfähigkeit des Silicagels Glycerin Verringerung der Leistungsfähigkeit des Silicagels Anm.: Verringert die interne Porenoberfläche des Silicagels, was zum Verlust der Leistung führt. ©2015 TROTEC GmbH & Co. KG... -
Seite 17: Wartung
Wartung 1. Luftfi lter-Austausch / fi lter exchange / changement de fi ltre 6 Monate 6 Monate bzw. nach Bedarf bzw. nach Bedarf 1 x / Monat prüfen 1 x / Monat prüfen 6 month 6 month or if necessary or if necessary check 1 x / month check 1 x / month... - Seite 18 Mögliche Austauschfi lter Grobfi lter Feinfi lter Artikel-Nr.: 7160000404 Artikel-Nr.: 7160000409 - Luftfi lter des Elektroschaltkasten Prüfen Sie auch den Luftfi lter des Elektroschaltkasten. Öffnen Sie hierzu die Filterklappe Tauschen Sie den Filter bei Verschmutzung. am Elektroschaltkasten. Schließen Sie die Klappe anschließend wieder, bis sie einrastet.
- Seite 21 Grebbener Straße 7 Ersatzteile TTR 1400 DE-52525 Heinsberg Spareparts V 1.0 Trotec Nr. Pos. Menge Benennung Item pcs. Description Trotec no. 12xP10003838 + 12xP10003839 Heizung heater Ventilator Prozessluft fan process air P10001911 P10003385 Option Sockelprofil base profile Option Lenkrolle steering wheel...
-
Seite 33: Eg-Konformitätserklärung
EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008 Hersteller und Bevollmächtigter der technischen Unterlagen: Trotec GmbH & Co. KG · Grebbener Straße 7 · D-52525 Heinsberg Telefon: +49 2452 962-400 · Fax: +49 2452 962-200 · E-Mail: info@trotec.com Heinsberg, 01. September 2015... - Seite 36 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
