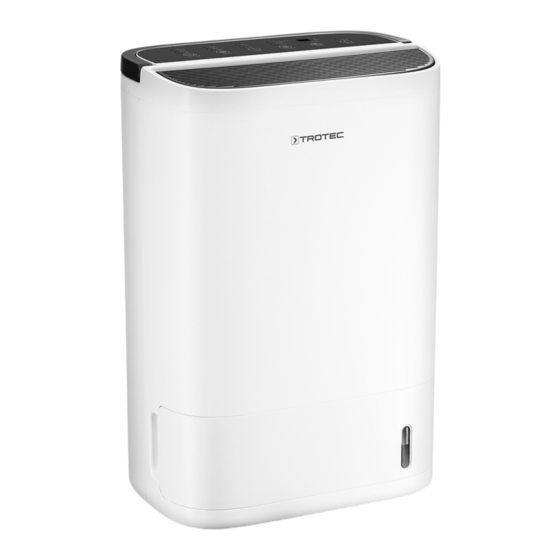

- Seite 1 TTR 50 E BEDIENUNGSANLEITUNG LUFTENTFEUCHTER...
-
Seite 2: Inhaltsverzeichnis
• Decken Sie das Gerät während des Betriebes nicht ab. dass die Bedienungsanleitung zu beachten ist. • Setzen Sie sich nicht auf das Gerät. • Das Gerät ist kein Spielzeug. Halten Sie Kinder und Tiere fern. Verwenden Sie das Gerät nur unter Aufsicht. Luftentfeuchter TTR 50 E... -
Seite 3: Bestimmungsgemäße Verwendung
Kondensatbehälter bzw. Ablassschlauch. • Vor Lagerung oder Transport entleeren Sie das angesammelte Kondensat. Trinken Sie es nicht. Es besteht Gesundheitsgefahr! • Verwenden Sie ausschließlich Originalersatzteile, da sonst kein funktions- und sicherheitsgerechter Betrieb gewährleistet ist. Luftentfeuchter TTR 50 E... -
Seite 4: Verhalten Im Notfall
Beachten Sie die Personalqualifikationen! Warnung Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Warnung Erstickungsgefahr! Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Luftentfeuchter TTR 50 E... -
Seite 5: Informationen Über Das Gerät
Das Gerät ermöglicht eine Absenkung der relativen Luftfeuchtigkeit auf bis zu ca. 50 %. Handgriff Das Gerät kann zusätzlich auch als Raumluft-Wäschetrockner Bedienfeld zur Unterstützung der Trocknung von nasser Wäsche eingesetzt Luftauslass werden. Kondensatschlauchanschluss Kondensatbehälter Lufteinlass Feuchtigkeitssensor Luftfilter Luftentfeuchter TTR 50 E... -
Seite 6: Transport Und Lagerung
Untergrund auf. • Vermeiden Sie Stolperstellen beim Verlegen des Netzkabels bzw. weiterer Elektrokabel, insbesondere bei Aufstellung des Gerätes in der Raummitte. Verwenden Sie Kabelbrücken. • Stellen Sie sicher, dass Kabelverlängerungen vollständig aus- bzw. abgerollt sind. Luftentfeuchter TTR 50 E... - Seite 7 Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter am Lufteinlass! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden. • Stellen Sie vor dem Einschalten sicher, dass der Luftfilter installiert ist. Luftentfeuchter TTR 50 E...
-
Seite 8: Bedienung
Wählen Sie die Ventilatorgeschwindigkeiten wie folgt: Ventilatorgeschwindigkeit 1. Drücken Sie die Taste Speed (21), bis die gewünschte LED LED Low Leuchtet bei niedriger für die Ventilatorgeschwindigkeit leuchtet. Ventilatorgeschwindigkeit Taste Speed Ventilatorgeschwindigkeit einstellen LED Run Leuchtet grün, wenn das Gerät eingeschaltet wurde Luftentfeuchter TTR 50 E... -
Seite 9: Swing-Funktion
1. Entnehmen Sie den Kondensatbehälter (5) mit 1. Drücken Sie die Taste Swing (10). Abdeckung (30). ð Die LED Swing (9) leuchtet. ð Die Swing-Funktion ist eingeschaltet. 2. Drücken Sie die Taste Swing (10) erneut, um die Swing- Funktion auszuschalten. ð Die LED Swing (9) erlischt. Luftentfeuchter TTR 50 E... -
Seite 10: Außerbetriebnahme
4. Setzen Sie den Kondensatbehälter (5) mit Abdeckung (30) wieder ein. 5. Führen Sie das andere Ende des Schlauchs zu einem geeigneten Abfluss (z. B. Gully oder einem ausreichend großen Auffangbehälter). Beachten Sie, dass der Schlauch nicht geknickt werden darf. Luftentfeuchter TTR 50 E... -
Seite 11: Fehler Und Störungen
Kondensatbildung möglich. • Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Überprüfung von einem Fachbetrieb oder von Trotec durchführen. Das Gerät läuft, aber keine Kondensatbildung: • Überprüfen Sie den Schwimmer im Kondensatbehälter auf Verschmutzungen. -
Seite 12: Wartung
10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Luftentfeuchter TTR 50 E... -
Seite 13: Tätigkeiten Vor Wartungsbeginn
Tuch. Sollte der Filter stark das Geräteinnere von einem Fachbetrieb für Kälte- und verschmutzt sein, säubern Sie ihn mit warmem Wasser, Klimatechnik oder von Trotec reinigen. vermischt mit neutralem Reinigungsmittel. 5. Setzen Sie den Luftfilter wieder ein. 3. Lassen Sie den Filter komplett trocknen. Setzen Sie keinen nassen Filter in das Gerät ein! -
Seite 14: Kondensatbehälter Leeren
ð Achten Sie dabei darauf, dass der Schwimmer richtig 2. Entfernen Sie die Abdeckung (30) vom positioniert ist. Kondensatbehälter (5). ð Achten Sie dabei darauf, dass der Kondensatbehälter (5) richtig eingesetzt wird, sonst schaltet sich das Gerät nicht wieder ein. Luftentfeuchter TTR 50 E... -
Seite 15: Tätigkeiten Nach Der Wartung
Füllmenge Kondensatbehälter 2,5 l Schalldruckpegel 38 dB(A) Abmessungen 200 x 300 x 455 mm (Länge x Breite x Höhe) Mindestabstand zu Wänden und Gegenständen A: oben 30 cm B: hinten 30 cm C: seitlich 30 cm D: vorne 30 cm Gewicht 6 kg Luftentfeuchter TTR 50 E... - Seite 16 Schaltbild Luftentfeuchter TTR 50 E...
-
Seite 17: Ersatzteilübersicht
Water level float Sheeting Electric control box Water tank cover Foot pads Fixed fan bracket Air deflector Water tank Gasket Stepper motor Shade pole motor Power pack cover Control panel Air duct I Button panel Centrifugal rotor Luftentfeuchter TTR 50 E... -
Seite 18: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Adressen erhalten Sie von Ihrer Stadt- bzw. Kommunalverwaltung. Für viele EU-Länder können Sie sich auch auf der Webseite https://hub.trotec.com/?id=45090 über weitere Rückgabemöglichkeiten informieren. Ansonsten wenden Sie sich bitte an einen offiziellen, für Ihr Land zugelassenen Altgeräteverwerter. - Seite 19 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
