Innenraum des Amersham
ImageQuant 800

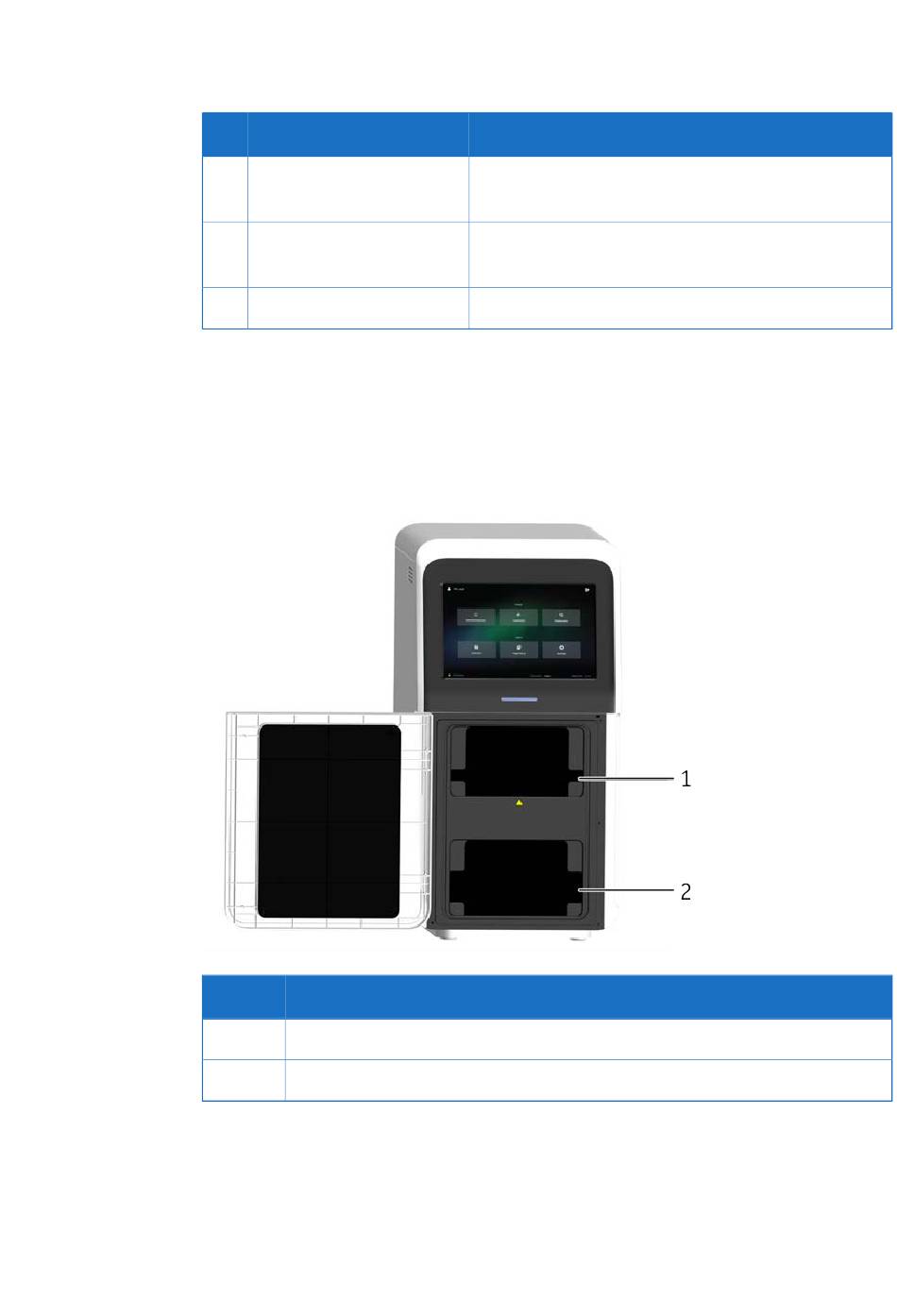

Die nachstehende Abbildung zeigt das Innere des ImageQuant 800-Geräts.
Teil
1
2
Amersham ImageQuant 800 Bedienungsanleitung 29372604 AA
Funktion
USB2.0-Anschluss
HDMI-Anschluss
Buchse für Netzkabel
Funktion
Obere Trägerposition
Untere Trägerposition
Beschreibung
Verbindung mit externem Computer für Touchs-
creensteuerung.
Verbindung zwischen externem Computer und
Touchscreendisplay.
Anschluss für Wechselstrom-Netzkabel.
